Радиомодуль
|
|
| indarik | Дата: Четверг, 25.08.2016, 14:02 | Сообщение # 141 |
Группа: Пользователи
Сообщений: 104
Статус: Offline
| kostyanuch
У Вас на PICконтроллере между + и - ( 5 и 14 пин) припаян 10к резистор. Уберите его и поставьте туда
конденсатор С2 .
R 6,7,8,9,10 это резисторы с номиналом в 470 Ом. Если в smd то будет обозначатся как 471.
Сообщение отредактировал indarik - Четверг, 25.08.2016, 14:07 |
| |
| |
| kostyanuch | Дата: Четверг, 25.08.2016, 15:03 | Сообщение # 142 |
Группа: Пользователи
Сообщений: 45
Статус: Offline
| А какой именно кондер, емкость как и у С3 (100П)? И про кнопки не понял как же их паять все таки.
|
| |
| |
| indarik | Дата: Четверг, 25.08.2016, 16:10 | Сообщение # 143 |
|
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата kostyanuch (  ) А какой именно кондер, емкость как и у С3 (100П)? И про кнопки не понял как же их паять все таки.
Да такой же, как С3 (100п). Кнопки просто прозвоните тестером и поставьтесогласно схеме. Если не знаете, как прозвонить посмотрите на ютубе.
Вот например видео по этой теме https://www.youtube.com/watch?v=ynRAZfvB5fc
И PIC контроллер переверните у Вас он на фото вставлен на оборот.
Сообщение отредактировал indarik - Четверг, 25.08.2016, 16:20 |
| |
| |
| Admin | Дата: Четверг, 25.08.2016, 17:45 | Сообщение # 144 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата kostyanuch ( ) И про кнопки не понял как же их паять все таки.

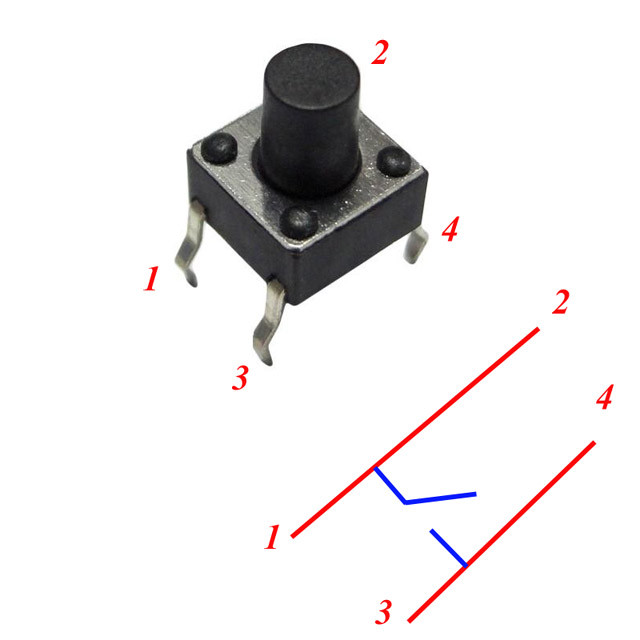

Противоположные выводы в кнопках (стоящие друг против друга) - это один и тот же вывод. Т.е вывод 1 жестко соединен с выводом 2, и, соответственно, вывод 3 соединен с выводом 4 (см.фото 1). При нажатии кнопки соединяются между собой выводы 1/2 с 3/4.
Фото 1:

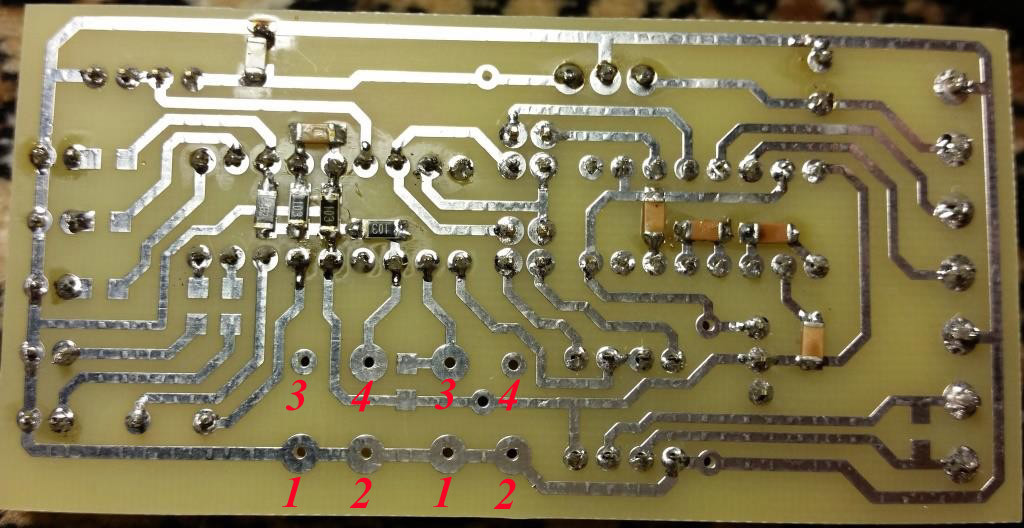

Следовательно, на плату кнопку нужно установить следующим образом (фото 2)
Фото 2:
P.S. Ребята, ну это же элементарные вопросы, которые каждый сам решить самостоятельно. А то с таким подходом, вполне вероятно, что завтра последует вопрос - "Какой стороной воткнуть вилку в розетку"
|
| |
| |
| kostyanuch | Дата: Пятница, 26.08.2016, 11:45 | Сообщение # 145 |
|
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Цитата Admin ( ) P.S. Ребята, ну это же элементарные вопросы, которые каждый сам решить самостоятельно.

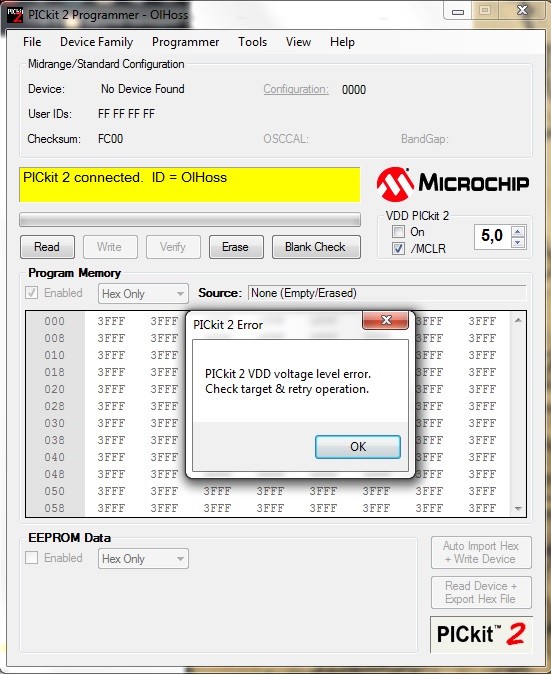

Теперь значит собрал таки сей девайс и при прошивке всплыла проблема (у меня китайский Pickit2 + программа Pickit2 с сайта microchip): сам программатор видится, но вот при попытке идентифицировать 16F628A ошибка, как понял погуглив, что это нехватка питания (т.е. когда просто программатор тестируешь на питание все нормально, но вот когда вставляешь ПИК то тест не проходит питание ниже чем требуется), однако решения сей проблемы не нашел кроме внесения каких-либо изменений в конструкцию программатора. Есть ли какие-то варианты? WinPic800 не смог настроить на программатор Pickit2, возможно что-то не так делаю, но в настрйоках собственно и нету этого программатора, но куча других (возможно есть вариант настроить как-то, но я так и не допер).
Сообщение отредактировал kostyanuch - Пятница, 26.08.2016, 11:47 |
| |
| |
| Admin | Дата: Пятница, 26.08.2016, 12:27 | Сообщение # 146 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| А PIC правильно в панельку программатора вставлен?
|
| |
| |
| kostyanuch | Дата: Пятница, 26.08.2016, 12:33 | Сообщение # 147 |
|
Группа: Пользователи
Сообщений: 45
Статус: Offline

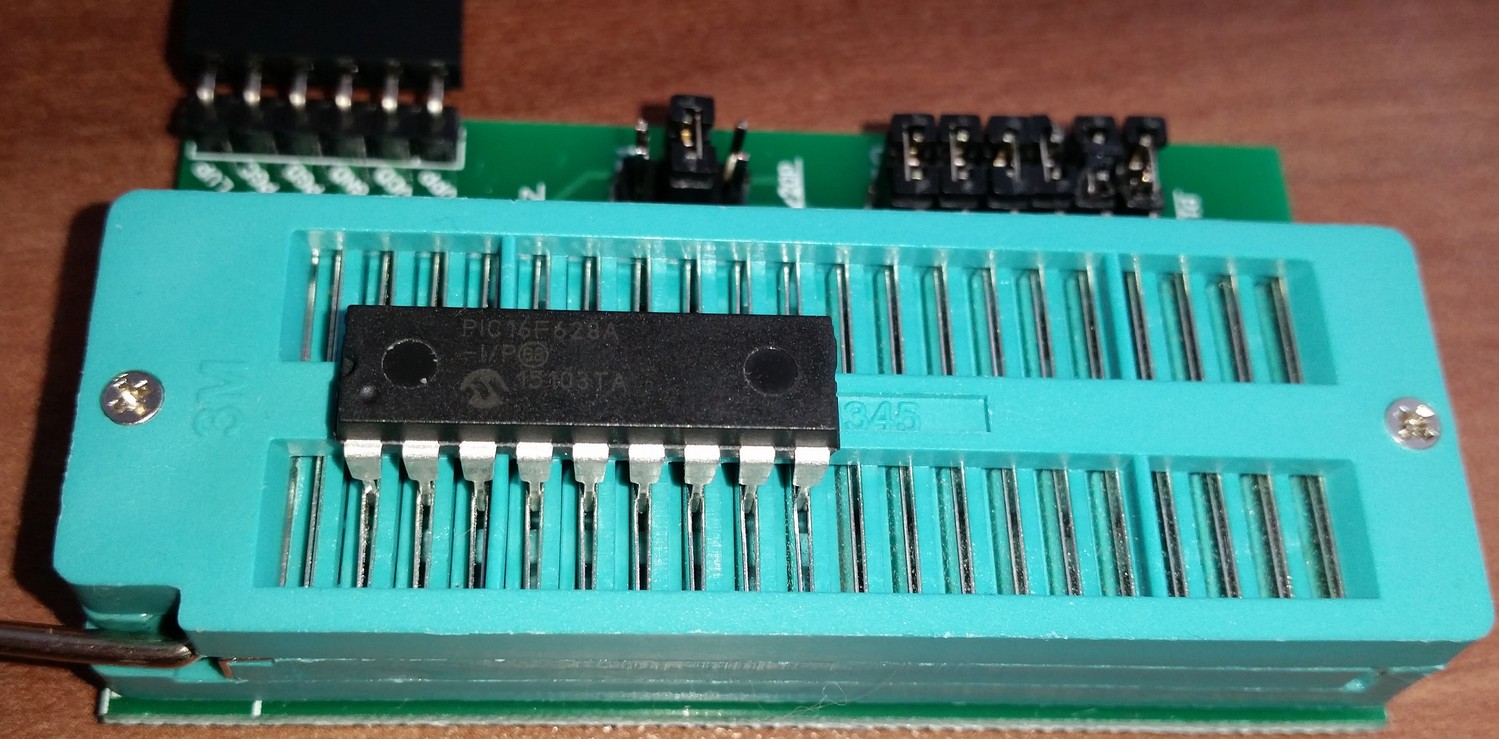

| вот так в инете нашел кажется именно так и надо, на плате что-то не понятно отрисовано как ставить, если честно как только не пробовал

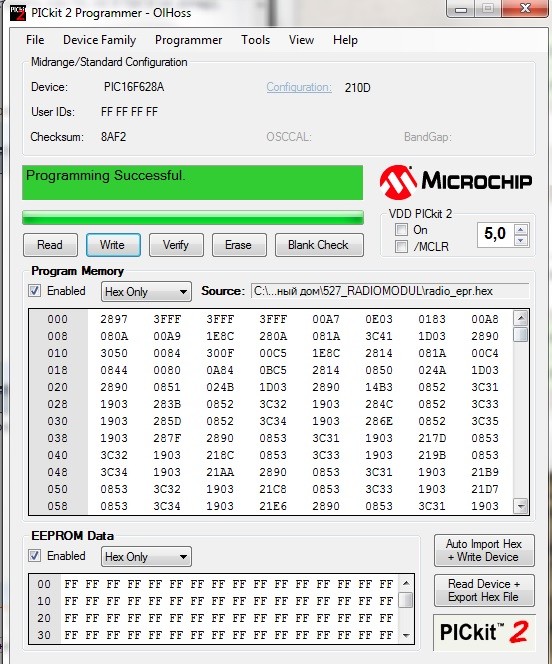

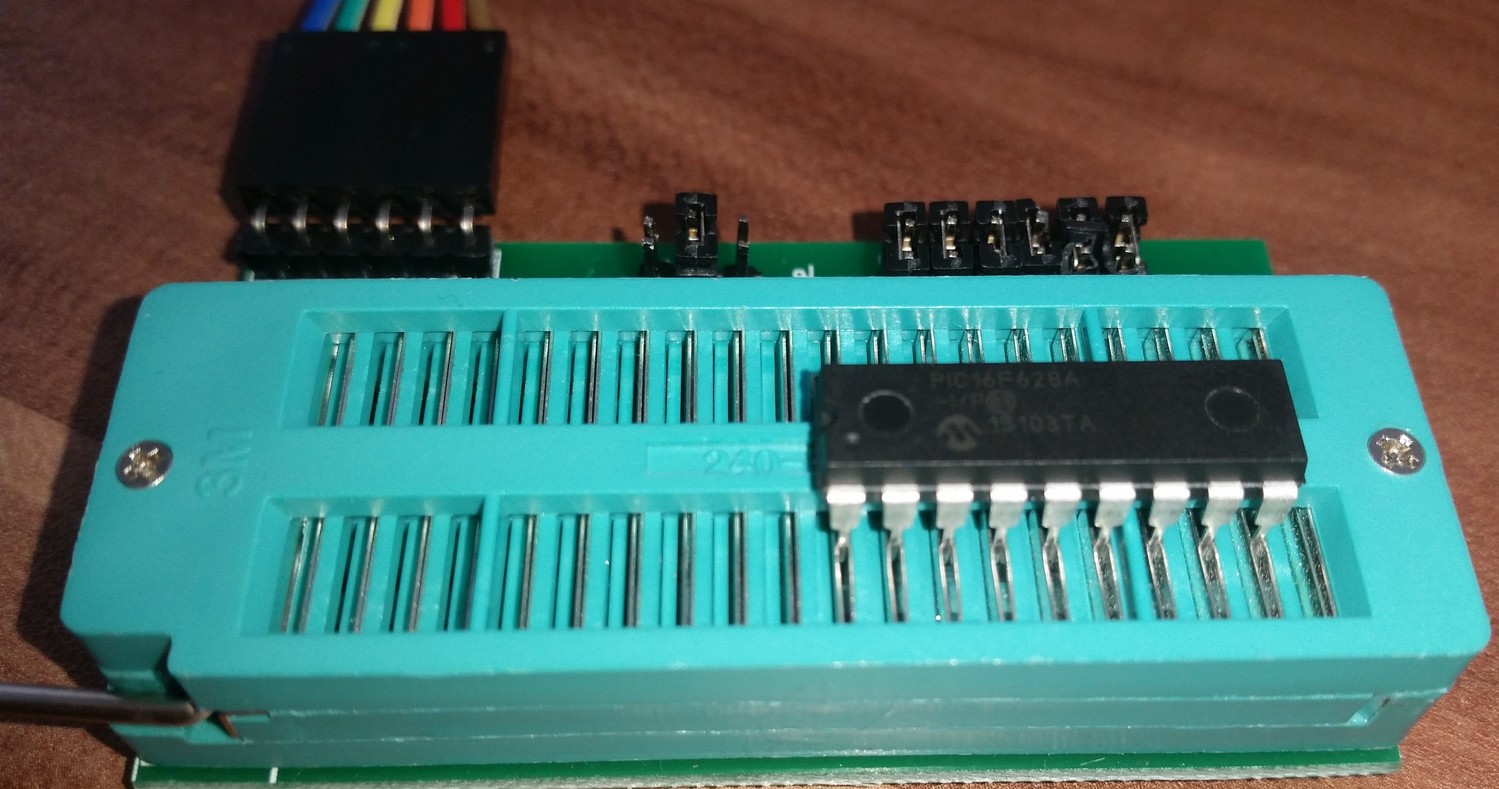

Блин все таки неправильно ставил, то есть в инете не правильный вариант нашел, получилось наконец таки!
Сообщение отредактировал kostyanuch - Пятница, 26.08.2016, 12:39 |
| |
| |
| kostyanuch | Дата: Пятница, 26.08.2016, 13:10 | Сообщение # 148 |
|
Группа: Пользователи
Сообщений: 45
Статус: Offline

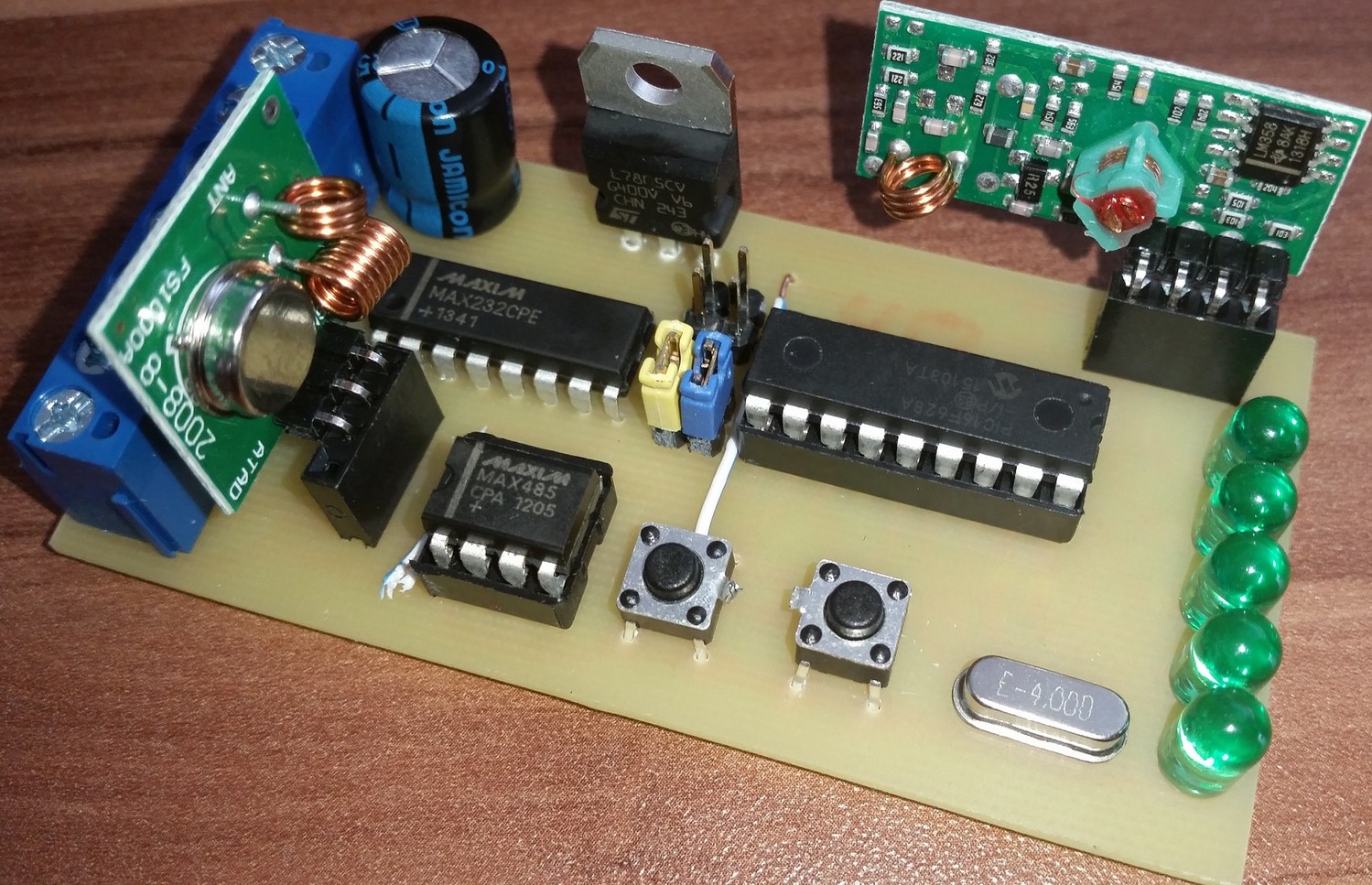

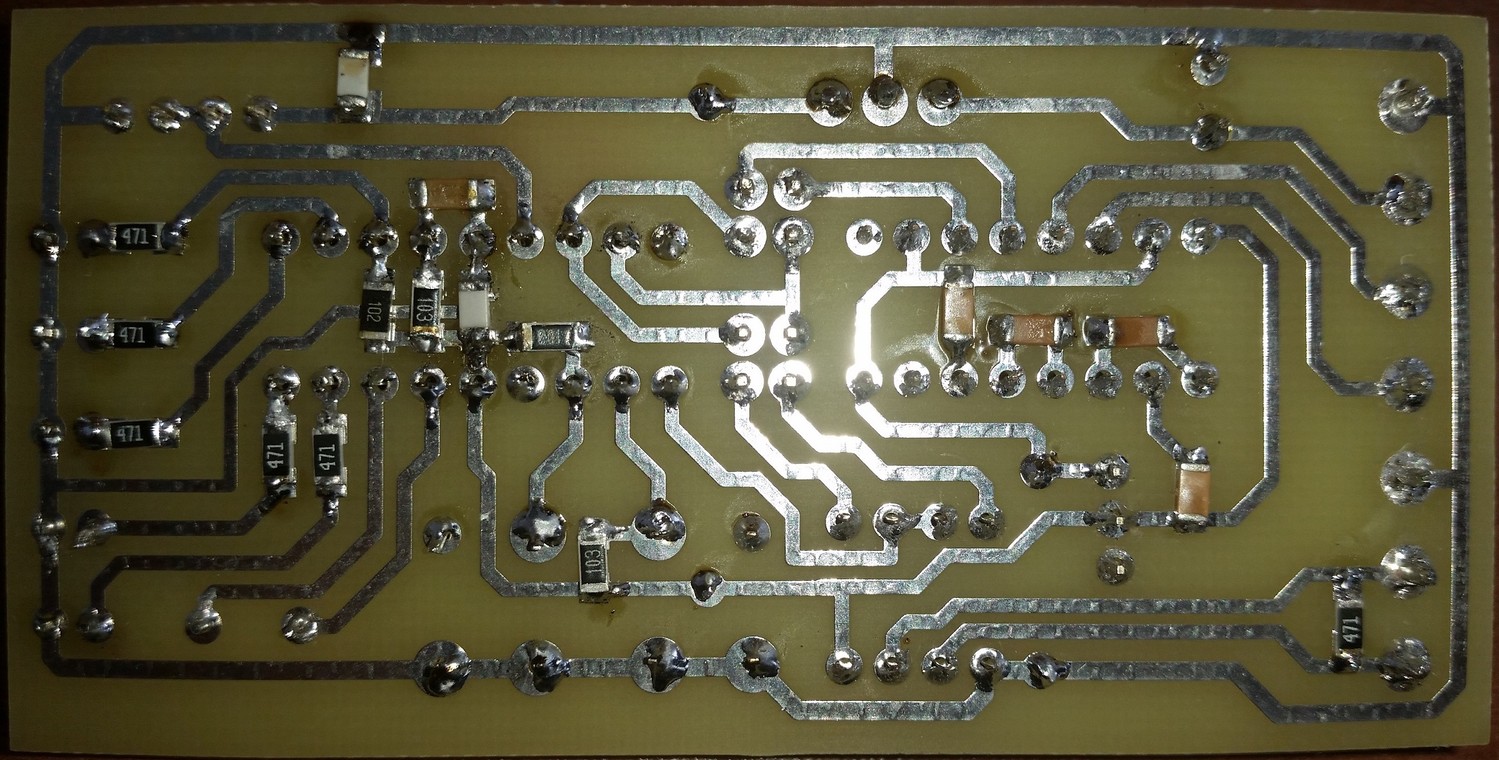

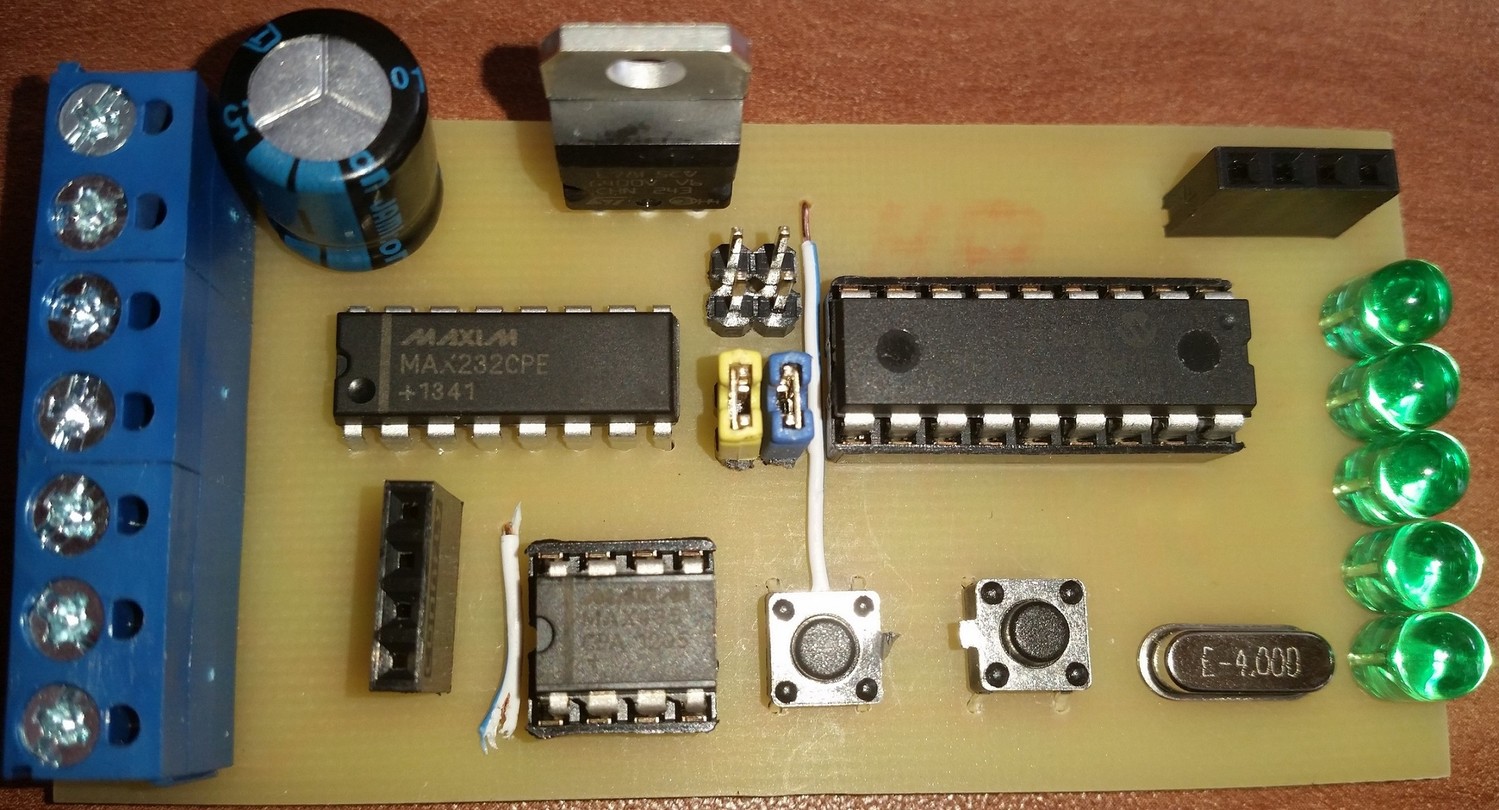

| Вот конечное устройство с прошитым 16F628A, выкладываю фотки со всех сторон в хорошем качестве, вдруг кому пригодится (мне при сборке устройства ох как не хватало фот с таким качеством чтобы было видно все мелкие компоненты с номерами - надеюсь кому-то это поможет в будущей сборке).
Теперь вопросы, как этот модуль подключается и функционирует:
1. Питание отдельно от малины как понял, ведь 12в же? (к каким контактам питание если верить схеме то +12в и там две GND обе надо подключить к минусу или какую-то из них?)
2. Как я понял передача данных на малину идет по контактам дата, это RS-485 как полагаю? Как малине подскажете как подключить? Есть адаптер USB-to-RS485.
Пока все, походу возникновения вопросов буду писать, но очень стараюсь самостоятельно разобраться =)
Спасибо!
P.S. Добавил еще ссылку для скачивания фоток в оригинале без сжатия https://yadi.sk/d/t5sdpxVquWJEQ
Сообщение отредактировал kostyanuch - Пятница, 26.08.2016, 13:17 |
| |
| |
| Admin | Дата: Пятница, 26.08.2016, 14:32 | Сообщение # 149 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата kostyanuch ( ) 1. Питание отдельно от малины как понял, ведь 12в же?
Да.
Цитата kostyanuch ( ) и там две GND обе надо подключить к минусу или какую-то из них?
Зачем обе, они же на плате соединены печатным проводником.
Цитата kostyanuch ( ) 2. Как я понял передача данных на малину идет по контактам дата, это RS-485 как полагаю?
Да.
Цитата kostyanuch ( ) Есть адаптер USB-to-RS485.

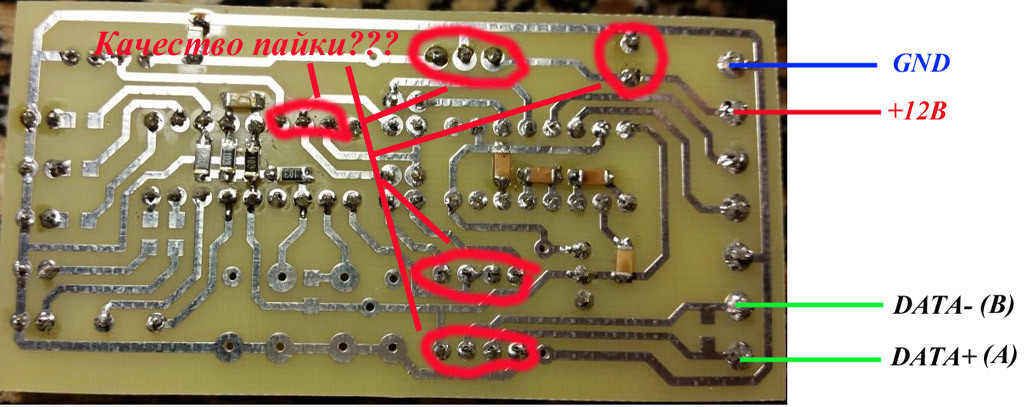

Вот к нему и нужно подключать шину RS485, соблюдая полярность. В общем, на фото все видно.
P.S. И что-то пайка мне не понравилась, когда вблизи рассмотрел фото печатной платы. Припой должен быть равномерно распределен вокруг выводов, а не "примазан" в одной точке. Из-за такой пайки можно поиметь кучу проблем на "ровном месте".
|
| |
| |
| kostyanuch | Дата: Пятница, 26.08.2016, 14:39 | Сообщение # 150 |
|
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Цитата Admin ( ) они же на плате соединены печатным проводником
Пайку поправлю обязательно, спасибо за замечание.
|
| |
| |
