| Продолжение темы. Начало см. здесь
ВНИМАНИЕ !!! В процессе разработки системы домашней автоматизации было создано несколько различных версий. Из-за этого у многих пользователей возникает путаница - программное обеспечение применяется от одних проектов, прошивки контроллеров от других. Поэтому, перед тем как задавать вопрос, внимательно ознакомьтесь с этой информацией
==============================================================================
Все новые проекты созданные при участии Zoolu (схемы принципиальные, монтажные и прошивки) будут публиковаться по этому адресу. Ну и обязательно дублироваться здесь. Настоятельная просьба регистрироваться по ИНВАЙТ у Zoolu! Этим вы поможете дальнейшим разработками! Спасибо!
Кросс-плата v.2
Сообщение отредактировал Zoolu - Среда, 22.02.2017, 14:25 |
| |
| |
| Admin | Дата: Суббота, 17.12.2016, 20:56 | Сообщение # 211 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Залил прошивку sensor_zal.hex в МК 675. Для "чистоты" эксперимента взял именно ту, которая выложена на сайте.
Все работает, сканером радиокодов видно, что формируются посылки А1 А2 А3 / В1 В2 В3 при размыкании/замыкании контакта, светодиод так же мигает в момент формирования посылок.
|
| |
| |
| ppwwdd | Дата: Суббота, 17.12.2016, 21:43 | Сообщение # 212 |
Группа: Пользователи
Сообщений: 454
Статус: Offline
| Значит нужно мне искать ошибку. А геркон на 6 ножку подсоединен. Да и какой потенциал у Вас на 6 ножке , когда геркон в разомкнутом состоянии?
|
| |
| |
| Admin | Дата: Суббота, 17.12.2016, 21:50 | Сообщение # 213 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата ppwwdd (  ) Да и какой потенциал у Вас на 6 ножке , когда геркон в разомкнутом состоянии?
Примерно = VDD
|
| |
| |
| ppwwdd | Дата: Суббота, 17.12.2016, 22:32 | Сообщение # 214 |
|
Группа: Пользователи
Сообщений: 454
Статус: Offline
| А у меня 0. И еще на фото раздела http://lock.3dn.ru/news....-13-131 светодиод на 6 ножке, а геркон на 7. А в схеме наоборот. Где правильно?
|
| |
| |
| ppwwdd | Дата: Суббота, 17.12.2016, 23:06 | Сообщение # 215 |
|
Группа: Пользователи
Сообщений: 454
Статус: Offline

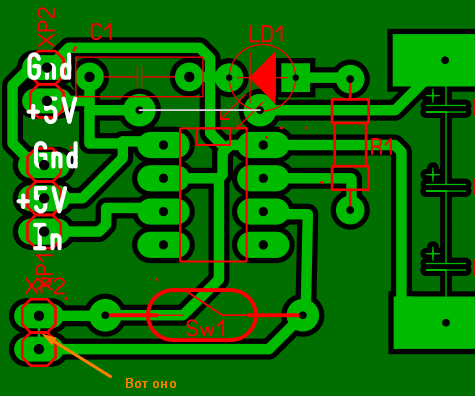

| ADMIN, извините за напрасное беспокойство. Получилось как в случае со словом "еще", в котором умудряются сделать 4 ошибки. В моем случае на четырех платах микроскопическая перемычка, где ее не должно быть никогда. Как она там появилась не пойму, но нервы потрепала.
|
| |
| |
| Admin | Дата: Суббота, 17.12.2016, 23:57 | Сообщение # 216 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата ppwwdd ( )
И на схеме и на фото геркон на пине 6, светодиод - на 7. Просто МК на плате установлен "наизнанку", т.к разводка платы была сделана "зеркально".
|
| |
| |
| ppwwdd | Дата: Воскресенье, 18.12.2016, 11:10 | Сообщение # 217 |
|
Группа: Пользователи
Сообщений: 454
Статус: Offline
| ADMIN, а какие перпективы решения проблемы устойчивой и стабильной работы устройств проекта, подключенных к RS-485. Если я правильно понял по своим устройствам, то проблема проявляется в том, что передача от ведущего устройства к ведомым происходит (управление реле происходит), а от ведомых устройств к ведущему нет. Я когда-то немного писал в машинных кодах для Z-80. Может мне попробовать поработать с исходником ( я так понял, что Вы на Ассемблере пишете) к примеру для прошивки controller_modbus_04. По крайней мере у меня есть большое желание и время до весны.
ADMIN, мне не дает покоя вопрос, когда и как Вы успеваете разрабатывать, писать программы, паять, внедрять, сопровождать темы такого количества проектов? По-моему для обычного человека это невозможно.
Сайт очень интересный, полезный практически и интеллектуально. У вас есть чему поучиться и научиться.
|
| |
| |
| Admin | Дата: Воскресенье, 18.12.2016, 12:17 | Сообщение # 218 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата ppwwdd ( ) Если я правильно понял по своим устройствам, то проблема проявляется в том, что передача от ведущего устройства к ведомым происходит (управление реле происходит), а от ведомых устройств к ведущему нет
А вот тут я не понял? Вы не получаете возвращаемые данные с радиомодуля, метеостанции и контроллера RS485 в web интерфейс ??? Я писал что иногда присутствует самопроизвольная перезагрузка контроллера RS485, но с остальными девайсами проблем быть не должно.
Цитата ppwwdd ( ) Может мне попробовать поработать с исходником ( я так понял, что Вы на Ассемблере пишете) к примеру для прошивки controller_modbus_04. По крайней мере у меня есть большое желание и время до весны.
Ок, я потом изменю Ваш статус и Вы получите доступ к разделу VIP, в котором размещены исходники. Но только пока не скачивайте их, я сегодня вечером выложу последние версии, т.к сейчас на сайте находятся самые первые варианты ещё для спмописного протокола. Когда заменю, сообщу дополнительно.
P.S. Исходники обновил.
|
| |
| |
| ppwwdd | Дата: Воскресенье, 18.12.2016, 17:08 | Сообщение # 219 |
|
Группа: Пользователи
Сообщений: 454
Статус: Offline
| Цитата Admin ( ) Вы не получаете возвращаемые данные с радиомодуля, метеостанции и контроллера RS485 в web интерфейс ??? Я писал что иногда присутствует самопроизвольная перезагрузка контроллера RS485, но с остальными девайсами проблем быть не должно.
У меня сейчас подключено к RS-485: радиомодуль, метеостанция и контроллер RS-485. Контроллер RS-485 действительно перезагружается часто. Индикаторы обмена с метеостанцией и с радиомодулем на вебстранице или пропадают или не меняют цвет. При этой ситуации на адаптере USB - RS-485 мигает только светодиод Rx. При таком состояни: - реле, которые расположены на плате Remote control и Сontroller RS-485 переключаются, но индикаторов состояния реле платы Controller RS-485 на вкладк Контроллеры нет. Я еще пару раз внимательней эти ситуации понаблюдаю, чтобы более точно описать, что происходит. Еще лучше, чтобы Вы сами это увидели.
Еще попутно вопрос: радиогерконы работают, коды передают, но вопрос - всегда ли точно читает передаваемый код радиомодуль. Не знаю как у Вас, но на моих устройствах я заметил, что не всегда радиомодуль отслеживает изменения положения геркона. Когда с помощью радиомодуля я читал коды кнопок радиобрелков, то коды фиксировались радиомодулем разные. Потому Вами и было предложено коды читать радиосканером. В случае с радиогерконом обратной связи от радиомодуля нет, чтобы был контроль на точность полученной информации радиомодулем от радиогеркона. Устройство мне очень понравилость своей простотой и наличием контроля двух состояний контактов. Но вот этот маленький нюанс меня беспокоит.
|
| |
| |
| Admin | Дата: Воскресенье, 18.12.2016, 17:13 | Сообщение # 220 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата ppwwdd ( ) При таком состояни: - реле, которые расположены на плате Remote control и Сontroller RS-485 переключаются, но индикаторов состояния реле платы Controller RS-485 на вкладк Контроллеры нет. Я еще пару раз внимательней эти ситуации понаблюдаю, чтобы более точно описать, что происходит. Еще лучше, чтобы Вы сами это увидели.
Откройте доступ через тимвьювер, сейчас посмотрю что там с контроллером.
|
| |
| |
