| Продолжение темы. Начало см. здесь
ВНИМАНИЕ !!! В процессе разработки системы домашней автоматизации было создано несколько различных версий. Из-за этого у многих пользователей возникает путаница - программное обеспечение применяется от одних проектов, прошивки контроллеров от других. Поэтому, перед тем как задавать вопрос, внимательно ознакомьтесь с этой информацией
==============================================================================
Все новые проекты созданные при участии Zoolu (схемы принципиальные, монтажные и прошивки) будут публиковаться по этому адресу. Ну и обязательно дублироваться здесь. Настоятельная просьба регистрироваться по ИНВАЙТ у Zoolu! Этим вы поможете дальнейшим разработками! Спасибо!
Кросс-плата v.2
Сообщение отредактировал Zoolu - Среда, 22.02.2017, 14:25 |
| |
| |
| deniss1900 | Дата: Среда, 14.12.2016, 16:13 | Сообщение # 201 |
Группа: Пользователи
Сообщений: 546
Статус: Offline
| Цитата deniss1900 (  ) Ну это все понятно и сделано и настроено. Если я просто в настройках поставлю на вход 2 разомкнут сработает или нет он же изначально у меня разомкнут? Я к жпо пока вообще ничего не подключил в воздухе висят. |
| |
| |
| Admin | Дата: Среда, 14.12.2016, 16:25 | Сообщение # 202 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата deniss1900 ( ) Добрый всем! Просвятите по смс так и не получается проверить.
Для начала нужно входы сделать, как на схеме кросс-платы (с оптронной развязкой) и только после этого можно оперировать понятиями "замкнуто-разомкнуто". Или подключайте программно подтягивающие резисторы в GPIO (в скриптах, которые я скидывал для PR1 они включены в скрипте script_gpio только для GPIO 9, 10, 11 - это в конфигурации входы соответственно 5, 4, 6)
Когда разберетесь с аппаратной частью, проверяйте, отсылает ли малина письма на ящик sms.ru.
|
| |
| |
| deniss1900 | Дата: Среда, 14.12.2016, 16:27 | Сообщение # 203 |
|
Группа: Пользователи
Сообщений: 546
Статус: Offline
| Ок это хотелось и услышать.
|
| |
| |
| Zoolu | Дата: Среда, 14.12.2016, 19:08 | Сообщение # 204 |
Группа: Пользователи
Сообщений: 490
Статус: Offline
| Не знаю куда затолкать это сообщение... Михаил перенаправьте)
Краткий рассказ о сервисе EasyEDA.com
Хотел бы рассказать общественности о сервисе для проектирования электронных схем. За эту рекламу мне не платили если что) Просто сам начал пользоваться именно им. Сервис абсолютно бесплатный, предcтавляет собой аналог PCAD (которым пользовался ранее), Kikad, sprint layout, Shemagee и подобных. Позволят из браузера! (не требует установки и работать вы можете хоть с планшета) создавать принципиальные схемы, а потом по ним разводить печатные платы. Вот например мои художества. У них кстати и платы можно заказать. Цены если постараться можно найти чуть дешевле, но все же цена конкурентноспособна.

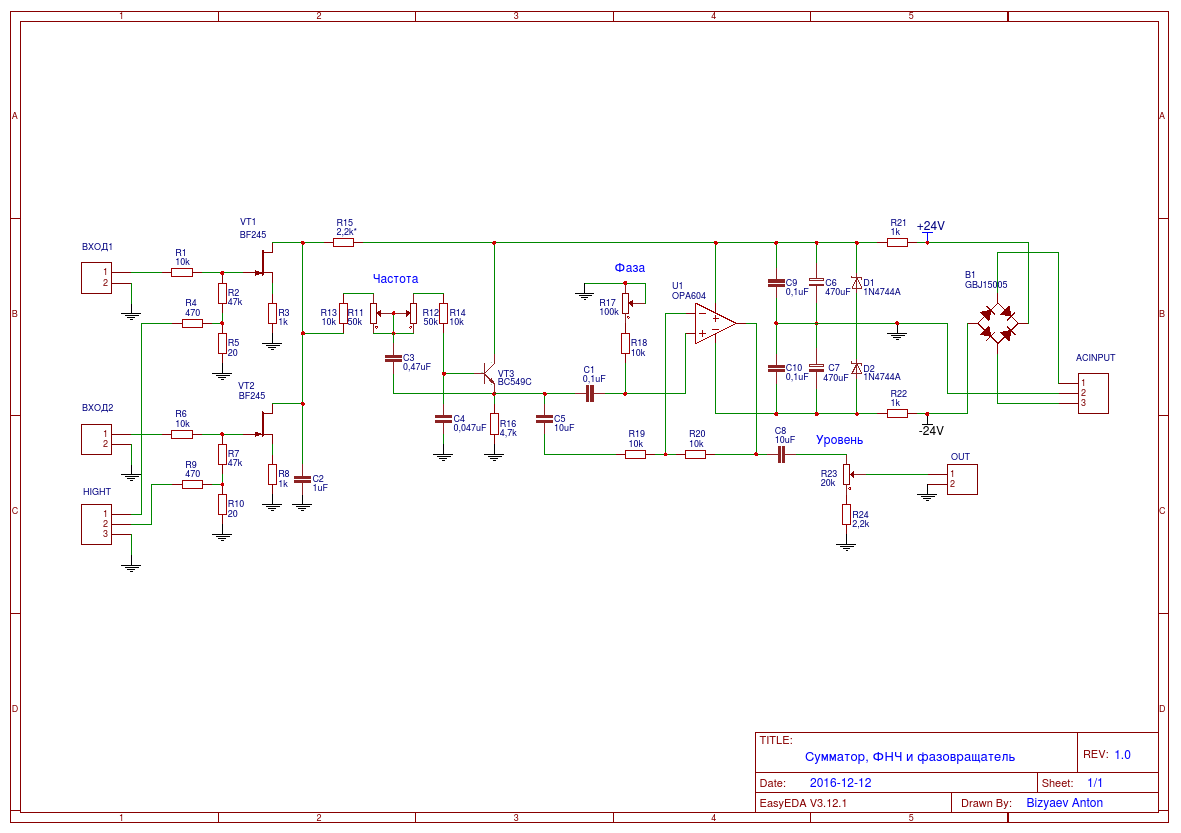

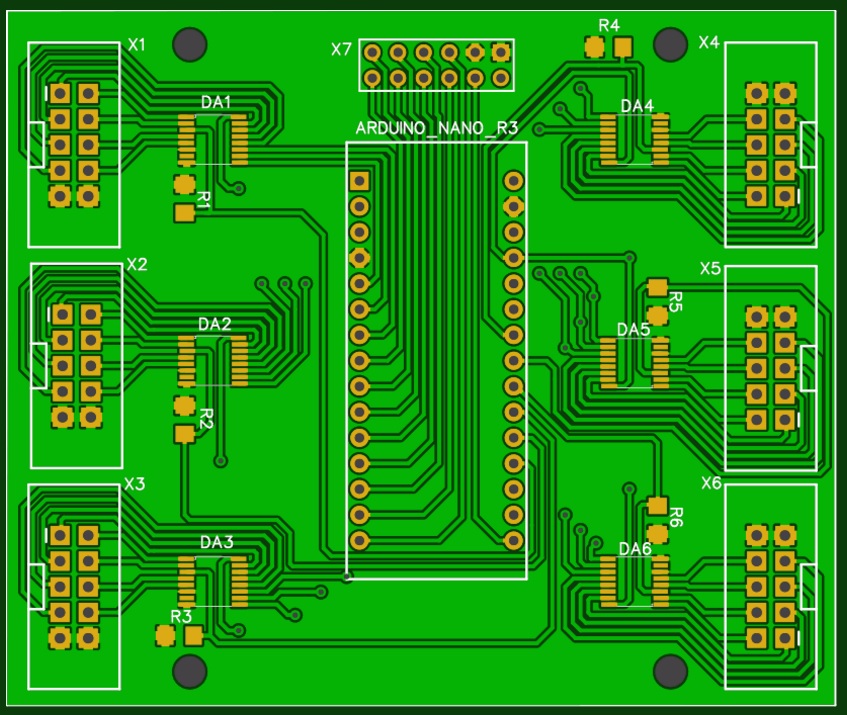

Если Вам понравится и Вы посчитаете, что можно этим пользоваться- вэлкам. Если есть желание, то при регистрироваться можно по моей ссылке (мне количество приватных проектов за Вас увеличат). Ну и несколько картинок для ленивых. Нарисовано мной.

Сообщение отредактировал Zoolu - Среда, 14.12.2016, 19:10 |
| |
| |
| Николай | Дата: Среда, 14.12.2016, 23:28 | Сообщение # 205 |
Группа: Пользователи
Сообщений: 579
Статус: Offline
| На странице «Конфигурация» кнопки «Считать» и кнопку «Записать», для лучшего понимания, предлагаю заменить на такие:
|
| |
| |
| ppwwdd | Дата: Четверг, 15.12.2016, 15:04 | Сообщение # 206 |
Группа: Пользователи
Сообщений: 454
Статус: Offline
| Цитата Admin ( ) Если Вы имеете ввиду, что допустим, подали команду "Включить" и кнопка стала красной - логика в этом есть. Но откуда мы знаем, команда выполнилась или нет
Точно так же мы не уверенны в том, если кнопка цвет не поменяла. Но зато было бы видно, что мы подавали команду на включение или на выключение.
|
| |
| |
| Barmaley | Дата: Четверг, 15.12.2016, 15:30 | Сообщение # 207 |
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Николай, может я выскажу не популярную точку зрения, но по моему мнению, такие вопросы как изменение цвета и формы кнопок каждый может выполнить самостоятельно, как кому нравится
|
| |
| |
| ppwwdd | Дата: Суббота, 17.12.2016, 06:32 | Сообщение # 208 |
|
Группа: Пользователи
Сообщений: 454
Статус: Offline
| ADMIN, спаял радиогеркон. И что-то схема не работает. Не реагирует на замыкание-размыкание контактов. Реагирует иногда только на прикосновение щупа прибора или пинцета. На входе GP1 (вывод 6 микросхемы) "висит" лог. "0". Может я неправильно запрограммировал контролллер. В схеме ошибиться трудно даже с одной извилиной в мозгу. Хотя случаи бывают и не такие. Контроллер у меня PIC12F675. Контроллеры менял.
|
| |
| |
| Admin | Дата: Суббота, 17.12.2016, 08:29 | Сообщение # 209 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| А какой программатор? Он корректно работает с калибровочной константой? Это актуально для МК 12 серии.
|
| |
| |
| ppwwdd | Дата: Суббота, 17.12.2016, 15:13 | Сообщение # 210 |
|
Группа: Пользователи
Сообщений: 454
Статус: Offline
| Программатор EXTRA Pic. Программа ICProg6. При программировании программа спрашивает: "Настройки взять из файла или оставить имеющиеся в контроллере?" Добавлено (17.12.2016, 15:13)
---------------------------------------------
Если оставлял константу ту, что в контроллере, то иногда есть реакция контроллера на прикосновение металла. Если константу брал ту, что в программе, то вообще контроллер очень "крепко спит". Вот уж не ожидал, что это устройство окажется не таким простым. Или может я такой немного недоученный.
|
| |
| |
