Raspberry Pi. Общие вопросы. Часть 2 (тема закрыта)
|
|
| Admin | Дата: Четверг, 20.10.2016, 14:45 | Сообщение # 1 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Продолжение темы. Начало см. здесь
ВНИМАНИЕ !!! В процессе разработки системы домашней автоматизации было создано несколько различных версий. Из-за этого у многих пользователей возникает путаница - программное обеспечение применяется от одних проектов, прошивки контроллеров от других. Поэтому, перед тем как задавать вопрос, внимательно ознакомьтесь с этой информацией
==============================================================================
Все новые проекты созданные при участии Zoolu (схемы принципиальные, монтажные и прошивки) будут публиковаться по этому адресу. Ну и обязательно дублироваться здесь. Настоятельная просьба регистрироваться по ИНВАЙТ у Zoolu! Этим вы поможете дальнейшим разработками! Спасибо!
Кросс-плата v.2
Сообщение отредактировал Zoolu - Среда, 22.02.2017, 14:25 |
| |
| |
| Николай | Дата: Вторник, 13.12.2016, 15:54 | Сообщение # 191 |
Группа: Пользователи
Сообщений: 579
Статус: Offline

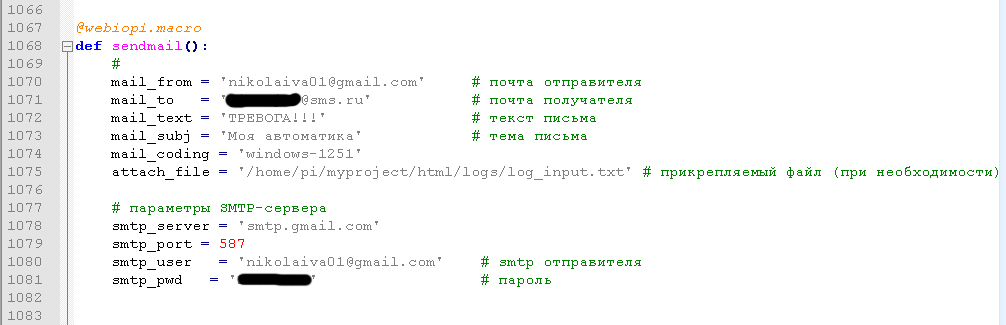

| Цитата deniss1900 (  ) Подскажите с отправкой смс |
| |
| |
| deniss1900 | Дата: Вторник, 13.12.2016, 16:01 | Сообщение # 192 |
Группа: Пользователи
Сообщений: 546
Статус: Offline
| Ну это все понятно и сделано и настроено. Если я просто в настройках поставлю на вход 2 разомкнут сработает или нет он же изначально у меня разомкнут? Я к жпо пока вообще ничего не подключил в воздухе висят.
|
| |
| |
| ppwwdd | Дата: Среда, 14.12.2016, 08:39 | Сообщение # 193 |
Группа: Пользователи
Сообщений: 454
Статус: Offline
| Николай, вот так работает controller_modbus_04.
Сообщение отредактировал ppwwdd - Среда, 14.12.2016, 08:54 |
| |
| |
| Admin | Дата: Среда, 14.12.2016, 13:46 | Сообщение # 194 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline

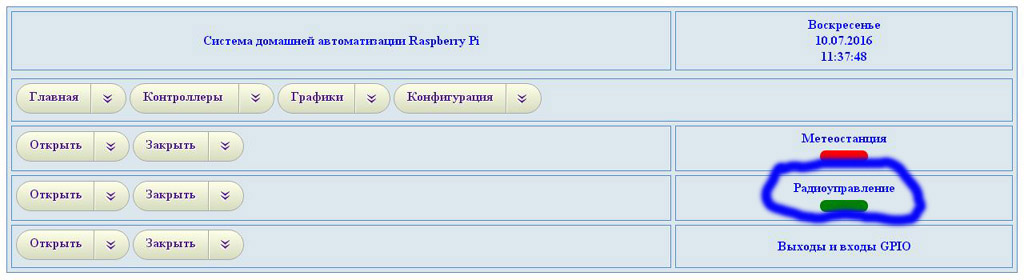

| Цитата ppwwdd () Почему у меня в поле радиоуправление нет кнопочки зеленой или красной
"Ты суслика видишь. Нет? А он есть!" (С) Фильм "ДМБ"
А если "суслика" не видно, то значит обмен с радиомодулем не работает
|
| |
| |
| ppwwdd | Дата: Среда, 14.12.2016, 14:02 | Сообщение # 195 |
|
Группа: Пользователи
Сообщений: 454
Статус: Offline
| Цитата Admin ( ) "Ты суслика видишь. Нет? А он есть!" (С) Фильм "ДМБ"
Admin, суслик появился. Прошивка старая в контроллере радиомодуля оказалась.Добавлено (14.12.2016, 14:02)
---------------------------------------------
Admin, подсоединил controller_modbus_04 к шине RS-485, заметил что по истечении некоторого времени пропадает обмен по RS-485. Существует ли эта проблема сейчас?
|
| |
| |
| Admin | Дата: Среда, 14.12.2016, 14:07 | Сообщение # 196 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата ppwwdd ( ) заметил что по истечении некоторого времени пропадает обмен по RS-485. Существует ли эта проблема сейчас?
До окончательной "шлифовки" прошивки этого контроллера у меня руки пока не дошли
|
| |
| |
| ppwwdd | Дата: Среда, 14.12.2016, 14:38 | Сообщение # 197 |
|
Группа: Пользователи
Сообщений: 454
Статус: Offline

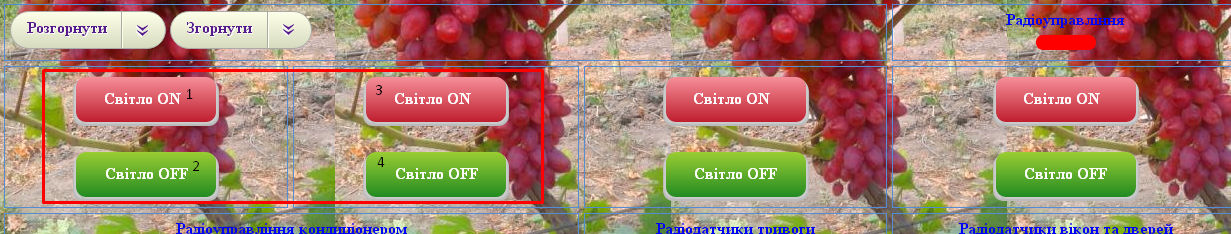

| Admin, извините опять, но вопросы так появляются. На вкладке Радиоуправление при нажатии на кнопки, указанные на скрине срабатывают соответствующие реле на плате remote control, но управление включить выключить совершается одной кнопкой. И к тому же цвет кнопки и надпись не меняется. Не понятно будет, в каком состоянии находится реле.
|
| |
| |
| Admin | Дата: Среда, 14.12.2016, 16:02 | Сообщение # 198 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата ppwwdd ( ) но управление включить выключить совершается одной кнопкой. И к тому же цвет кнопки и надпись не меняется. Не понятно будет, в каком состоянии находится реле.
Цвет кнопок выбран в соответствии с правилами телемеханики в энергетике: красный - включить, зеленый - отключить.
Теперь об изменение цвета. А как он может поменяться? Мы послали команду и что бы получить состояние реле, должна придти соответствующая телесигнализация. Что подаст этот сигнал? Блок, управляющий лампочками? Я таких готовых решений не видел. Хотя, сам я разрабатывал девайс с управлением по радио и с обратной связью - Контроллер управления рольшторой. Вот в нем, после приема команды и управления на радиомодуль отсылается сигнал о выполнении команды.
Если Вы имеете ввиду, что допустим, подали команду "Включить" и кнопка стала красной - логика в этом есть. Но откуда мы знаем, команда выполнилась или нет (см.выше). Это не порты GPIO у Raspberry, где выполняется подобный контроль прямо в самой малине.
Поэтому, радиоуправление следует задействовать только для визуально наблюдаемых объектов. Для удаленного управления, когда мы не видим результата своих манипуляций, следует использовать или GPIO малины или контроллер RS485, у которого входы подключены к дополнительному контакту выходного реле или реле контроля напряжения (или тока, что более правильно) на нагрузке и оценивает состояние этого реле.
|
| |
| |
| deniss1900 | Дата: Среда, 14.12.2016, 16:13 | Сообщение # 199 |
|
Группа: Пользователи
Сообщений: 546
Статус: Offline
| Цитата deniss1900 ( ) Ну это все понятно и сделано и настроено. Если я просто в настройках поставлю на вход 2 разомкнут сработает или нет он же изначально у меня разомкнут? Я к жпо пока вообще ничего не подключил в воздухе висят. |
| |
| |
| Admin | Дата: Среда, 14.12.2016, 16:25 | Сообщение # 200 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата deniss1900 ( ) Добрый всем! Просвятите по смс так и не получается проверить.
Для начала нужно входы сделать, как на схеме кросс-платы (с оптронной развязкой) и только после этого можно оперировать понятиями "замкнуто-разомкнуто". Или подключайте программно подтягивающие резисторы в GPIO (в скриптах, которые я скидывал для PR1 они включены в скрипте script_gpio только для GPIO 9, 10, 11 - это в конфигурации входы соответственно 5, 4, 6)
Когда разберетесь с аппаратной частью, проверяйте, отсылает ли малина письма на ящик sms.ru.
|
| |
| |
