| Quote (xtrrt) Вопрос какой конденсатор должен стоять на 15 ножке я поставил 0,1
Лучше всего танталовый 10 мкф.
Quote (xtrrt) А вот вход микрофона если это выводы 18-20 то они на ПП не разведены значит висят в воздухе
Вход микрофона - 21 нога (на плате разведена).
Quote (xtrrt) Единица гораздо хуже опознается чем 3, 5. Решетка практически всегда работает правильно а вот звездочка барахлит.
У меня было то же самое. После добавления в исходник команд усиления сигнала по аудиовыходу модуля (на максимум) ситуация улучшилась. Или можно поднять коэффциент усиления MT8870 резисторами, как в мануале.
Quote (xtrrt) Приглашение к вводу пароля – тройной тон высокой частоты. Так я его не слышу просто тишина сразу и светится светодиод ответа
То же самое. После соединения приглашения нет - просто молча ждет приема пароля. Надо в исходнике смотреть
|
| |
| |
| xtrrt | Дата: Вторник, 06.11.2012, 11:23 | Сообщение # 752 |
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Да 21 нога подключена согласно схеме. Использую версию 1,2 не могли бы вы ее подправить усиления сигнала, или мне лучше поиграться резисторами. На 15 изменю согласно вашим рекомендациям по схеме его не нашел.
Сообщение отредактировал xtrrt - Вторник, 06.11.2012, 11:24 |
| |
| |
| Admin | Дата: Вторник, 06.11.2012, 11:53 | Сообщение # 753 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Quote (alex152) То же самое. После соединения приглашения нет - просто молча ждет приема пароля. Надо в исходнике смотреть
Попробуйте увеличить задержку 100 мс (Delay_100) до 1 секунды:
Code
CALL ATA ; ОТВЕТИЛИ НА ВХОДЯЩИЙ ВЫЗОВ
CALL Delay_100
GOTO DTMF_PAROL ; ПЕРЕШЛИ НА ВВОД ПАРОЛЯ
;===================================
; ВВОД И ПРОВЕРКА ПАРОЛЯ
;===================================
DTMF_PAROL
CALL HING_TONE_3 ; ПРИГЛАШЕНИЕ К ВВОДУ ПАРОЛЯ
CLRF FLAG ; ДЛЯ НАДЁЖНОСТИ ОБНУЛИМ ФЛАГИ ПАРОЛЯ
|
| |
| |
| alex152 | Дата: Вторник, 06.11.2012, 12:56 | Сообщение # 754 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Quote (xtrrt) по схеме его не нашел
На схеме он называется С14.
Quote (xtrrt) Использую версию 1,2 не могли бы вы ее подправить усиления сигнала, или мне лучше поиграться резисторами
Лучше резисторами по мануалу на микросхему декодера. На схеме указаны номиналы резисторов для коэффициента усиления =1. Например, коэф.=2 будет при изменении R2 на 200 кОм и R31 на 39 кОм.
И кстати, я уже писал ранее, R4 на схеме и плате стоит не по мануалу (на плате корректируется легко разрезанием проводника между С4 и R4 и соединения отрезанного конца С4 с другим выводом R4).
Насчет корректировки исходников - к автору (команда "AT+CLVL=100"), т.к. для себя я корректировал версию 1.4
|
| |
| |
| vspishkin | Дата: Вторник, 06.11.2012, 13:08 | Сообщение # 755 |
Группа: Пользователи
Сообщений: 868
Статус: Offline

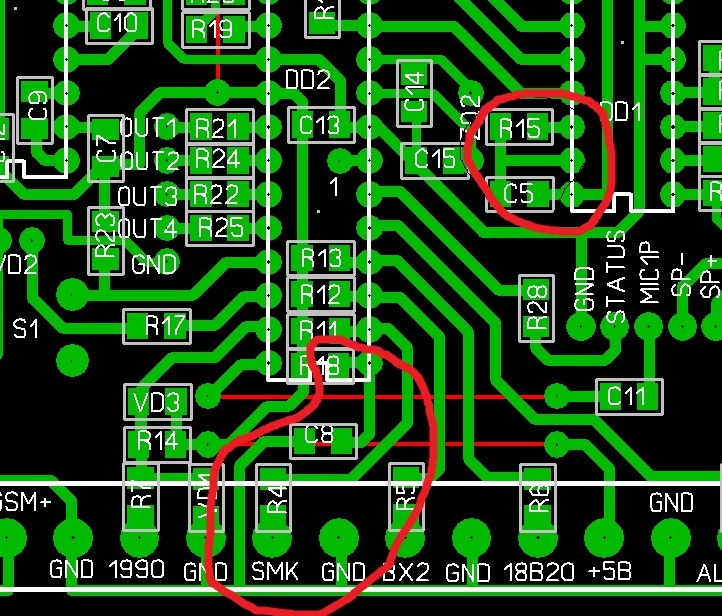

| предлагаю на пп разьем где sp1 sp2 status gnd mic1p развернуть на 90 градусов и сместить к краю платы
1 вывод пика не туда засажен на плате и с5 не туда нет связи с5 r18 c8 -по питанию-а он не там И еще вопрос конденсаторы на 1 мкф
бывают такие маленькие smd?
Сообщение отредактировал vspishkin - Вторник, 06.11.2012, 13:27 |
| |
| |
| alex152 | Дата: Вторник, 06.11.2012, 13:16 | Сообщение # 756 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Quote (Admin) Попробуйте увеличить задержку 100 мс (Delay_100) до 1 секунды
Спасибо, помогло
|
| |
| |
| xtrrt | Дата: Вторник, 06.11.2012, 13:18 | Сообщение # 757 |
|
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Для alex152, вашу рекомендацию видел по поводу R4 у меня спаянно согласно даташита. Сейчас перепаяю резисторы о результатах сообщу
Сообщение отредактировал xtrrt - Вторник, 06.11.2012, 13:19 |
| |
| |
| Admin | Дата: Вторник, 06.11.2012, 13:36 | Сообщение # 758 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Quote (vspishkin) 1 вывод пика не туда засажен на плате и с5 не туда нет связи с5 r18 c8 -по питанию-а он не там
Ну неправда! Вывод 1 соединен с цепью сброса R18С8 и строго в соотвествии со схемой. Смотрите внимательно, где это С8 - по питанию??? Он подключен к точке соединения вывода 1 МК и резистора R18 .
А с С5 что не так? Он между выводами 17 и 18 МТ8870.
Quote (vspishkin) И еще вопрос конденсаторы на 1 мкф бывают такие маленькие smd?
Разумеется.
|
| |
| |
| vspishkin | Дата: Вторник, 06.11.2012, 14:18 | Сообщение # 759 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline

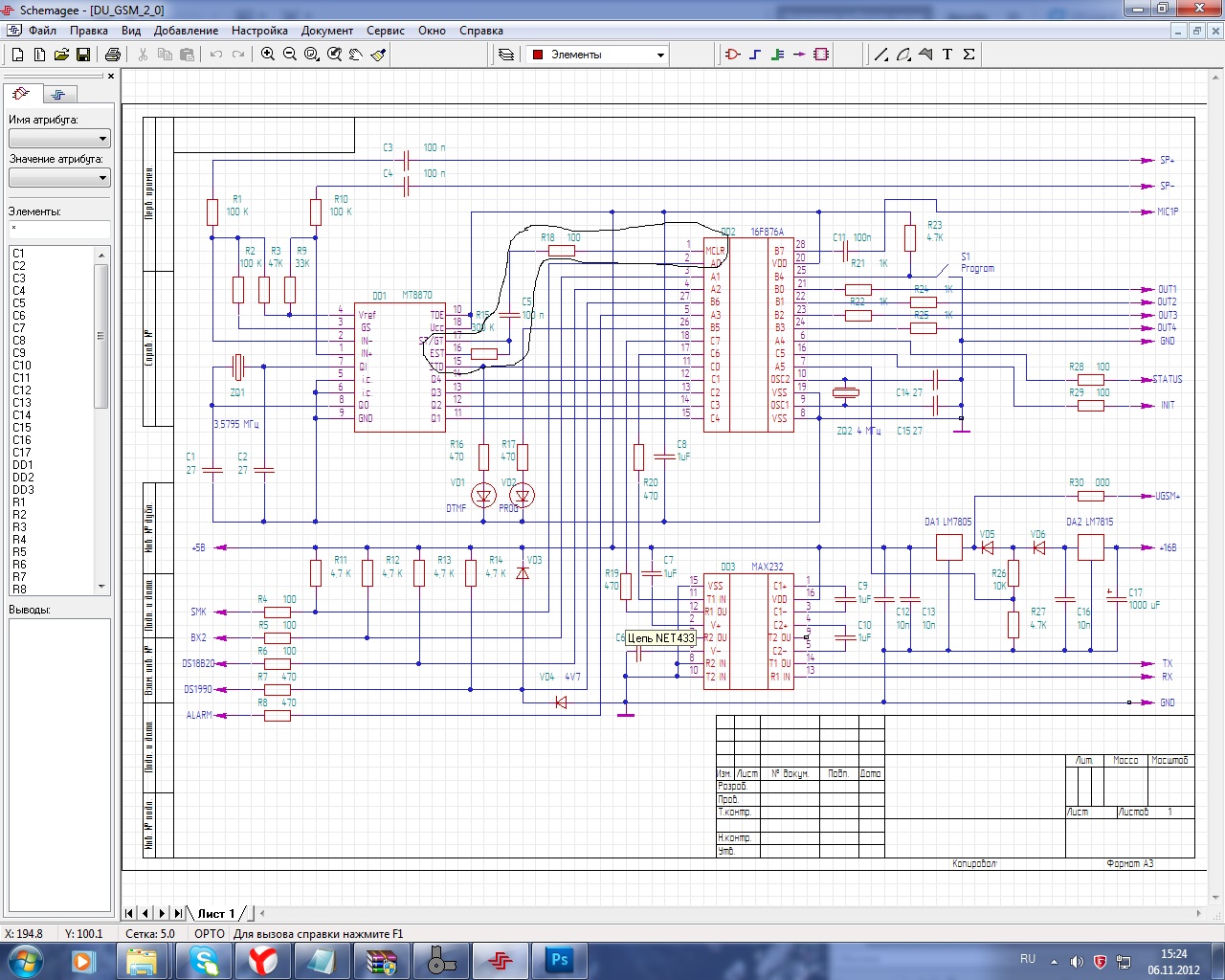

| у меня на схеме 1 вывод пика mclr идет через последовательную цепь r18 c5 на 17 ножку mt 8870.Я схему еле открыл 3 дня прогу ставил там так нарисовано.НУ и 17 вывод мт на плате только с с5 и эр15.С8 он на землю от 1 вывода не по питанию я ошибся
Сообщение отредактировал vspishkin - Вторник, 06.11.2012, 14:32 |
| |
| |
| vspishkin | Дата: Вторник, 06.11.2012, 14:33 | Сообщение # 760 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| и плата.Видимо у меня схема не та если где то нестыковка
Сообщение отредактировал vspishkin - Вторник, 06.11.2012, 14:56 |
| |
| |
