Устройство управления и контроля. Часть 1 (тема закрыта)
|
|
| Admin | Дата: Вторник, 06.11.2012, 15:11 | Сообщение # 761 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Да, есть на схеме есть "косячок"
Соедините дополнительно левый по схеме вывод резистора R18 c выводами 10 и 18 МТ8870 (короче с +5В) и все сразу придет в соотвествие с печатной платой.
|
| |
| |
| alex152 | Дата: Вторник, 06.11.2012, 15:29 | Сообщение # 762 |
Группа: Пользователи
Сообщений: 366
Статус: Offline
| В мануале на MT8870 для симметричной схемы включения С3 и С16 должны быть 10 нФ, а для несимметричной 100 нФ. Какие будут мнения по этому поводу? Попробуем поменять для улучшения схемы распознавания или будем считать опечаткой?
|
| |
| |
| Admin | Дата: Вторник, 06.11.2012, 15:31 | Сообщение # 763 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Можно в схеме сделать в соотвествии с даташитом, но на практике опробовать оба варианта.
|
| |
| |
| xtrrt | Дата: Вторник, 06.11.2012, 15:42 | Сообщение # 764 |
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Попробовал изменить R2-200k R31-39k изменений не вижу, все равно не четко распознается 1, 2, 3
|
| |
| |
| vspishkin | Дата: Вторник, 06.11.2012, 16:28 | Сообщение # 765 |
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Quote (Admin) Ну неправда! Вывод 1 соединен с цепью сброса R18С8 и строго в соотвествии со схемой. Смотрите внимательно, где это С8 - по питанию??? Он подключен к точке соединения вывода 1 МК и резистора R18 .
c8 на схеме по питанию -между между 20 и 9+19 пика -как я понял нужно верхний убрать вывод с8 и соединить с 1 выв пика вместо 20?
Я по схеме собирал поэтому может сразу не пошло_))))))))))

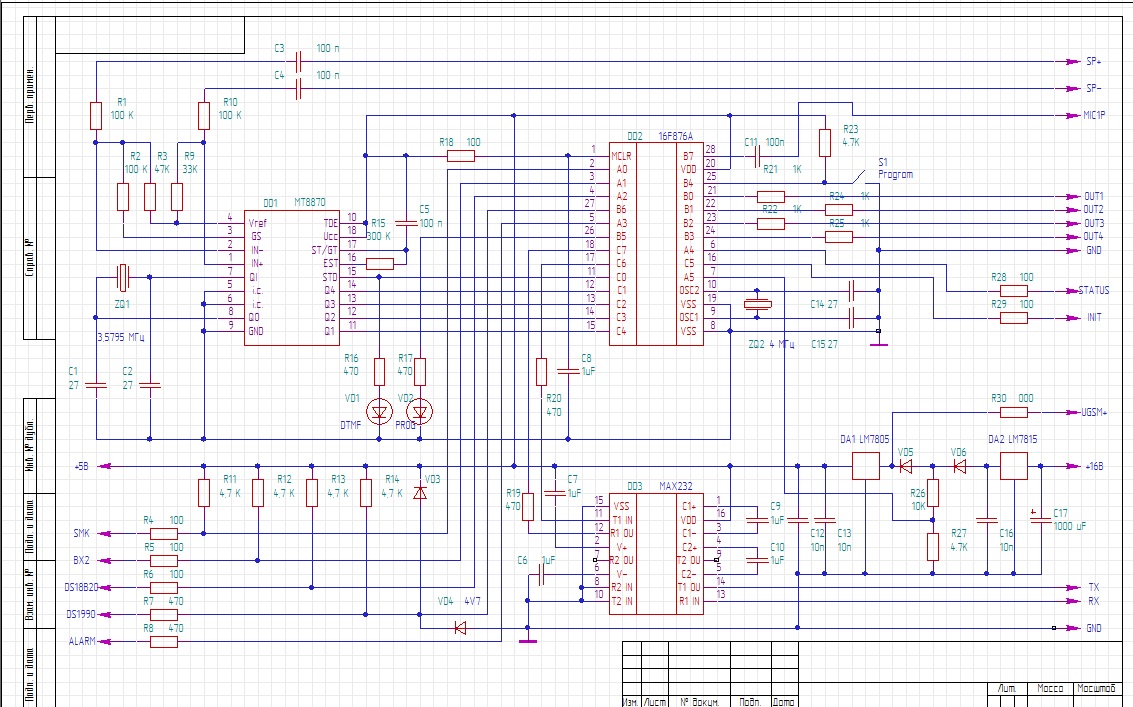

вот так наверно надо ?
Сообщение отредактировал vspishkin - Вторник, 06.11.2012, 16:33 |
| |
| |
| Admin | Дата: Вторник, 06.11.2012, 17:21 | Сообщение # 766 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| vspishkin, скачайте архив с сообщения №735 по-новой, теперь все должно быть ОК. Так же добавил на печатную плату конденсатор С16 и немного изменил расположение пары элементов.
|
| |
| |
| alex152 | Дата: Вторник, 06.11.2012, 20:09 | Сообщение # 767 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Quote (xtrrt) Попробовал изменить R2-200k R31-39k изменений не вижу, все равно не четко распознается 1, 2, 3
Можно попробовать пересчитать и на бОльший коэффициент усиления. У меня после корректировки программы ситуация значительно улучшилась, хотя тоже 1 не всегда с первого раза распознается. Мне показалось модем тоже подстраивает какие-то параметры при плохом приеме. Может быть и в плате дело, т.к. цепи SP+, SP-, MIC расположены рядом с импульсным источником. В новой конструкции необходимо обратить внимание экранированию их от др. цепей.
|
| |
| |
| vspishkin | Дата: Вторник, 06.11.2012, 20:10 | Сообщение # 768 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| для чего нужен резистор r30
|
| |
| |
| Admin | Дата: Вторник, 06.11.2012, 20:14 | Сообщение # 769 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Quote (alex152) В новой конструкции необходимо обратить внимание экранированию их от др. цепей.
В новой конструкции импульсный блок питания и GSM модуль вообще находятся на другой плате.
Quote (vspishkin) для чего нужен резистор r30
Хороший вопрос, я знал что он появиться
По большому счету это резистор не нужен. Просто я предусмотрел своеобразный "предохранитель" по питанию GSM модуля.
|
| |
| |
| xtrrt | Дата: Вторник, 06.11.2012, 20:44 | Сообщение # 770 |
|
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Уважаемый автор, сам в программировании не силен только начал вникать хотя если укажите место и на что поменять смогу скомпилировать прошивку. Вопрос собственно не могли бы исправить версию 1,2 с учетом замечаний: повысить усиления сигнала по аудиовыходу модуля (на максимум), и изменить задержку чтоб было слышно приглашение для ввода пароля 1с.
|
| |
| |
