| Продолжение темы. Начало см. здесь
ВНИМАНИЕ !!! В процессе разработки системы домашней автоматизации было создано несколько различных версий. Из-за этого у многих пользователей возникает путаница - программное обеспечение применяется от одних проектов, прошивки контроллеров от других. Поэтому, перед тем как задавать вопрос, внимательно ознакомьтесь с этой информацией
==============================================================================
Все новые проекты созданные при участии Zoolu (схемы принципиальные, монтажные и прошивки) будут публиковаться по этому адресу. Ну и обязательно дублироваться здесь. Настоятельная просьба регистрироваться по ИНВАЙТ у Zoolu! Этим вы поможете дальнейшим разработками! Спасибо!
Кросс-плата v.2
Сообщение отредактировал Zoolu - Среда, 22.02.2017, 14:25 |
| |
| |
| AlekseiK | Дата: Четверг, 30.03.2017, 21:49 | Сообщение # 571 |
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Цитата 777 (  ) проблема тянуть шлейф Джипио на исполнительный модуль Добавлено (30.03.2017, 21:45)
---------------------------------------------
Цитата 777 ( ) поставьте блок исполнительных реле рядом Добавлено (30.03.2017, 21:49)
---------------------------------------------

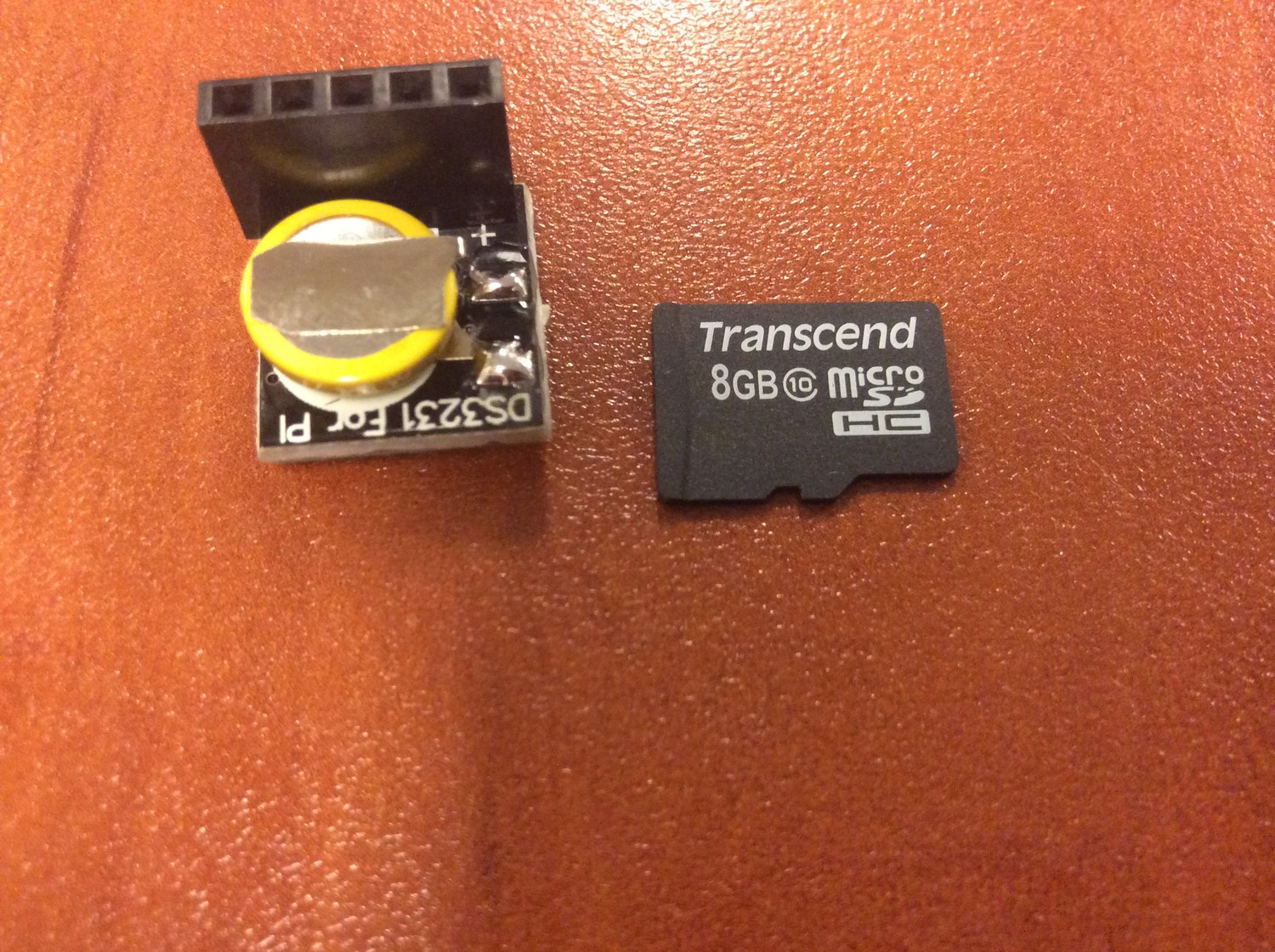

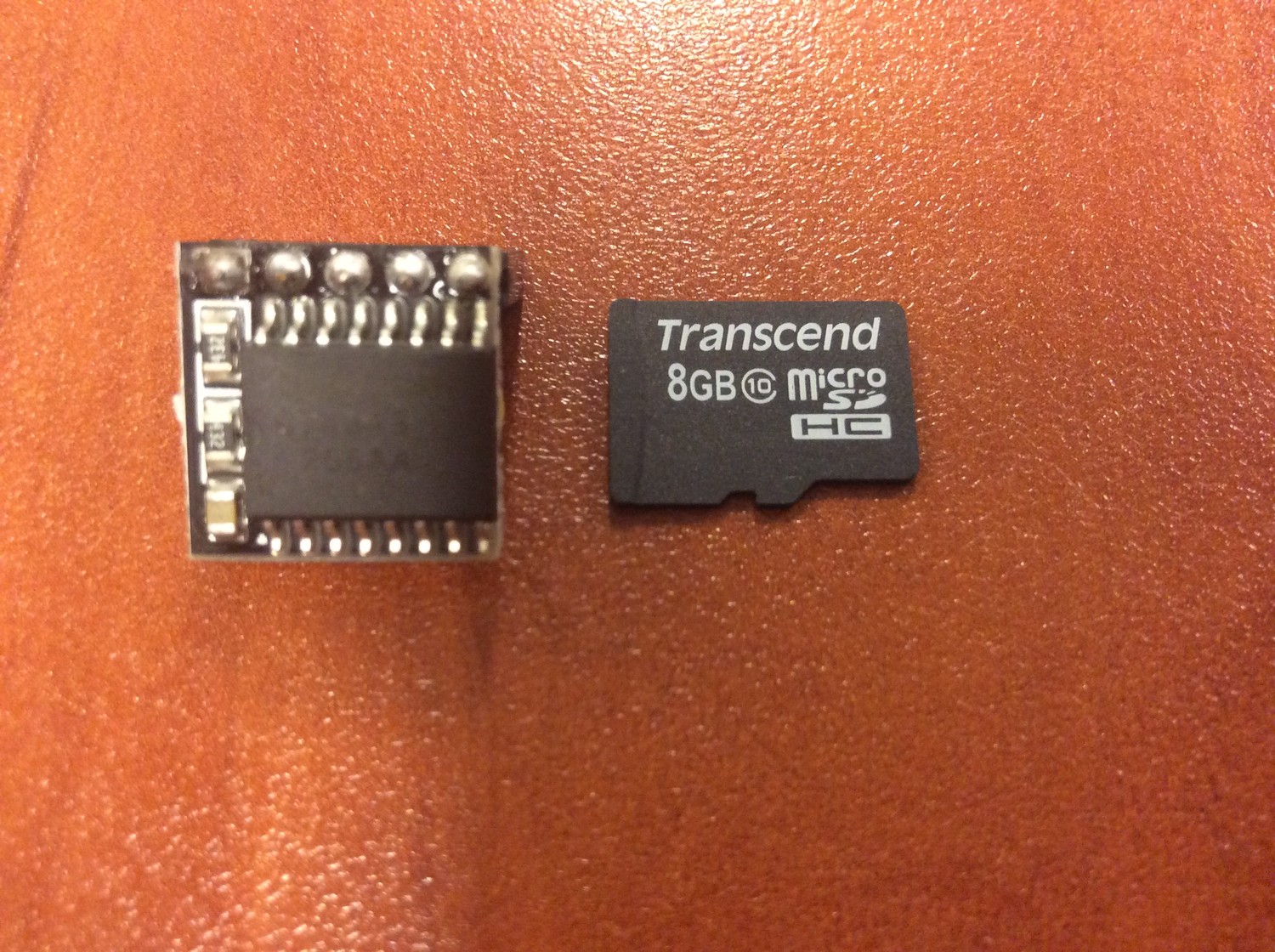

Цитата 777 ( ) маленькой доработкой под карту памяти.
P.S. Прошу прощения за много добавлений. По-другому не поддерживается многократное цитирование(
|
| |
| |
| Zoolu | Дата: Пятница, 31.03.2017, 03:11 | Сообщение # 572 |
Группа: Пользователи
Сообщений: 490
Статус: Offline

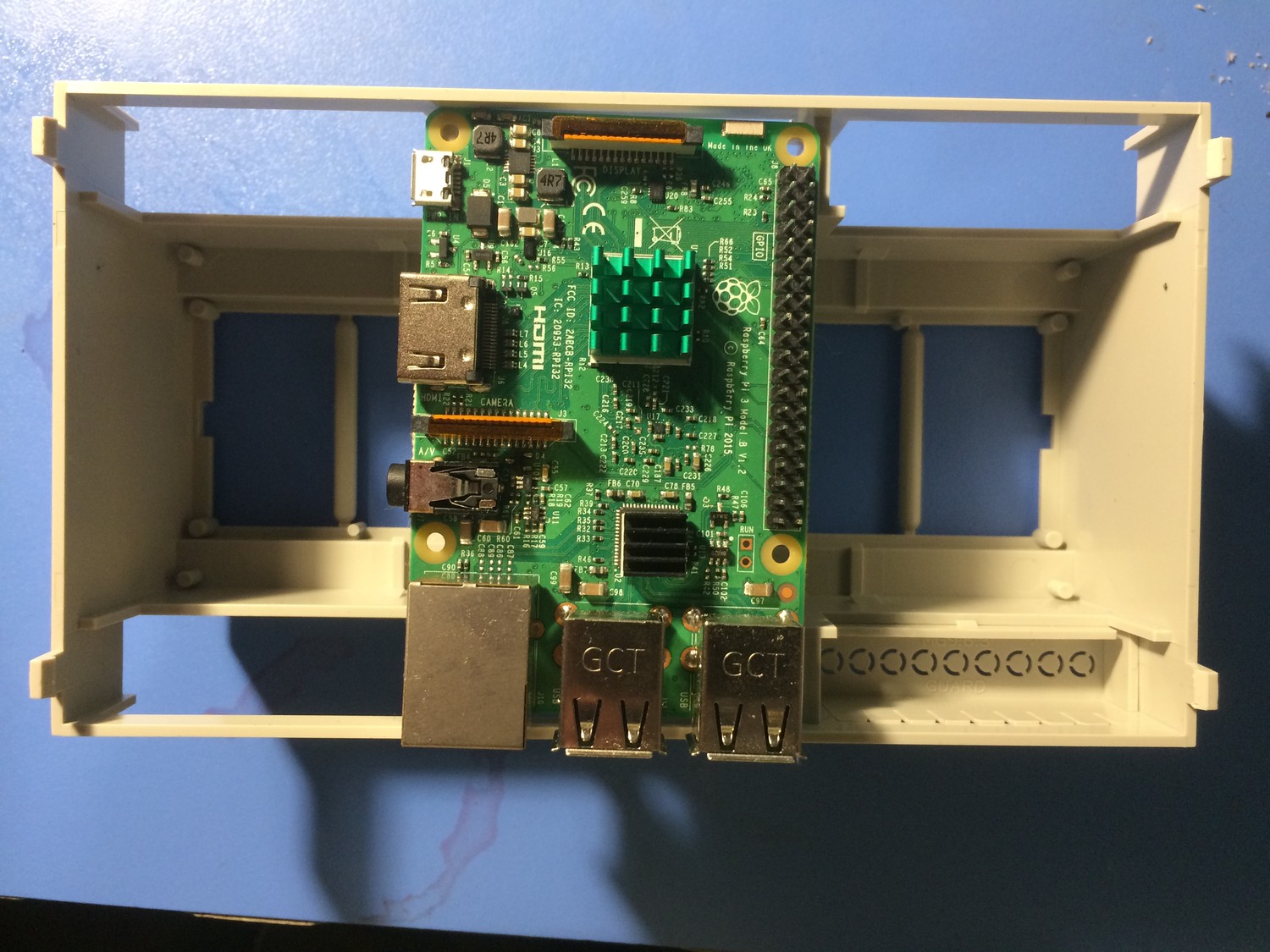

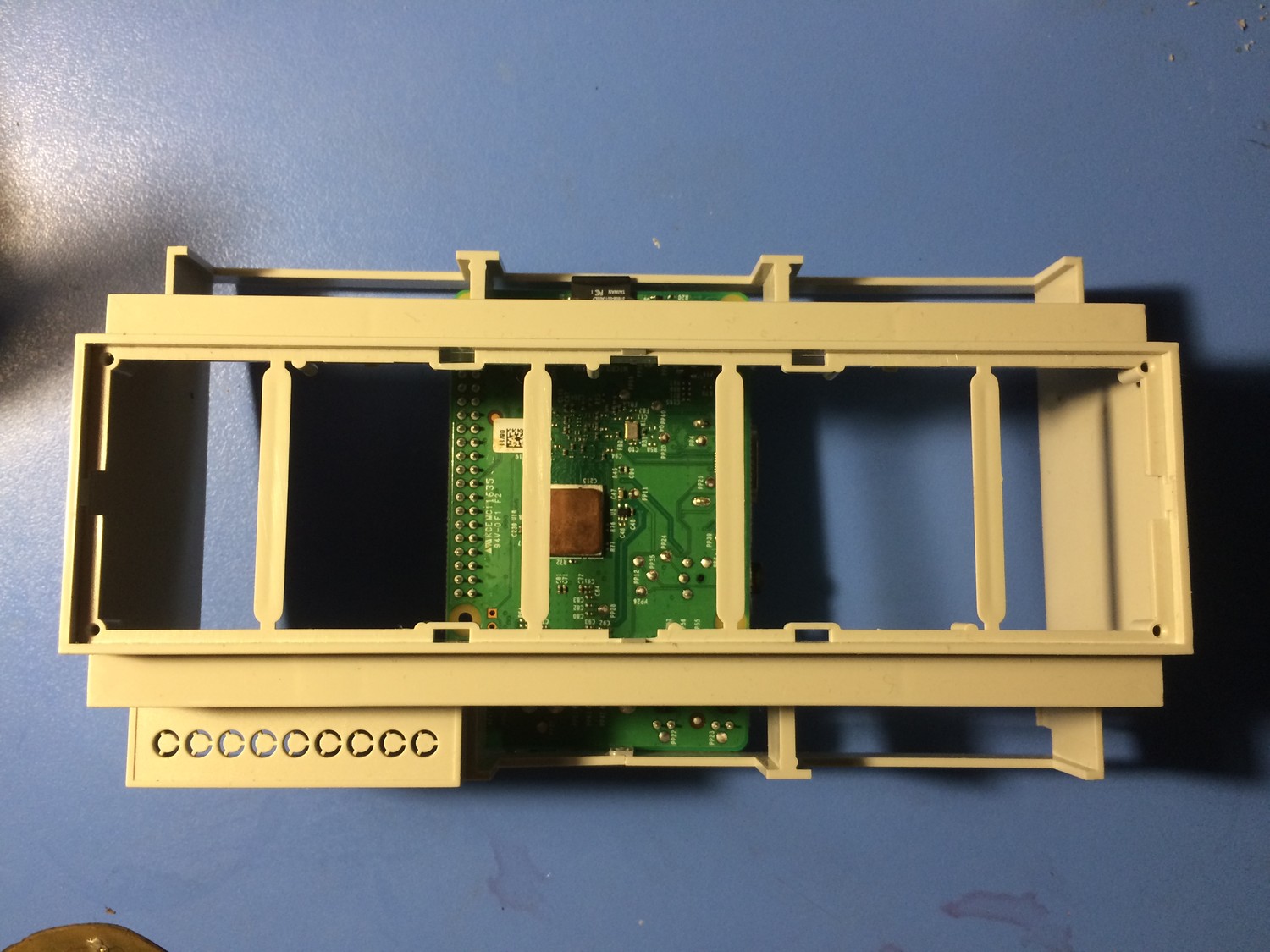

| Чтобы разместить малину таким образом возникает проблема в ребрах-стойках корпуса- придётся одного лишиться. Расстояние между клемниками как раз и ориентировано на эти стойки. Но возможно если бы у меня сразу в руках был корпус- я бы поступил иначе. С другой стороны лично для меня такое расположение очень удобно, так как под кроссплату отводится свой ящик. Но в ближайшее время не ждите новой версии (Ее вообще собрал пока только я, а Вам уже другую подавай). Нужно заняться периферией. Хотя я предлагаю кому-нибудь из Вас попробовать, если есть желание.
На 4-м фото макетка именно для диодов и кнопок. По отдельность их клеить не хотелось, а плату под это разводить тем более!!))))) Возможно я изменю лицевушку, но это уже совсем другая история))))
P.S. Вчера получилось вывести инфу на дисплей- плёвое дело оказалось кстати.
P.S.S. Выносить реле из блока я не буду. Нечего из одной коробки делать несколько!
Сообщение отредактировал Zoolu - Пятница, 31.03.2017, 06:36 |
| |
| |
| AlekseiK | Дата: Пятница, 31.03.2017, 07:28 | Сообщение # 573 |
|
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Zoolu
Цитата лично для меня такое расположение очень удобно

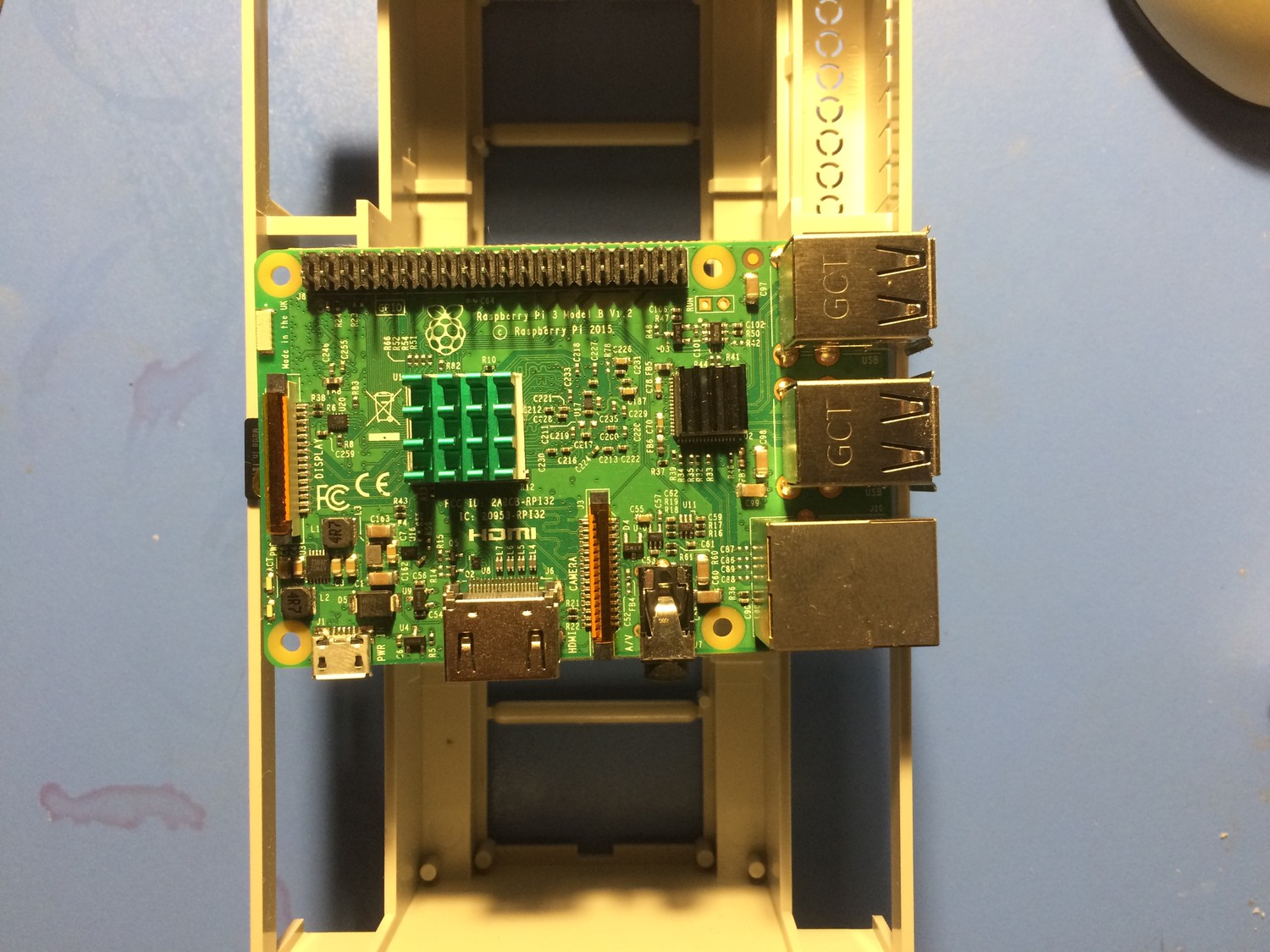

Как сейчас? Или поперечное?
Zoolu, я не призываю делать отдельный бокс под реле. Моя идея несколько иная. Оставить в блоке малину + кросс-плату, с оптотронной развязкой IO +RS-485 + RTC. Я планирую ставить отдельные бистабильные реле на дин рeйку. Для тех, кто выберет Китайские блоки, как на фото у Михаила, сможет загнать их в корпус. Не думаю, что это будет сложно.
По крайней мере, у народа останется свобода выбора. Версия кросс-платы 1 или 2.0.Х или n
Сообщение отредактировал AlekseiK - Пятница, 31.03.2017, 18:35 |
| |
| |
| Zoolu | Дата: Пятница, 31.03.2017, 08:16 | Сообщение # 574 |
|
Группа: Пользователи
Сообщений: 490
Статус: Offline
| Цитата AlekseiK ( ) Как сейчас? Или поперечное?
А чтобы вынести реле- не устанавливайте в плату твердотельные/электромагнитные/мосфеты, запаиваете на их место перемычки и тяните провода хоть куда- воля Ваша.
|
| |
| |
| Admin | Дата: Пятница, 31.03.2017, 11:54 | Сообщение # 575 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата AlekseiK ( ) Я планирую ставить отдельные бистабильные реле на дин рeйку.
А какой тип бистабильных реле планируется использовать? Если типа таких, как у меня здесь - https://youtu.be/jzepTU0TwN4 (т.е с управлением 230В), то без промреле не обойтись никак.
|
| |
| |
| AlekseiK | Дата: Пятница, 31.03.2017, 18:36 | Сообщение # 576 |
|
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Михаил, с моим интернетом я быстрее домой доберусь, через месяц, чем что-нибудь загружу/посмотрю.
С релюхами ещё не определился. Ввиду все того же интернета. Хотелось бы найти что-то такое, что управляется 12-24В. Чтобы не создавать "катушку индуктивности" из своего дом. И имело возможность принудительного ручного включения, при падении сервера/контролера. Если подскажите на какие смотреть, буду благодарен.
Что имеете в виду под пром.реле? Промышленное или промежуточное?
|
| |
| |
| Admin | Дата: Пятница, 31.03.2017, 18:56 | Сообщение # 577 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата AlekseiK ( ) Чтобы не создавать "катушку индуктивности" из своего дом. И имело возможность принудительного ручного включения, при падении сервера/контролера. Если подскажите на какие смотреть, буду благодарен.
Лично я склоняюсь к импульсным (бистабильным) реле на 230В. Кстати, ссылка на видео, которая приведена выше, взята из этой статьи, где я как раз рассматривал вопросы независимой работы выключателя и реле. Ведь организовать такую схему управления не так уж элементарно, как кажется на первый взгляд.
Но учтите, что бистабильные реле довольно громко "щелкают". Поэтому распределительный шкаф с бистабильными реле нежелательно располагать в жилой комнате.
Цитата AlekseiK ( ) Что имеете в виду под пром.реле? Промышленное или промежуточное?
Промежуточное. Этот термин особенно часто используется в РЗА и телемеханике.
|
| |
| |
| AlekseiK | Дата: Пятница, 31.03.2017, 21:05 | Сообщение # 578 |
|
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Михаил, спасибо. Я помню эту статью. Примерно это и имел в виду. Просто, я пока "читатель"
вернусь домой. Пощупаю, доставленные из Китая, товары. И буду ближе к теме.
реле будут щёлкать в бойлерной и коридоре, в отдельных шкафах
|
| |
| |
| Winsor | Дата: Воскресенье, 02.04.2017, 17:40 | Сообщение # 579 |
Группа: Пользователи
Сообщений: 91
Статус: Offline
| Здравствуйте Михаил. Скачал вашу сборку. залил на карту памяти. Подключил по HDMI к телевизуру. Не стартует система. У меня PR2 model B.
Как то ставил просто образ с офф сайта и потом уже руками прописывал все. папки и в конфиге правил. Сейчас решил поставить сборку вашу но увы почему то не ставится она. оба светодиода горят и все. На экране тишина. Может я что-то делаю не так?
|
| |
| |
| Admin | Дата: Воскресенье, 02.04.2017, 18:30 | Сообщение # 580 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Вы все делаете по этой инструкции ?
Какого объема SD карта? Мне писали, что аналогичная проблема наблюдалась на 16 Гб карте. К сожалению, карты именно такого объема у меня не было, что бы проверить. Хотя. вряд ли тут дело в объеме SD
Сейчас для "чистоты эксперимента" еще скачаю образ с ЯД. Кстати, какой у Вас получился размер загруженного с ЯД образа?
P.S. Просил же всех написать о результатах. А то получается, что 30 загрузок исходных файлов и только информация от двух человек, что система не стартует. Такое впечатление что у остальных или все нормально или всем глубоко пофиг.
|
| |
| |
