Raspberry Pi. Общие вопросы. Часть 2 (тема закрыта)
|
|
| Admin | Дата: Четверг, 20.10.2016, 14:45 | Сообщение # 1 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Продолжение темы. Начало см. здесь
ВНИМАНИЕ !!! В процессе разработки системы домашней автоматизации было создано несколько различных версий. Из-за этого у многих пользователей возникает путаница - программное обеспечение применяется от одних проектов, прошивки контроллеров от других. Поэтому, перед тем как задавать вопрос, внимательно ознакомьтесь с этой информацией
==============================================================================
Все новые проекты созданные при участии Zoolu (схемы принципиальные, монтажные и прошивки) будут публиковаться по этому адресу. Ну и обязательно дублироваться здесь. Настоятельная просьба регистрироваться по ИНВАЙТ у Zoolu! Этим вы поможете дальнейшим разработками! Спасибо!
Кросс-плата v.2
Сообщение отредактировал Zoolu - Среда, 22.02.2017, 14:25 |
| |
| |
| 777 | Дата: Среда, 29.03.2017, 21:03 | Сообщение # 551 |
Группа: Пользователи
Сообщений: 60
Статус: Offline
| хотелось чтоб получилось как то так, соответственно светодиодов два ряда будет
|

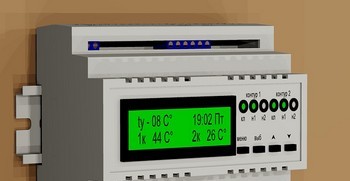

| |
| |
| 777 | Дата: Среда, 29.03.2017, 21:39 | Сообщение # 552 |
|
Группа: Пользователи
Сообщений: 60
Статус: Offline

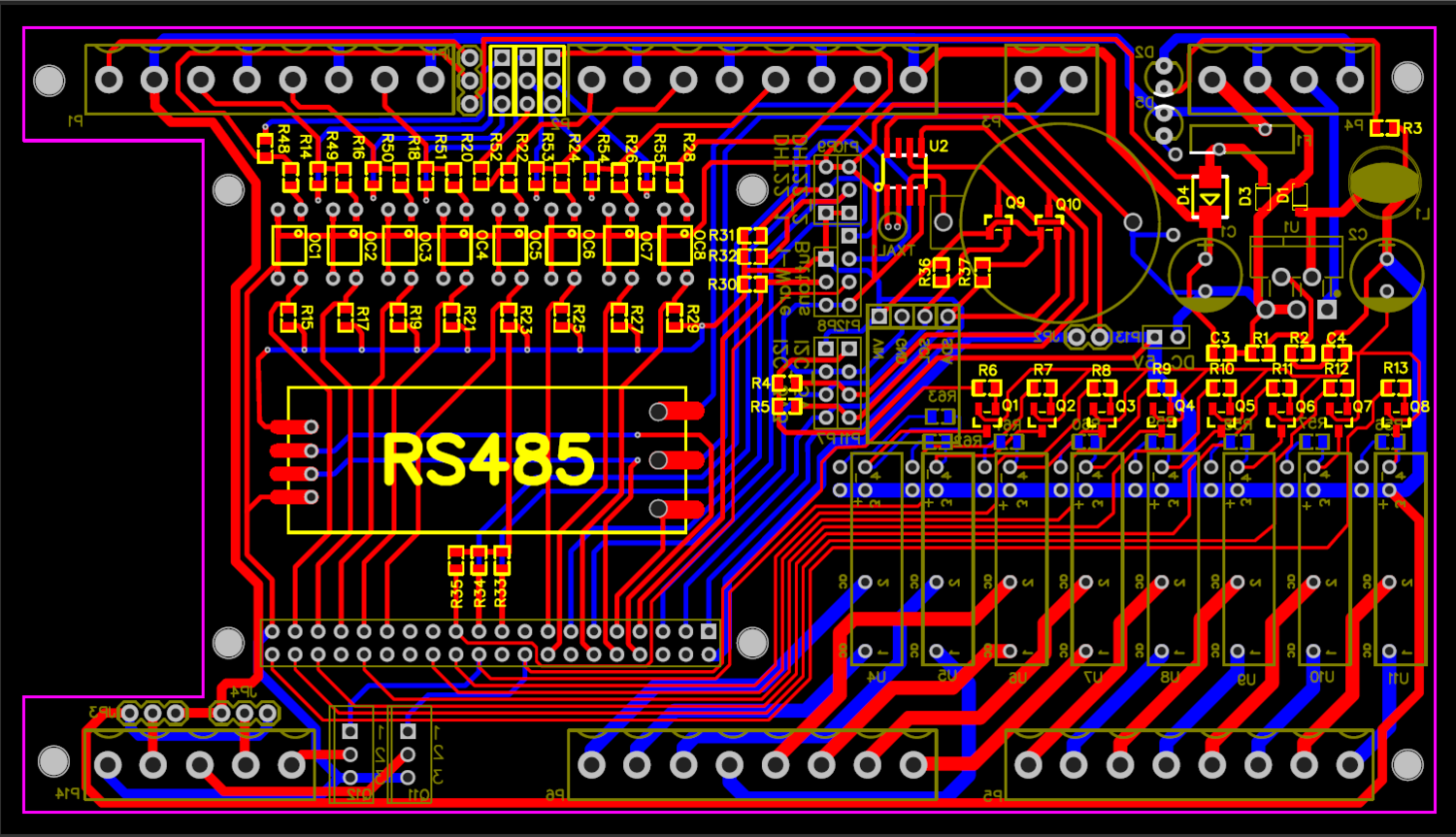

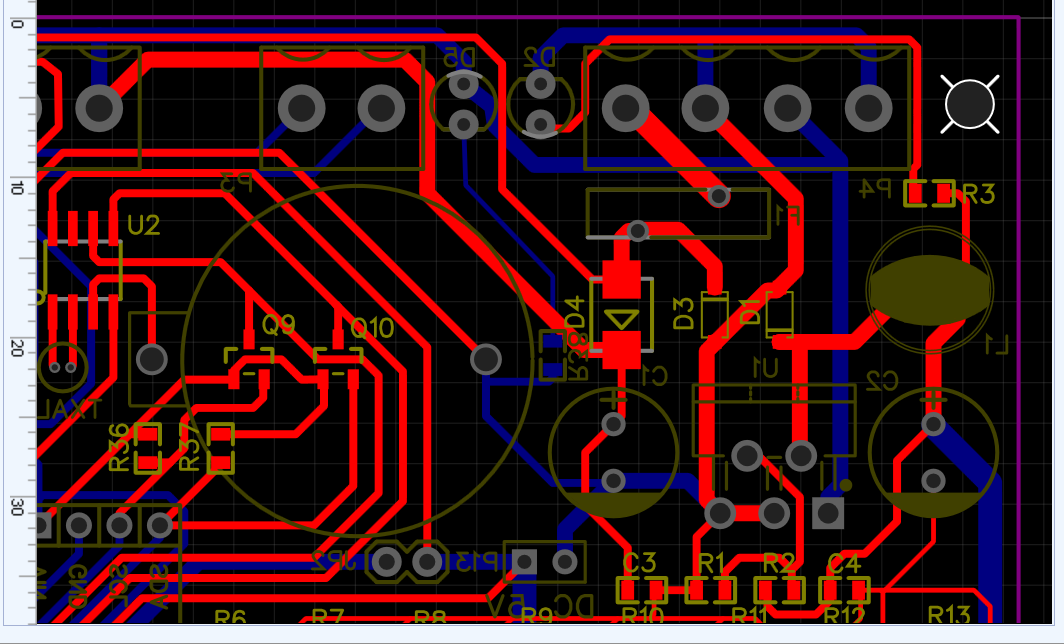

| Светодиод перенес чтоб тоже в дырку из под болта светил
|
| |
| |
| AlekseiK | Дата: Среда, 29.03.2017, 22:54 | Сообщение # 553 |
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Цитата 777 (  ) печатка с выходами на диоды по входам, выходам, питание 12 вольт.
P.S. Zoolu, есть какие-то результаты на новой плате? Фанаты ждут, затаив дыхание)
|
| |
| |
| 777 | Дата: Среда, 29.03.2017, 23:27 | Сообщение # 554 |
|
Группа: Пользователи
Сообщений: 60
Статус: Offline
| Цитата AlekseiK () На сколько диоды/дисплей сократя время автономной работы?
Считайте 18 диодов * на 20ma=360ma. Дисплей пока не понятно сколько он будет светиться и сколько спящий режим.
А что у вас кроме малины еще в автономном режиме будет, интересно знать.
А с чего вы решили, что кросс-плата новая, схемотехника осталась почти та же!Добавлено (29.03.2017, 23:27)
---------------------------------------------
Цитата 777 () Цитата AlekseiK () На сколько диоды/дисплей сократя время автономной работы? Считайте 18 диодов * на 20ma=360ma.
Да, чуть не забыл, этот ток при условии, что все диоды горят, а этого скорее не будет!
|
| |
| |
| 777 | Дата: Четверг, 30.03.2017, 00:08 | Сообщение # 555 |
|
Группа: Пользователи
Сообщений: 60
Статус: Offline
| Zoolu, Вот хотелось бы как то так
|

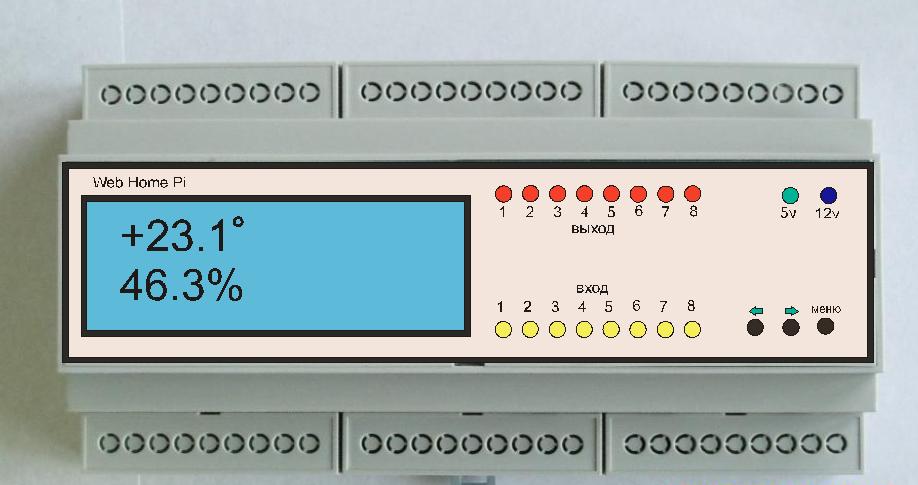

| |
| |
| 777 | Дата: Четверг, 30.03.2017, 00:23 | Сообщение # 556 |
|
Группа: Пользователи
Сообщений: 60
Статус: Offline
| А точнее вот
|

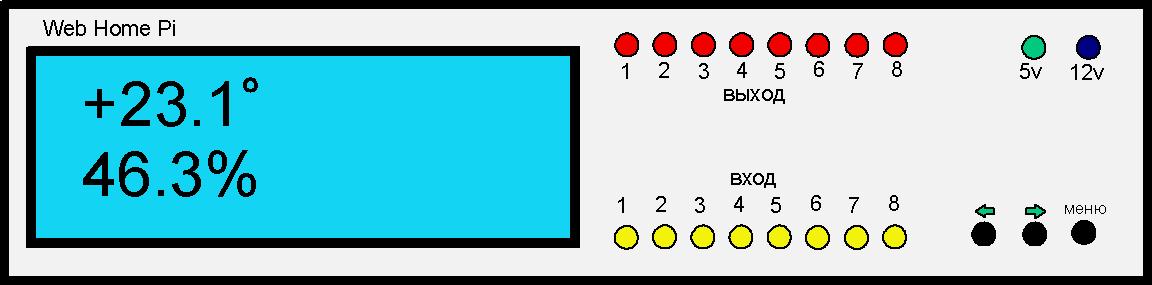

| |
| |
| Admin | Дата: Четверг, 30.03.2017, 06:26 | Сообщение # 557 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата 777 ( ) хотелось чтоб получилось как то так, соответственно светодиодов два ряда будет
А какой смысл в светодиодах, если будет дисплей? Светодиоды будут полезны разве что на этапе отладки самого дисплея. Ну или при использовании текущей версии
А вот наличие оперативной индикации 5 и 12В - полезная функция. Можно еще и индикацию 3,3В добавить.
|
| |
| |
| 777 | Дата: Четверг, 30.03.2017, 07:28 | Сообщение # 558 |
|
Группа: Пользователи
Сообщений: 60
Статус: Offline
| Admin, Смысл:
1.прямой, быстрая оценка ситуации,
2.плюс как отрабатывает схемотехника кросс-платы, а не ПО, не понятно как еще будет организована информативность дисплея, не выведете же одновременно состояние всех входов выходов,
3.пользователю с диодами удобнее и привычнее
4.визуально эстетически красивее будет
Для опытного пользоватеря можно и кросс-плату первой версии оставить, и смотреть через браузер, идем же к эстетике
В принципе каждый решает сам, это мое видение, плюс пустое место использовать, не хотим не ставим.
|
| |
| |
| AlekseiK | Дата: Четверг, 30.03.2017, 08:27 | Сообщение # 559 |
|
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Цитата Admin ( ) Можно еще и индикацию 3,3В добавить.
Промышленный вариант вашей хотелки)) Единственное, не очень в курсе размеров
http://s.aliexpress.com/IfyeyEJzДобавлено (30.03.2017, 08:27)
---------------------------------------------
Цитата 777 ( ) А что у вас кроме малины еще в автономном режиме будет, интересно знать.А с чего вы решили, что кросс-плата новая, схемотехника осталась почти та же!
Если мы говорим "почти та же", то ревизия платы, таки, другая))
|
| |
| |
| Zoolu | Дата: Четверг, 30.03.2017, 08:36 | Сообщение # 560 |
Группа: Пользователи
Сообщений: 490
Статус: Offline
