Raspberry Pi. Общие вопросы. Часть 2 (тема закрыта)
AdminДата: Четверг, 20.10.2016, 14:45 | Сообщение # 1
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Продолжение темы. Начало см. здесь

ВНИМАНИЕ !!! В процессе разработки системы домашней автоматизации было создано несколько различных версий. Из-за этого у многих пользователей возникает путаница - программное обеспечение применяется от одних проектов, прошивки контроллеров от других. Поэтому, перед тем как задавать вопрос, внимательно ознакомьтесь с этой информацией

==============================================================================

Все новые проекты созданные при участии Zoolu (схемы принципиальные, монтажные и прошивки) будут публиковаться по этому адресу.  Ну и обязательно дублироваться здесь. Настоятельная просьба регистрироваться по ИНВАЙТ у Zoolu! Этим вы поможете дальнейшим разработками! Спасибо!

Кросс-плата v.2

Сообщение отредактировал Zoolu - Среда, 22.02.2017, 14:25

AlekseiKДата: Четверг, 30.03.2017, 08:47 | Сообщение # 561
Группа: Пользователи
Сообщений: 68
Статус: Offline
Цитата Zoolu ()
Будут фотографии. В EasyEDA я кстати добавил пару фотографий- можете посмотреть.
Выглядит классно.
Только смущает один момент. RS485 не слишком близко к "дну" корпуса?

ZooluДата: Четверг, 30.03.2017, 08:51 | Сообщение # 562
Группа: Пользователи
Сообщений: 490
Статус: Offline
AlekseiK, нет, там зазор еще остается порядка миллиметра.

AlekseiKДата: Четверг, 30.03.2017, 08:58 | Сообщение # 563
Группа: Пользователи
Сообщений: 68
Статус: Offline
Цитата Zoolu ()
то есть пара нюансов, возникнувших при "запихивании" всего в корпус.
При разработке следующей версии, возможно, стоит рассмотреть вариан, чтобы выходы самой малины (RJ-45 & USB) смотрели не в торец корпуса, как сейчас. А в ту же сторону, что и стандартные выходы корпуса. Это значительно бы облегчило компановку на ДИН рейке. И выглядело бы эстетичнее

777Дата: Четверг, 30.03.2017, 12:11 | Сообщение # 564
Группа: Пользователи
Сообщений: 60
Статус: Offline
Zoolu, Сделайте пожалуйста фотку собранной кросс-платы с другой стороны без малины.

AdminДата: Четверг, 30.03.2017, 16:35 | Сообщение # 565
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Цитата 777 ()
1.прямой, быстрая оценка ситуации,
2.....не выведете же одновременно состояние всех входов выходов,

Конечно вывод будет организован одновременно для всех входов и выходов. Аналогично выводится информация в контроллере RS485

Цитата 777 ()
3.пользователю с диодами удобнее и привычнее
4.визуально эстетически красивее будет

Субъективное мнение. Визуализация информации светодиодами актуальна при постоянном контроле состояния оборудования оператором. В нашем случае ситуация немного иная.

Разумеется, я не имею ничего против светодиодов, даже наоборот, особенно, учитывая то, что сейчас функция дисплея вообще не реализована.
Но во всем должен присутствовать принцип разумной достаточности.

Цитата AlekseiK ()
При разработке следующей версии, возможно, стоит рассмотреть вариан, чтобы выходы самой малины (RJ-45 & USB) смотрели не в торец корпуса, как сейчас. А в ту же сторону, что и стандартные выходы корпуса.

Тут не так все просто, могут возникнуть проблемы при установке платы в корпус. Да и клеммные винтовые разъемы придется "уплотнить"

AlekseiKДата: Четверг, 30.03.2017, 18:22 | Сообщение # 566
Группа: Пользователи
Сообщений: 68
Статус: Offline
Цитата Admin ()
могут возникнуть проблемы при установке платы в корпус
Только, если длина платы больше ширины корпуса. К сожалению, нет ни того ни другого, что бы проверить.

Добавлено (30.03.2017, 18:17)
---------------------------------------------

Цитата Admin ()
разъемы придется "уплотнить"
Возможно, я ошибаюсь, но разъёмы не настолько плотно стоят на плате. А от поперечного расположения малинки, и соответсвенно ее GPIO будет только выигрыш в разводке и компоновке самой кросс-платы. Поправьте, если я не прав

Добавлено (30.03.2017, 18:22)
---------------------------------------------

Цитата Zoolu ()
кривость рук
Антон, на 4-м фото, это дисплей с драйвером + макетка для 3-х кнопок и 2-х диодов? Или я ошибаюсь... ну, а Кривость - понятно. Хочется побыстрее опробовать))

AdminДата: Четверг, 30.03.2017, 19:43 | Сообщение # 567
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Цитата AlekseiK ()
Только, если длина платы больше ширины корпуса. К сожалению, нет ни того ни другого, что бы проверить.

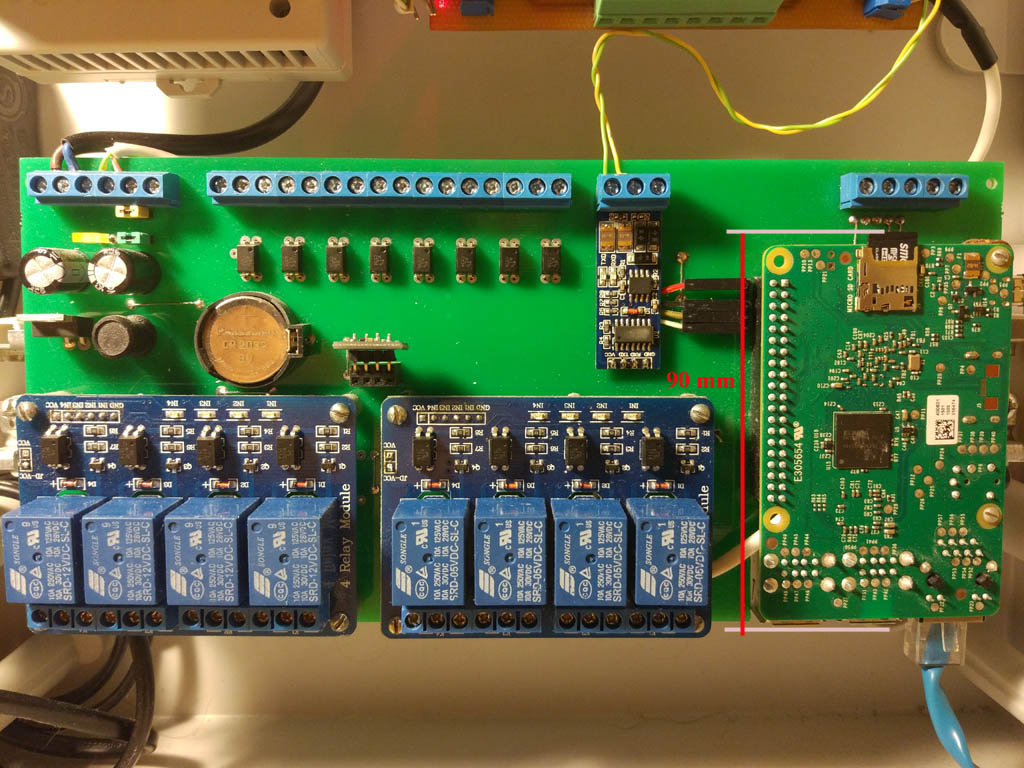

На фото ширина (вернее длина) малины с SD картой. Ширина корпуса 90,2 мм. Теоретически должна войти. Но это уже будет не модификация существующей, а совершенно новая плата, потому что вся топология печатных проводников изменится.
Прикрепления: 5460533.jpg (174.5 Kb)



AlekseiKДата: Четверг, 30.03.2017, 20:40 | Сообщение # 568
Группа: Пользователи
Сообщений: 68
Статус: Offline
Цитата Admin ()
будет не модификация существующей
Я и говорил о следующей версии :-) С изменением топологии, ввиду поперечного расположения GPIO. Проект же должен развиваться, а не топтаться на месте))
Михаил. Спасибо за фото. Думаю, я не ошибся, предположив, что поперечное расположение облегчит разводку. Антон поправит.
Я конечно далек от автоматизации и электроники. Несколько другой профиль. Хоть, и технической направленности. Но, начитавшись различных форумов, убедился во мнении, что силовую часть необходимо отделять от логики. В нашем случае - выносить из модуля. Во-первых, это высвободит место в модуле. И возможно, позволит сделать его более компактным. Во-вторых, сделает его более ремонтнопригодным. Не все дружат с паяльником, чтобы лезть в модуль и перепаивать. А мне видится, что релюхи - наиболее уязвимое место. В третьих, попытка угодить многим и сделать девайс "уневирсальным", навешав релюхи, мофсеты... Как раз и лишает прибор универсальности. Я крайне отрицательно отношусь к "часам с калькулятором" - и не часы, и не калькулятор. Повторяя данный девайс человек будет подгонять свои хотелки под существующие выводы. Мое мнение - человек должен навешивать оконечные устройства на универсальные порты IO, по своему хотению.
P.S. Zoolu обосновывал выбор RTC 1307 его малым размером и доступностью в каждом радио магазине. Не исключаю, что сам 1307 меньше чем 3231... но вот размер батарейки явно проигрывает. Микро СД для сравнения
Прикрепления: 6557099.jpg (472.6 Kb) · 7803849.jpg (470.7 Kb)

777Дата: Четверг, 30.03.2017, 20:50 | Сообщение # 569
Группа: Пользователи
Сообщений: 60
Статус: Offline
Zoolu, спасибо за фотки!

777Дата: Четверг, 30.03.2017, 21:34 | Сообщение # 570
Группа: Пользователи
Сообщений: 60
Статус: Offline
Цитата AlekseiK ()
что силовую часть необходимо отделять от логики


вроде уже эта тема была
http://www.intrahouse.eu/ru/shrpboxru/
Ответ давал Zoolu проблема тянуть шлейф Джипио на исполнительный модуль, вы же эту ссылку и давали.
По теории малина поперек входит, с маленькой доработкой под карту памяти.

Добавлено (30.03.2017, 21:34)
---------------------------------------------

Цитата AlekseiK ()
что силовую часть необходимо отделять от логики

Не используйте просто кросс-плату как силовую часть, поставьте блок исполнительных реле рядом, так вы защитите кросс-плату.
Прикрепления: 8717227.jpg (331.1 Kb) · 6863360.jpg (279.3 Kb) · 1203202.jpg (333.1 Kb)
