Устройство управления и контроля. Часть 3 (тема закрыта)
|
|
| Segador | Дата: Суббота, 03.01.2015, 22:11 | Сообщение # 701 |
Группа: Пользователи
Сообщений: 55
Статус: Offline
| Цитата 123ksn (  ) подразумеваете под первоначальным?
Цитата 123ksn ( ) А если нужен GSM модуль, что бы подключать к разным мозгам
Но это только предположение.
|
| |
| |
| vspishkin | Дата: Воскресенье, 04.01.2015, 10:41 | Сообщение # 702 |
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Цитата svarog1290 ( ) пробовал ли кто то использовать GSM модуль SIM900R?
Плату спаял на модуле sim900 буду пробывать запустить в ближайшее время потом отпишусь
|
| |
| |
| 123ksn | Дата: Воскресенье, 04.01.2015, 11:28 | Сообщение # 703 |
Группа: Пользователи
Сообщений: 480
Статус: Offline
| Цитата vspishkin ( ) Плату спаял на модуле sim900 |
| |
| |
| vspishkin | Дата: Воскресенье, 04.01.2015, 12:16 | Сообщение # 704 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| это одно и тоже отличаются только тем что в R все вывыдено на разьем
|
| |
| |
| svarog1290 | Дата: Воскресенье, 04.01.2015, 22:46 | Сообщение # 705 |
Группа: Пользователи
Сообщений: 62
Статус: Offline
| Доброго времени. Подскажите пожалуйста. Я все таки хочу использовать модуль SIM900R, сравнил АТ команды SIM900D в исходнике с командами SIM900R, различий не обнаружил. Может еще на что то стоит обратить внимание? Какие обязательные правила существуют при разводке GSM модуля?
С уважением Роман.
Сообщение отредактировал svarog1290 - Воскресенье, 04.01.2015, 22:47 |
| |
| |
| vspishkin | Дата: Понедельник, 05.01.2015, 07:49 | Сообщение # 706 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Правила такие же как и удругих модулей питание хорошее , дорожки на питание потолще
Сообщение отредактировал vspishkin - Понедельник, 05.01.2015, 07:55 |
| |
| |
| alex152 | Дата: Понедельник, 05.01.2015, 11:42 | Сообщение # 707 |
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Цитата svarog1290 ( ) Может еще на что то стоит обратить внимание?
В первую очередь надо обратить внимание на железо (назначение выводов и количество аудиоканалов), а команды на все семейство sim900 должны быть одинаковые.
|
| |
| |
| Admin | Дата: Понедельник, 05.01.2015, 19:55 | Сообщение # 708 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата svarog1290 ( ) Какие обязательные правила существуют при разводке GSM модуля?
Под модулем желательно оставить максимально возможную площадь общего проводника.
Особое внимание уделить питанию (указывалось выше). Вход DTMF декодера выполнить по симметричной схеме.
|
| |
| |
| Николай | Дата: Вторник, 06.01.2015, 06:48 | Сообщение # 709 |
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Вот корявый наглядный вариант односторонней платы, но если проблема со зрением и дрожат руки то пойдет.
У меня устройство работает и выполняет свои функции.
Я советую плату GSM модуля разрабатывать отдельно думаю, что автор нас порадует новыми разработками и тогда с меньшими затратами можно перейти на другие мозги.
Учитывая эти ошибки я собираю другой модуль, что бы автор не заст ал меня врасплох.
PS автору спасибо за поздравления успехов и удачи.
Сообщение отредактировал Николай - Вторник, 06.01.2015, 07:06 |
| |
| |
| svarog1290 | Дата: Суббота, 10.01.2015, 11:55 | Сообщение # 710 |
|
Группа: Пользователи
Сообщений: 62
Статус: Offline

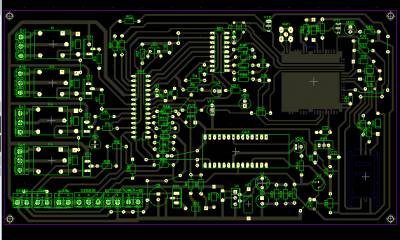

| Переделал немного плату под SIM900R Вроде без косяков, посмотрите пожалуйста, все ли соблюдено. Если что то не так, не сочтите за трудность, ткните носом  Добавлено (10.01.2015, 11:55)
---------------------------------------------
Кто скажет вердикт?)
|
| |
| |
