| Segador | Дата: Пятница, 02.01.2015, 22:00 | Сообщение # 691 |
Группа: Пользователи
Сообщений: 55
Статус: Offline
| Цитата svarog1290 (  ) Я думаю что должна быть вот эта LM2576T-5.0
|

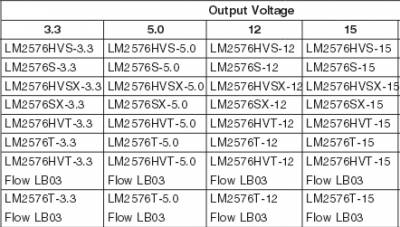

| |
| |
| rzloy | Дата: Пятница, 02.01.2015, 22:13 | Сообщение # 692 |
Группа: Пользователи
Сообщений: 64
Статус: Offline
| Нужна регулируемая LM2576T-ADJ(Uвх=4….40V)
Делителем 2ком и 1ком выставляется выходное напряжение.
НЕрегулируемым делитель ненужен, включите мозг
Сообщение отредактировал rzloy - Пятница, 02.01.2015, 22:15 |
| |
| |
| 123ksn | Дата: Пятница, 02.01.2015, 22:30 | Сообщение # 693 |
Группа: Пользователи
Сообщений: 480
Статус: Offline
| Информация для Админа. Возникла у меня небольшая проблема с УУиК. Что бы решить проблему потребовалось вспомнить, что куда подключено. Посмотрел первый пост в этой ветке. Некоторой информации не хватает.
Предлагаю добавить информацию:
1)про реле №4,
2)более внятно описать назначение (свойства) светодиода "Alarm"
3)перечислить команды дистанционного управления, набираемые с клавиатуры телефона (6*/ 6# постановка/снятия с охраны)

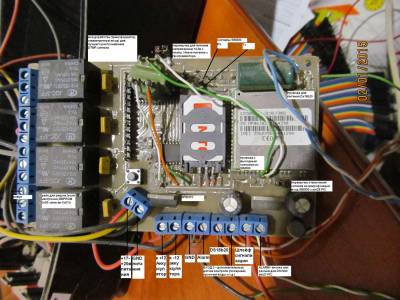

4)прикрепить типа такой фотки с описанием разъемов
|
| |
| |
| Segador | Дата: Пятница, 02.01.2015, 23:15 | Сообщение # 694 |
|
Группа: Пользователи
Сообщений: 55
Статус: Offline
| Цитата rzloy ( ) Нужна регулируемая LM2576T-ADJ(Uвх=4….40V)Делителем 2ком и 1ком выставляется выходное напряжение.
НЕрегулируемым делитель ненужен, включите мозг
Регулируемая, это значит меняется Uвых, у указанной м/с Uвых=1,2...40V, при этом в делителе используются
сопротивления других номиналов (есть даже переменное).
А чтобы понять, что во всех микросхемах НЕрегулируемых, есть внутренний делитель (R1 и R2),
который определяет величину выходного напряжения, действительно нужен мозг
|
| |
| |
| rzloy | Дата: Суббота, 03.01.2015, 00:15 | Сообщение # 695 |
|
Группа: Пользователи
Сообщений: 64
Статус: Offline
| Поясню, хотя это уже говорилось не раз. В данной схеме модуль sim300 или sim900 запитан через выводы BATT, то есть вместо лития. Поэтому нужно стабилизатор на 4.2 вольта ,не более !!! Надеюсь дальше становится все понятно про lm2576.......
|
| |
| |
| 123ksn | Дата: Суббота, 03.01.2015, 10:14 | Сообщение # 696 |
|
Группа: Пользователи
Сообщений: 480
Статус: Offline
| И опять для Админа. Очевидно, требуется добавить информацию про напряжение питания схемы (+4.3в) от стабилизатора LM2576T-ADJ и 13.6 для зарядки аккумулятора после LM7815.
|
| |
| |
| Николай | Дата: Суббота, 03.01.2015, 17:23 | Сообщение # 697 |
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Я думаю можно заменить LM7815 на DSN2596S (модуль стабилизатора на LM2596S-ADJ),я воспользовался схемой автора, модуля у меня тогда не было.
Рекомендации:
Лучше выставить напряжение 4,3 В вольт, а затем выпаять его, замерить сопротивления и заменить постоянными. Если
китайцы правильно собрали схему, то нужно 1К и 2,2К Я думаю так будет надежнее.
Сообщение отредактировал Николай - Суббота, 03.01.2015, 17:50 |
| |
| |
| Segador | Дата: Суббота, 03.01.2015, 19:04 | Сообщение # 698 |
|
Группа: Пользователи
Сообщений: 55
Статус: Offline
| Николай, подскажите. пжл, исходя из вашего опыта создания данного устройства, какой вариант реализации этого устройства предпочтительней, первоначальный или Light? Может и другие участники выскажутся о своих предпочтениях по данному вопросу?
|
| |
| |
| 123ksn | Дата: Суббота, 03.01.2015, 20:06 | Сообщение # 699 |
|
Группа: Пользователи
Сообщений: 480
Статус: Offline
| Цитата Николай ( ) Лучше выставить напряжение 4,3 В вольт, а затем выпаять его, замерить сопротивления и заменить постоянными. Если китайцы правильно собрали схему, то нужно 1К и 2,2К Я думаю так будет надежнее. Цитата Segador ( ) какой вариант реализации этого устройства предпочтительней, первоначальный или Light? |
| |
| |
| Николай | Дата: Суббота, 03.01.2015, 20:23 | Сообщение # 700 |
|
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Цитата Segador ( ) Николай, подскажите. пжл, исходя из вашего опыта создания данного устройс
Какое конструктивное исполнение выбрать при изготовлении этого устройства, нужно рассматривать в каждом случае индивидуально.
Первый (интегрированный) вариант, сложный в изготовлении двухсторонней
печатной платы, можно развести дорожки и на односторонней плате, но это
как повезет.
Light версия легче выявить "косяки", если вы умеете задавать команды и еще плату модуля
можно сделать универсальной и использовать в другом устройстве.
|
| |
| |
