Устройство управления и контроля. Часть 1 (тема закрыта)
|
|
| Admin | Дата: Вторник, 18.10.2011, 22:38 | Сообщение # 141 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Действительно, что-то меня немного заклинило, спутал с SIM900 (без буквы)
А SIM900D это полный аналог, всё правильно....
|
| |
| |
| jon | Дата: Вторник, 18.10.2011, 22:39 | Сообщение # 142 |
Группа: Пользователи
Сообщений: 67
Статус: Offline
| В EEPROM все прописывается, а соединения все равно нет и с новой прошивкой.
|
| |
| |
| Admin | Дата: Вторник, 18.10.2011, 22:55 | Сообщение # 143 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Тогда давайте начнём с самого начала. Если модуль запускается, с питанием микроконтроллера должно всё быть ок и всё же проверьте, сколько там. Должно быть около 4,3В. Далее необходимо проверить передачу сигналов от USART контроллера на GSM модуль. Сделать это лучше всего в терминальной программе, подключившись через согласующее устройство на МАХ3232.
|
| |
| |
| jon | Дата: Суббота, 22.10.2011, 14:01 | Сообщение # 144 |
|
Группа: Пользователи
Сообщений: 67
Статус: Offline

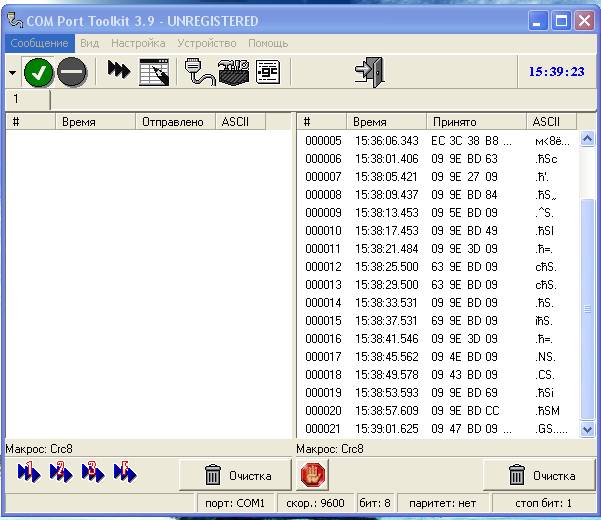

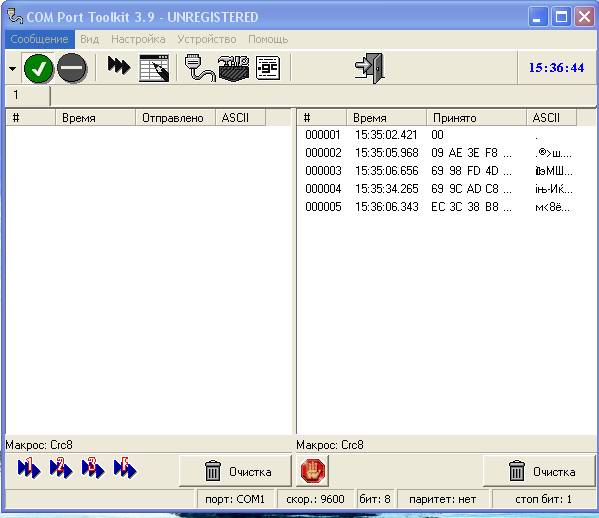

| Скрины при включении модуля и при попытке соединения.
Напряжение 4,2в.
|
| |
| |
| Admin | Дата: Суббота, 22.10.2011, 14:39 | Сообщение # 145 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Ну всё понятно. Модуль не переключился для работы на скорости 19,2 кбит\сек. Попробуйте это сделать принудительно через терминальную программу и сохраните настройки:
AT+ IPR=19200
AT&W
Похожая проблема была рассмотрена в соседней ветке - GSM модуль на базе SIM300D
|
| |
| |
| jon | Дата: Суббота, 22.10.2011, 15:54 | Сообщение # 146 |
|
Группа: Пользователи
Сообщений: 67
Статус: Offline

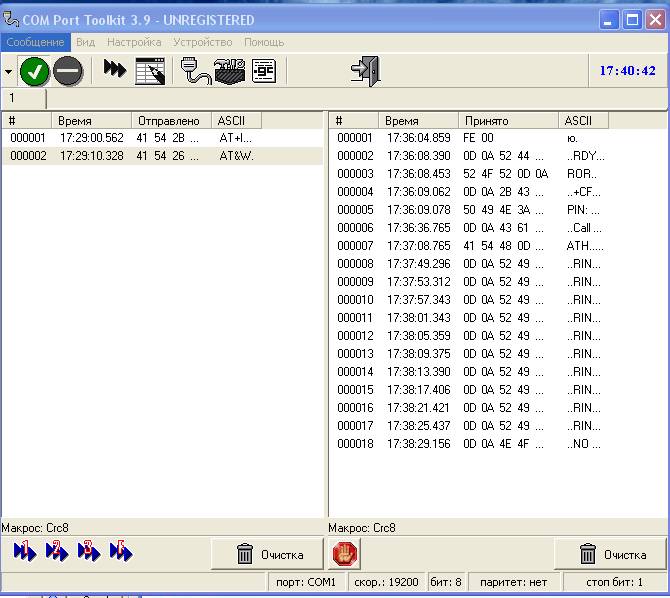

| Что-то я не так делаю?
|
| |
| |
| Admin | Дата: Суббота, 22.10.2011, 16:59 | Сообщение # 147 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Да нет, всё правильно делаете, вижу, что модуль переключился на 19,2. Теперь всё должно работать. А какая прошивка залита, с прописаным количеством вызовов и паролем 1234?
|
| |
| |
| jon | Дата: Суббота, 22.10.2011, 17:10 | Сообщение # 148 |
|
Группа: Пользователи
Сообщений: 67
Статус: Offline

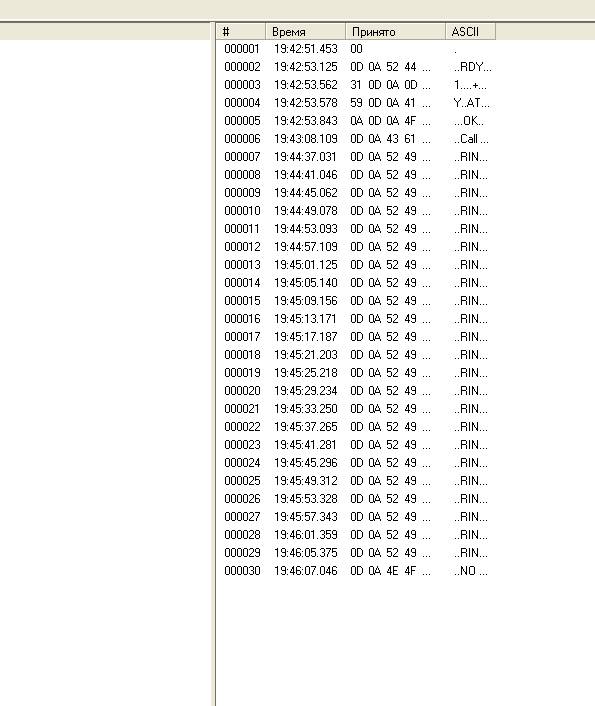

| Считаный HEX
|
| |
| |
| Admin | Дата: Суббота, 22.10.2011, 17:16 | Сообщение # 149 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Теперь уже и затрудняюсь что-либо ответить. Проверьте на всякий случай линию ТX модуля---->RХ микроконтроллера. Если всё ОК, то попробуйте чуть-чуть поднять питание, но не более 4,4В!
|
| |
| |
| jon | Дата: Суббота, 22.10.2011, 18:55 | Сообщение # 150 |
|
Группа: Пользователи
Сообщений: 67
Статус: Offline
| Питание 4,36v . при 4.6v накрылась SIM карта,модуль остался жив,но соединения нет
|
| |
| |
