Устройство управления и контроля. Часть 1 (тема закрыта)
AdminДата: Суббота, 22.10.2011, 20:05 | Сообщение # 151
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Ну я же предупреждал:
Quote (Admin)
то попробуйте чуть-чуть поднять питание, но не более 4,4В!

Затрудняюсь пока что-либо сказать. Микроконтроллер не воспринимает RING. Или же воспринимает, но неправильно обрабатывает. Скиньте ещё пожалуйста скриншот Вашего EEPROM.

jonДата: Суббота, 22.10.2011, 20:59 | Сообщение # 152
Группа: Пользователи
Сообщений: 67
Статус: Offline

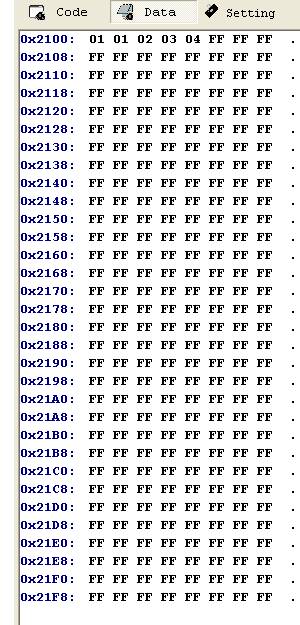

EEPROM
Прикрепления: 4129756.jpg (59.7 Kb)

AdminДата: Воскресенье, 23.10.2011, 11:42 | Сообщение # 153
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
С EEPROM всё в порядке.

Давайте сделаем следующим образом - с терминальной программы подайте на микроконтроллер команду RING. Контроллер должен выдать команду на подключение (включится светодиод) после запрограммированного числа вызовов (в нашем случае - 1).



jonДата: Воскресенье, 23.10.2011, 19:25 | Сообщение # 154
Группа: Пользователи
Сообщений: 67
Статус: Offline

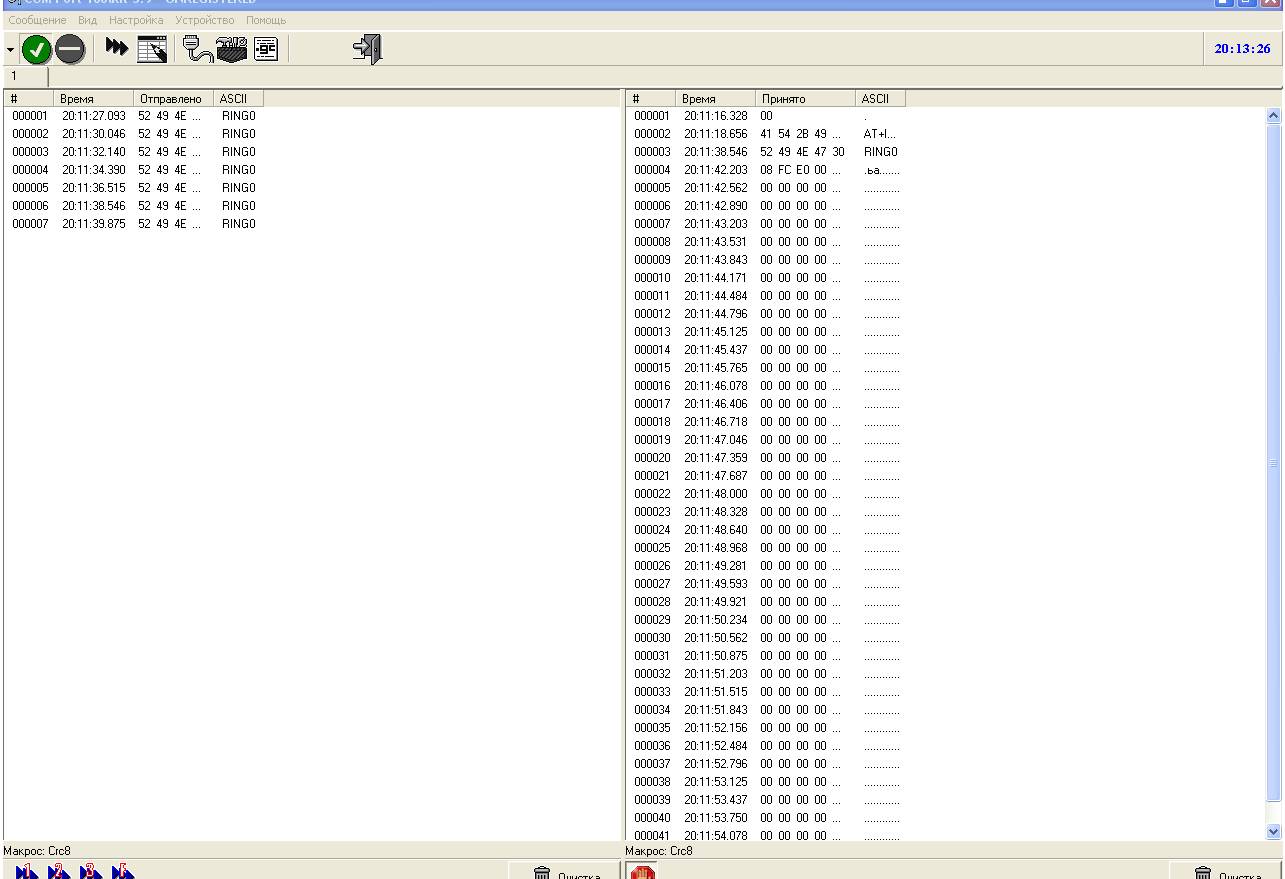

Отсоединил модуль от контроллера по RX.TX и выпаял все кроме светодиодов и кварца,результат во вложении.
Прикрепления: 3142492.jpg (125.7 Kb)

AdminДата: Понедельник, 24.10.2011, 07:52 | Сообщение # 155
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Вы команду RING куда отправляете - в модуль или в микроконтроллер?

jonДата: Понедельник, 24.10.2011, 17:03 | Сообщение # 156
Группа: Пользователи
Сообщений: 67
Статус: Offline
В микроконтроллер,

AdminДата: Понедельник, 24.10.2011, 19:47 | Сообщение # 157
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Ну тогда грешить осталось только на микроконтроллер. Прикрепляю файл Протеуса, в котором прекрасно видно, что подключение происходит после первой посылки из терминала символа R (команды RING) с прошивкой 1_0_mem. Проверяйте вход RX USART микроконтроллера, других вариантов просто нет. При условии, что схема согласования с COM портом компа собрана правильно.
Прикрепления: DU_SIM300.zip (14.3 Kb)

sgon61Дата: Воскресенье, 30.10.2011, 11:18 | Сообщение # 158
Группа: Пользователи
Сообщений: 4
Статус: Offline
Уважаемый Admin.Подскажите пожалуйста куда девать 7-ю ногу МК ,если не нужен контроль питания.

AdminДата: Воскресенье, 30.10.2011, 16:31 | Сообщение # 159
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Никуда девать не нужно, оставить всё как есть.
Диод VD2, резисторы R5 и R6 можно не устанавливать.



flusДата: Понедельник, 31.10.2011, 16:24 | Сообщение # 160
Группа: Пользователи
Сообщений: 9
Статус: Offline
Привет всем участникам и благодарность авторам проекта! Если идея с термоконтролем не умерла, то ждем с нетерпением, это значительно расширяет сферу применения . Одно из многих - управление кондиционером в доме, где никого нет, долго не будет, или вот - вот приедут... С удовольствием бы платку нарисовал, надеюсь - не самая худшая будет.
