| Продолжение темы. Начало см. здесь
ВНИМАНИЕ !!! В процессе разработки системы домашней автоматизации было создано несколько различных версий. Из-за этого у многих пользователей возникает путаница - программное обеспечение применяется от одних проектов, прошивки контроллеров от других. Поэтому, перед тем как задавать вопрос, внимательно ознакомьтесь с этой информацией
==============================================================================
Все новые проекты созданные при участии Zoolu (схемы принципиальные, монтажные и прошивки) будут публиковаться по этому адресу. Ну и обязательно дублироваться здесь. Настоятельная просьба регистрироваться по ИНВАЙТ у Zoolu! Этим вы поможете дальнейшим разработками! Спасибо!
Кросс-плата v.2
Сообщение отредактировал Zoolu - Среда, 22.02.2017, 14:25 |
| |
| |
| Winsor | Дата: Воскресенье, 09.04.2017, 08:58 | Сообщение # 671 |
Группа: Пользователи
Сообщений: 91
Статус: Offline
| У меня 2 малины одна в гараже вторая будет стоять на даче. Так вот в Гараже у меня работают 9 Датчиков ds18b20. И еще планирую подрубить штук 5. У меня самодельный котел на отработке и его нужно по максимому контролировать. А на даче там датчиков 20 это минимум. Так что то что предложил Zoolu очень удобно было бы. Добавлено (09.04.2017, 08:58)
---------------------------------------------
И Михаил с домашним заданием справился на половину :). как раз не могу добавить еще датчики в пустые места в конфигурации. точней как вы писали
"Но инициализацию и обработку этих датчиков необходимо прописать в js- и pyton скриптах аналогично, как это сделано для двух первых датчиков."
Не получилось найти эти скрипты, точней вроде все какие пересмотрел не нашел информации о этих двух датчиков которые уже есть в конфигурации.
С остальным разобрался.
|
| |
| |
| Николай | Дата: Воскресенье, 09.04.2017, 10:48 | Сообщение # 672 |
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Цитата Admin () загрузка CPU при работе сейчас меньше 1%. Цитата Winsor (  ) не могу добавить еще датчики в пустые места в конфигурации. |
| |
| |
| Admin | Дата: Воскресенье, 09.04.2017, 10:58 | Сообщение # 673 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Я так понимаю, что мнения по количеству датчиков разделились
Цитата Winsor ( ) Не получилось найти эти скрипты, точней вроде все какие пересмотрел не нашел информации о этих двух датчиков которые уже есть в конфигурации.
Так вот же они:
JS:
//============================= ПЕРВЫЙ ДАТЧИК DS18B20
setInterval ("callMacro_getcelsius_1()", 5000);{
}
function callMacro_getcelsius_1(){
webiopi().callMacro("getcelsius_1", [], macro_getcelsius_1_Callback);
}
function macro_getcelsius_1_Callback(macro, args, data) {
gauge0 = data
}
Python:
#===================== DS18B20 #1
@webiopi.macro
def getcelsius_1():
global celsius_1
if sensor_3 == 1:
try:
celsius_1 = tmp1.getCelsius()
print (celsius_1)
return "%.1f" % celsius_1
except KeyboardInterrupt:
raise SystemExit
except Exception as e:
pass
else:
pass

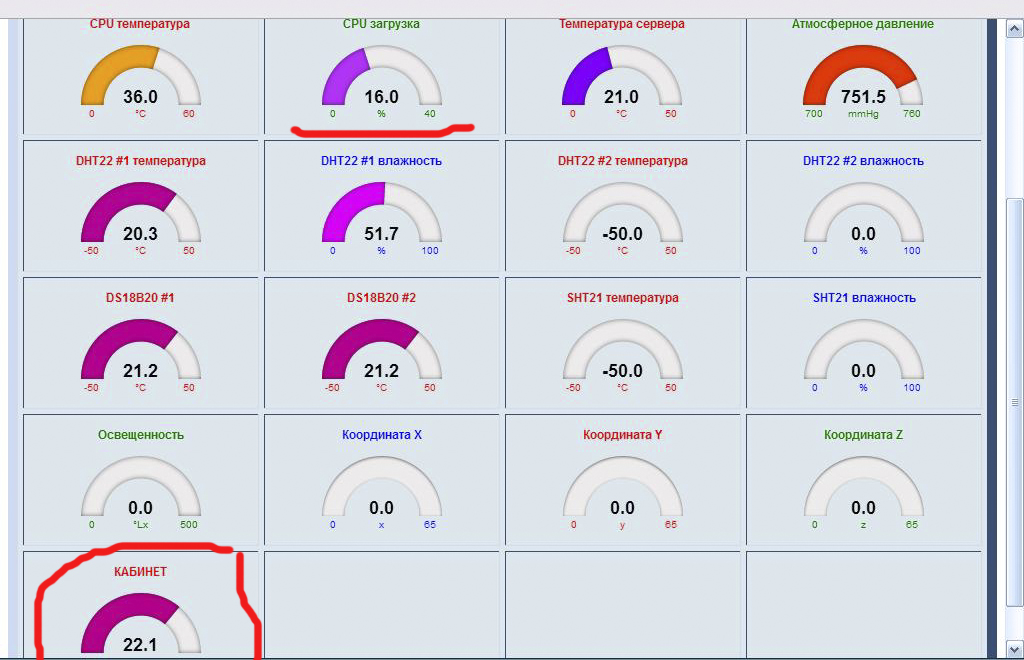

Цитата Николай ( ) У меня загрузка зашкаливает (см. рис.) пришлось увеличить диапазон.
Если такая загрузка держится в течении длительного времени, смотрите, возможно, где-то уже накосячили. Действительно, после включения загрузка CPU может быть до 50%, но затем падает до 1%
|
| |
| |
| Barmaley | Дата: Воскресенье, 09.04.2017, 13:14 | Сообщение # 674 |
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Тоже выскажу свое мнение.
10 штук ds18b20 более чем достаточно. Лично мне очень сложно представить, что можно контролировать в гараже 15-ю датчиками. Ну разве что там оборудован цех с несколькими линиями по производству самогона
Думаю, самым оптимальным вариантом было бы добавить 6 датчиков (итого 8), а два резерва оставить "на всякий случай". И на этом с центральным модулем можно заканчивать. Единственное, что добавил бы - это установленные в процентах уровни (значения) при использовании PWM. Ну в принципе, эти доработки по датчикам и ШИМ при необходимости сделаю самостоятельно.
Так же хочу сказать огромное спасибо автору за проделанную работу!!
|
| |
| |
| UQMA | Дата: Воскресенье, 09.04.2017, 13:23 | Сообщение # 675 |
Группа: Пользователи
Сообщений: 8
Статус: Offline
| Цитата Barmaley ( ) Думаю, самым оптимальным вариантом было бы добавить 6 датчиков (итого 8), а два резерва оставить "на всякий случай". И на этом с центральным модулем можно заканчивать.
Полностью согласен, и мое СПАСИБО Автору!!
|
| |
| |
| griganam | Дата: Воскресенье, 09.04.2017, 14:35 | Сообщение # 676 |
Группа: Пользователи
Сообщений: 27
Статус: Offline
| У меня для контроля за отоплением используются 6 DS18B20, так-же считаю, что 8 шт. достаточно(2 в запасе на другие датчики) максимально DS18B20 можно вынести на 10-12 м. и то при питании 5 В. Не вижу смысла растягивать шлейф на такие расстояния, для этого лучше использовать отдельные модули, ведь можно на базе существующих модулей все это контролировать( в крайнем случае можно спроектировать новые модули для этих задач)
|
| |
| |
| Winsor | Дата: Воскресенье, 09.04.2017, 15:56 | Сообщение # 677 |
|
Группа: Пользователи
Сообщений: 91
Статус: Offline
| Цитата Barmaley ( ) Тоже выскажу свое мнение.10 штук ds18b20 более чем достаточно. Лично мне очень сложно представить, что можно контролировать в гараже 15-ю датчиками. Ну разве что там оборудован цех с несколькими линиями по производству самогона
Цитата griganam ( ) У меня для контроля за отоплением используются 6 DS18B20, так-же считаю, что 8 шт. достаточно(2 в запасе на другие датчики) максимально DS18B20 можно вынести на 10-12 м. и то при питании 5 В. Не вижу смысла растягивать шлейф на такие расстояния, для этого лучше использовать отдельные модули, ведь можно на базе существующих модулей все это контролировать( в крайнем случае можно спроектировать новые модули для этих задач)
Ds18b20 самый дальний которые у меня стоит это 25 метров и работает он отлично. Читал что люди и 100 метров делают линк для таких датчиков и тоже нету проблем.
А вот скажите что делать если на даче нужно контролировать просто температуру в разных помещениях и находятся они от малины в 50-70 метров? а с них нужно собирать информацию в одно место. Так что кому как :).Добавлено (09.04.2017, 15:56)
---------------------------------------------

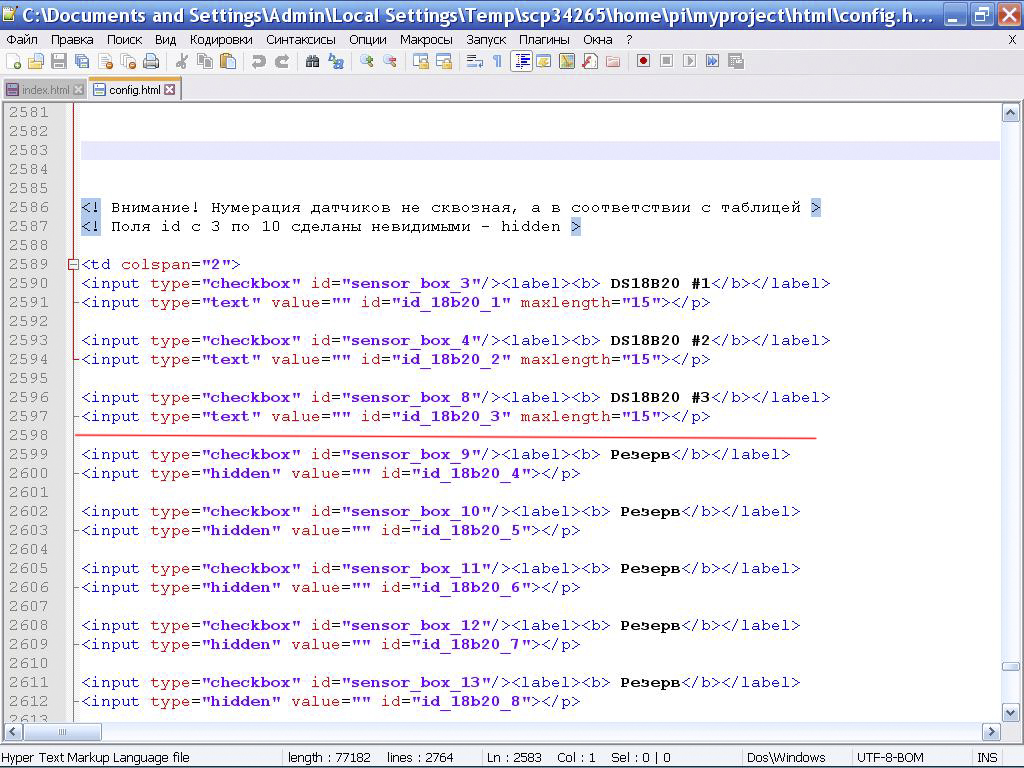

Михаил я нашел эти скрипты. Скопировал и продублировал их и заменил значения. Перезагрузил малину но веб загружается так же как и раньше. Возможно еще где то нужно даписать что бы эти датчики появились так же как и первые.
Копировал и продублировал с заменой значений в index.html и script_sensor.py
|
| |
| |
| Николай | Дата: Воскресенье, 09.04.2017, 16:41 | Сообщение # 678 |
|
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Цитата Winsor ( ) Возможно еще где то нужно даписать |
| |
| |
| Admin | Дата: Воскресенье, 09.04.2017, 18:14 | Сообщение # 679 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата Winsor ( ) И еще у меня тепловая пушка на солярке. и тут так же датчики что бы ее можно было включить удаленно и контролировать температуру на ней. это еще 3 датчика :)..
А на отработке не пробовали делать? Разрабатывал я когда-то контроллер для горелки Бабингтона, очень популярная тема была на форуме.
Цитата Winsor ( ) Михаил я нашел эти скрипты. Скопировал и продублировал их и заменил значения. Перезагрузил малину но веб загружается так же как и раньше. Возможно еще где то нужно даписать что бы эти датчики появились так же как и первые.
Копировал и продублировал с заменой значений в index.html и script_sensor.py
Доступ в тимвьювер откройте.
|
| |
| |
| Winsor | Дата: Воскресенье, 09.04.2017, 18:58 | Сообщение # 680 |
|
Группа: Пользователи
Сообщений: 91
Статус: Offline
| Нет не дописывал. Спасибо Большое Николай. Теперь все работает
Добавлено (09.04.2017, 18:44)
---------------------------------------------
Цитата Admin ( ) А на отработке не пробовали делать? Разрабатывал я когда-то контроллер для горелки Бабингтона, очень популярная тема была на форуме.
Михаил у меня котел на отработке уже есть. Тепловая пушка только для того что бы скажем запустить ее из домаза час до того когда я приеду в гараж. Что бы было тепло там. А потом уже запустить котел. Как с малиной разберусь выложу видео как все у меня работает.
Михаил а скажите вот у меня масло подается мотором на 12 в. Скажем когда я прихожу то запускаю на максимум а когда температура нагревается до 60 градусов то уменьшаю напряжения до 7 вольт. Я так понимаю для автоматической реализации данной идеи мне нужен контроллер шим? таких много на али продают типа таких?Добавлено (09.04.2017, 18:58)
---------------------------------------------
Михаил в меню конфигурации что обозначает Режим PWM?
