Устройство управления и контроля. Часть 3 (тема закрыта)
|
|
| Николай | Дата: Четверг, 11.12.2014, 22:08 | Сообщение # 621 |
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Цитата vspishkin (  ) что тут дело не прошивке
Если Вам не трудно попробуйте протестировать тоновое меню в версии 1.7,
У меня тоже сим 900д
СпасибоДобавлено (11.12.2014, 22:08)
---------------------------------------------
Admin, Я перевел версию 1.7 на работу с тональными сигналами у меня вопрос?
почему вместо тона слышен тихий щелчок, перемычка JMP1 в положение 2, с12 100п.
С версией 1.5 тон есть.
Сообщение отредактировал Николай - Четверг, 11.12.2014, 20:24 |
| |
| |
| Admin | Дата: Пятница, 12.12.2014, 02:54 | Сообщение # 622 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| В ячейке ЕЕPROM 0х0В должен быть прописан режим работы с тональными сигналами - т.е значение 0х00
|
| |
| |
| Николай | Дата: Пятница, 12.12.2014, 10:03 | Сообщение # 623 |
|
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Admin, извините - это я заработался.
Меня сбило то, что я в версии 1.5 значение ячейки ЕЕPROM 0х0В не менял, но тон был.
Сообщение отредактировал Николай - Пятница, 12.12.2014, 11:08 |
| |
| |
| alex152 | Дата: Пятница, 12.12.2014, 10:39 | Сообщение # 624 |
Группа: Пользователи
Сообщений: 366
Статус: Offline

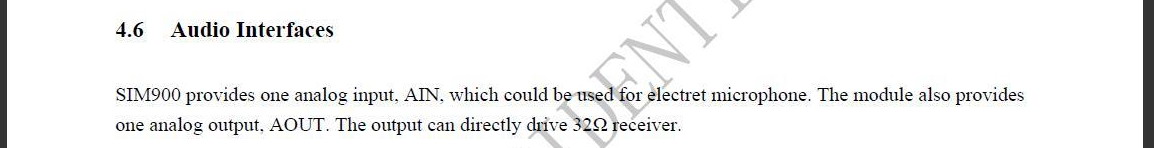

| Цитата vspishkin ( ) что тогда такое Linein_R Linein_L написано в даташите что это Line Input

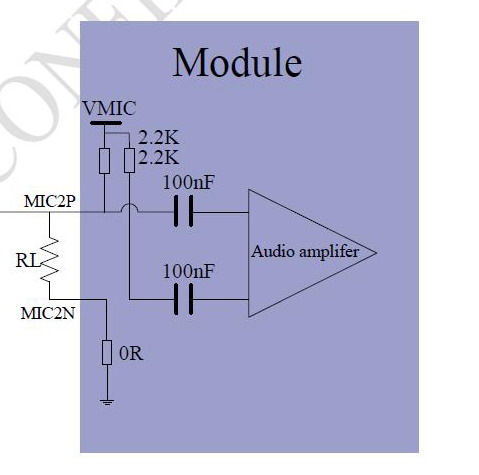

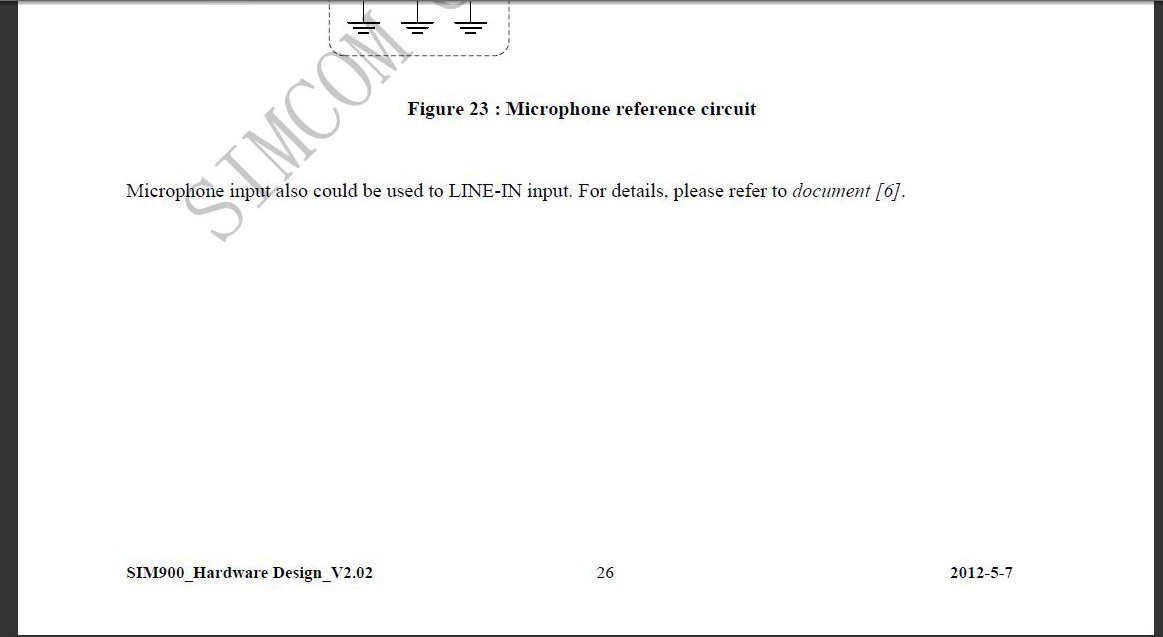

Читайте AN_SIM900_Audio LINE-IN input_V1.01.pdf и обратите внимание на п.1 документа
|
| |
| |
| Николай | Дата: Пятница, 12.12.2014, 10:59 | Сообщение # 625 |
|
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Случайно в модуле повредил одну площадку входа микрофона при касании второго входа слышен фон.
Как в таком случаи подключить микрофон?
|
| |
| |
| alex152 | Дата: Пятница, 12.12.2014, 11:27 | Сообщение # 626 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Цитата Николай ( ) повредил одну площадку входа микрофона
|
| |
| |
| Николай | Дата: Пятница, 12.12.2014, 12:25 | Сообщение # 627 |
|
Группа: Пользователи
Сообщений: 579
Статус: Offline
| alex152, а на один вывод, где при прикосновении пальцем слышен фон, нельзя подключить?
Беда в том что вывода не видно.
Сообщение отредактировал Николай - Пятница, 12.12.2014, 12:31 |
| |
| |
| alex152 | Дата: Пятница, 12.12.2014, 13:06 | Сообщение # 628 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Цитата Николай ( ) на один вывод, где при прикосновении пальцем слышен фон, нельзя подключить?
PS. И вообще, зачем туда лазить пальцами? А потом будете спрашивать, почему модем (микроконтролер, DTMF-декодер) неадекватно себя ведут?
Сообщение отредактировал alex152 - Пятница, 12.12.2014, 13:21 |
| |
| |
| vspishkin | Дата: Пятница, 12.12.2014, 19:58 | Сообщение # 629 |
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Цитата alex152 ( ) Интересно, что это за даташит такой
тогда так , какая функция выводов 19-20 и 23 24 ?
http://ddn.radioliga.com/cnt/11/2-0.JPG
Ccылка на даташит с этого сайта) http://electromost.com/load....1-0-200
Написано что вход
Сообщение отредактировал vspishkin - Пятница, 12.12.2014, 22:22 |
| |
| |
| alex152 | Дата: Пятница, 12.12.2014, 23:12 | Сообщение # 630 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline

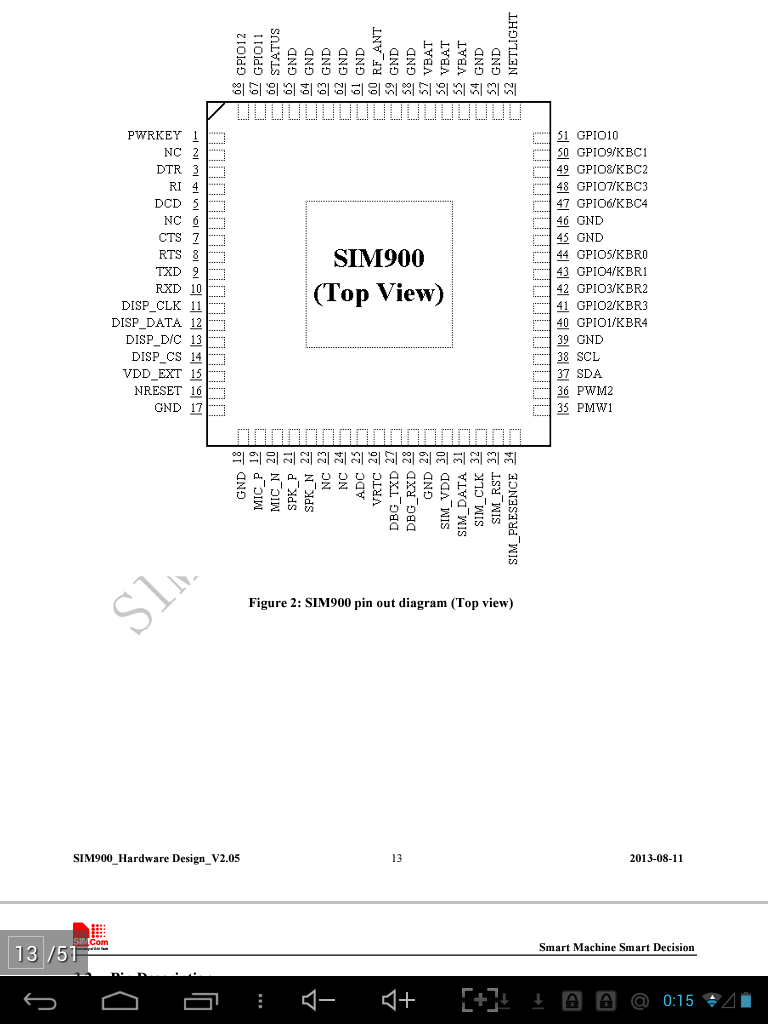

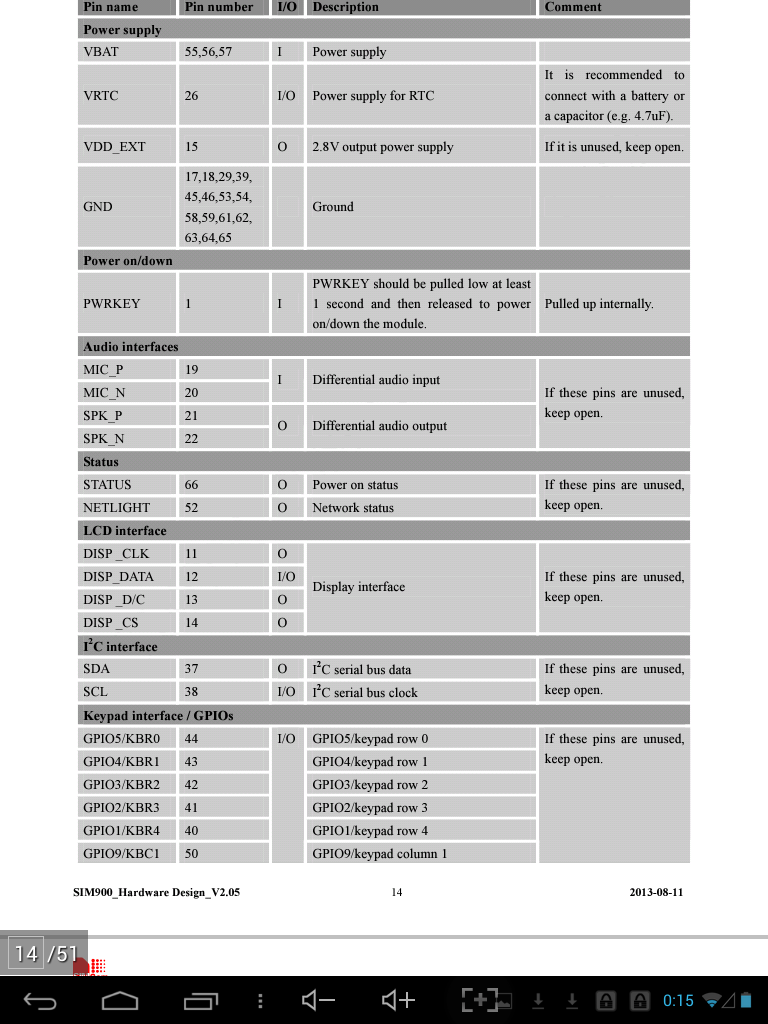

| Vspishkin, а теперь посмотрите более свежий даташит 2.05 от 2013 г. Тут уже эти два вывода не задействованы :). Осталось понять какой версии будет соответствовать ваш модуль.
Сообщение отредактировал alex152 - Пятница, 12.12.2014, 23:18 |
| |
| |
