Устройство управления и контроля. Часть 3 (тема закрыта)
|
|
| vspishkin | Дата: Среда, 05.11.2014, 19:02 | Сообщение # 481 |
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Цитата anatolij25 (  ) устраню жужжание(очень сильное) |
| |
| |
| anatolij25 | Дата: Среда, 05.11.2014, 21:30 | Сообщение # 482 |
Группа: Пользователи
Сообщений: 7
Статус: Offline
| платы ваши: Добавлено (05.11.2014, 21:30)
---------------------------------------------
И еще- когда модуль поднимает трубку светодиод PROG не загорается,хотя при нажатии клавиш мигает светодиод DTMF.Раздельное питание попробую.
|
| |
| |
| Admin | Дата: Среда, 05.11.2014, 21:32 | Сообщение # 483 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата anatolij25 ( ) И еще- когда модуль поднимает трубку светодиод PROG не загорается
А нажать клавишу # после "поднятия трубки" не забываем?
|
| |
| |
| Николай | Дата: Среда, 05.11.2014, 21:54 | Сообщение # 484 |
Группа: Пользователи
Сообщений: 579
Статус: Offline

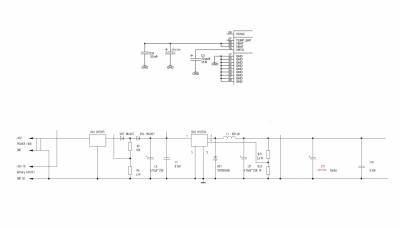

| anatolij25, тантал нужно ставить в схему питания и на модуль SIM900D.
Я сделал, как на прикрепленном файле, шум исчез полностью (на все 100%).
У Вас скорее помехи идут от источника питания.
Просьба, когда установите голосовое меню, напишите.
|
| |
| |
| anatolij25 | Дата: Среда, 05.11.2014, 22:53 | Сообщение # 485 |
|
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Тантал поставил и на пик и на сим(к ножкам) решотку нажимаю,может попробовать прошивку 1.7?у меня 1.5 Добавлено (05.11.2014, 22:46)
---------------------------------------------
В качестве питания пробовал использовать аккумулятор от шуруповерта. Добавлено (05.11.2014, 22:53)
---------------------------------------------
Admin можно ли попробовать запитать модуль GSM от компьютерного бп - 3.3 вольта, без LM2576?
|
| |
| |
| vspishkin | Дата: Четверг, 06.11.2014, 00:03 | Сообщение # 486 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Цитата anatolij25 ( ) можно ли попробовать запитать модуль GSM от компьютерного бп - 3.3 вольта, без LM2576
Сообщение отредактировал vspishkin - Четверг, 06.11.2014, 00:10 |
| |
| |
| Николай | Дата: Четверг, 06.11.2014, 07:10 | Сообщение # 487 |
|
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Цитата anatolij25 ( ) Admin можно ли попробовать запитать модуль GSM от компьютерного бп - 3.3 вольта, без LM2576?
Цитата anatolij25 ( ) И еще- когда модуль поднимает трубку светодиод PROG не загорается,хотя при нажатии клавиш мигает светодиод DTMF.
Может это связано с внутренним сопротивлением аккумулятора?
просьба к автору,прокомментируйте эту ситуацию.
Сообщение отредактировал Николай - Четверг, 06.11.2014, 07:33 |
| |
| |
| Admin | Дата: Четверг, 06.11.2014, 17:52 | Сообщение # 488 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Я предупреждал - весь флуд с этой ветки полетит в мусорку! Поэтому, не удивляйтесь, если не находите некоторых своих сообщений.
vspishkin, я тут планирую заняться голосовым меню для версии 1.7. Но никак не могу найти в своих архивах звуковые файлы для режима прослушки. А ведь точно помню, что их записывали. Нужно поискать и сбросить мне на почту. Ок?
|
| |
| |
| vspishkin | Дата: Четверг, 06.11.2014, 19:03 | Сообщение # 489 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| сброшу что есть, там только другая девочка записывала
|
| |
| |
| Admin | Дата: Четверг, 06.11.2014, 20:18 | Сообщение # 490 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Итак, в последней версии доработал функцию конфигурирования через DTMF. Создал новую прошивку звукового модуля, правда, вместо сообщений "Аудиоканал включен/отключен" (8*) временно ввел просто тональные сигналы. Надеюсь, vspishkin найдет нужные голосовые файлы, тогда окончательно доработаю голосовое меню. Прошивка для микроконтроллера и звукового модуля прилагаются.
Отладку проводил "в обход" канала GSM - т.е. с помощью генератора DTMF на базе кодера IL91350, описание этой микросхемы см. здесь
В общем, просьба заинтересованных протестировать и сообщить о результатах
|
| |
| |
