Устройство управления и контроля. Часть 3 (тема закрыта)


НиколайДата: Воскресенье, 14.09.2014, 17:41 | Сообщение # 391
Группа: Пользователи
Сообщений: 579
Статус: Offline

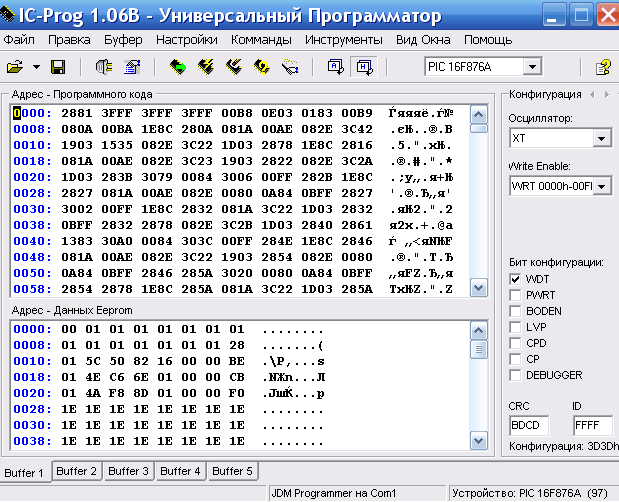

воспользовался Вашим советом. вроде прописалось два ключа проблем при беглом осмотре нет
ключ DS1990A-F5 ставит на охрану при первом касании,а ключ TM1990A-F5 упрямый
Вы писали.что можно припаять дополнительный конденсатор в форуме я не нашел как это сделать
Вы писали ( измените на любые другие значения FF) эти значения должны быть разными?
Прикрепления: 3106505.jpg (332.6 Kb)


Сообщение отредактировал Николай - Воскресенье, 14.09.2014, 17:52

AdminДата: Воскресенье, 14.09.2014, 17:53 | Сообщение # 392
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Цитата Николай ()
вроде прописалось два ключа проблем при беглом осмотре нет

А на рисунке видно, что прописалось три ключа smile

Цитата Николай ()
Вы писали.что можно припаять дополнительный конденсатор в форуме я не нашел как это сделать

Не помню, вроде бы в ветках по Lock GSM или Microalarm кто-то писал про ТМ1990 и конденсатор. Я такими ключами не пользовался, поэтому внимания не заострял.

Цитата Николай ()
Вы писали ( измените на любые другие значения FF) эти значения должны быть разными?

Да нет, пропишите вместо них аналогично как для остальной памяти - 1Е. Впрочем, на последнем скриншоте (сообщение 391), у Вас с этим все ОК!

НиколайДата: Воскресенье, 14.09.2014, 23:39 | Сообщение # 393
Группа: Пользователи
Сообщений: 579
Статус: Offline
Добрый вечер
спасибо,что так много уделяете для меня так много времени.Дай бог Вам здоровья и терпения.
У меня очередной вопрос.
При касании считывающего устройства незарегистрированным ключом, должен кратковременно срабатывать
реле К4, если в конфигурации устройства разрешено его использование в режиме сигнализации но у меня реле не срабатывает, а эта функция на мой взгляд нужна, хотя бы для испуга вора. Опять таки в версии 1.6 реле срабатывает.
С ключами с Вашей помощью я разобрался,все работает, ключи  DS1990А работают лучше чем
TM1990A-F5 придется их заменить еще раз спасибо


Сообщение отредактировал Николай - Воскресенье, 14.09.2014, 23:53

AdminДата: Понедельник, 15.09.2014, 07:35 | Сообщение # 394
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Цитата Николай ()
а эта функция на мой взгляд нужна, хотя бы для испуга вора. Опять таки в версии 1.6 реле срабатывает

Действительно, в версии 1.7. я убрал кратковременное срабатывание реле К4 при "неправильном" ключе. Связано это с той же проблемой "дребезга", когда иногда при касании считывающего устройства происходило нечеткое считывание и ключ идентифицировался как "неправильный", что немного напрягало. Считаю, что данную функцию имеет смысл вернуть только когда будет полностью устранена проблема "дребезга".



НиколайДата: Понедельник, 15.09.2014, 13:15 | Сообщение # 395
Группа: Пользователи
Сообщений: 579
Статус: Offline

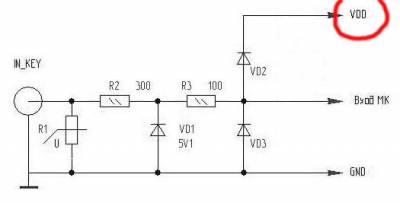

какое напряжение на входе  диода VD2 и какая его роль?
Прикрепления: 3146633.jpg (59.6 Kb)

vspishkinДата: Понедельник, 15.09.2014, 13:46 | Сообщение # 396
Группа: Пользователи
Сообщений: 868
Статус: Offline
vd3 vd2 шунтирующие диоды от перенапряжений я так понимаю

Сообщение отредактировал vspishkin - Понедельник, 15.09.2014, 14:25

AdminДата: Понедельник, 15.09.2014, 13:57 | Сообщение # 397
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Так ведь на рисунке показано, что катод диода подключается в VDD, следовательно там напряжение питания устройства 4,3В (или 5В для Light версии)
Назначение этого диода - вместе с VD3 выполнять дополнительную защиту входа МК от перенапряжения. Такая цепочка из двух диодов обычно устанавливается на входе ТТЛ логики.

НиколайДата: Понедельник, 15.09.2014, 17:10 | Сообщение # 398
Группа: Пользователи
Сообщений: 579
Статус: Offline

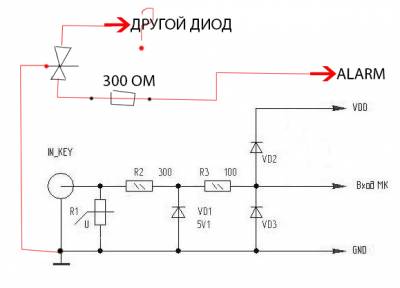

Я предлагаю для большей наглядности дорисовать схему.
И у меня просьба,нарисуйте простую схему,чтобы  светодиод ALARM горел когда включена охрана,а когда выключен горел другой светодиод.
ИСПОЛЬЗУЕТСЯ Считыватель iBR-01
Прикрепления: 6523990.jpg (88.5 Kb)


Сообщение отредактировал Николай - Понедельник, 15.09.2014, 17:16

AdminДата: Понедельник, 15.09.2014, 18:47 | Сообщение # 399
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
Цитата Николай ()
нарисуйте простую схему,чтобы  светодиод ALARM горел когда включена охрана,а когда выключен горел другой светодиод.

Как-то так:




alex152Дата: Понедельник, 15.09.2014, 19:07 | Сообщение # 400
Группа: Пользователи
Сообщений: 366
Статус: Offline

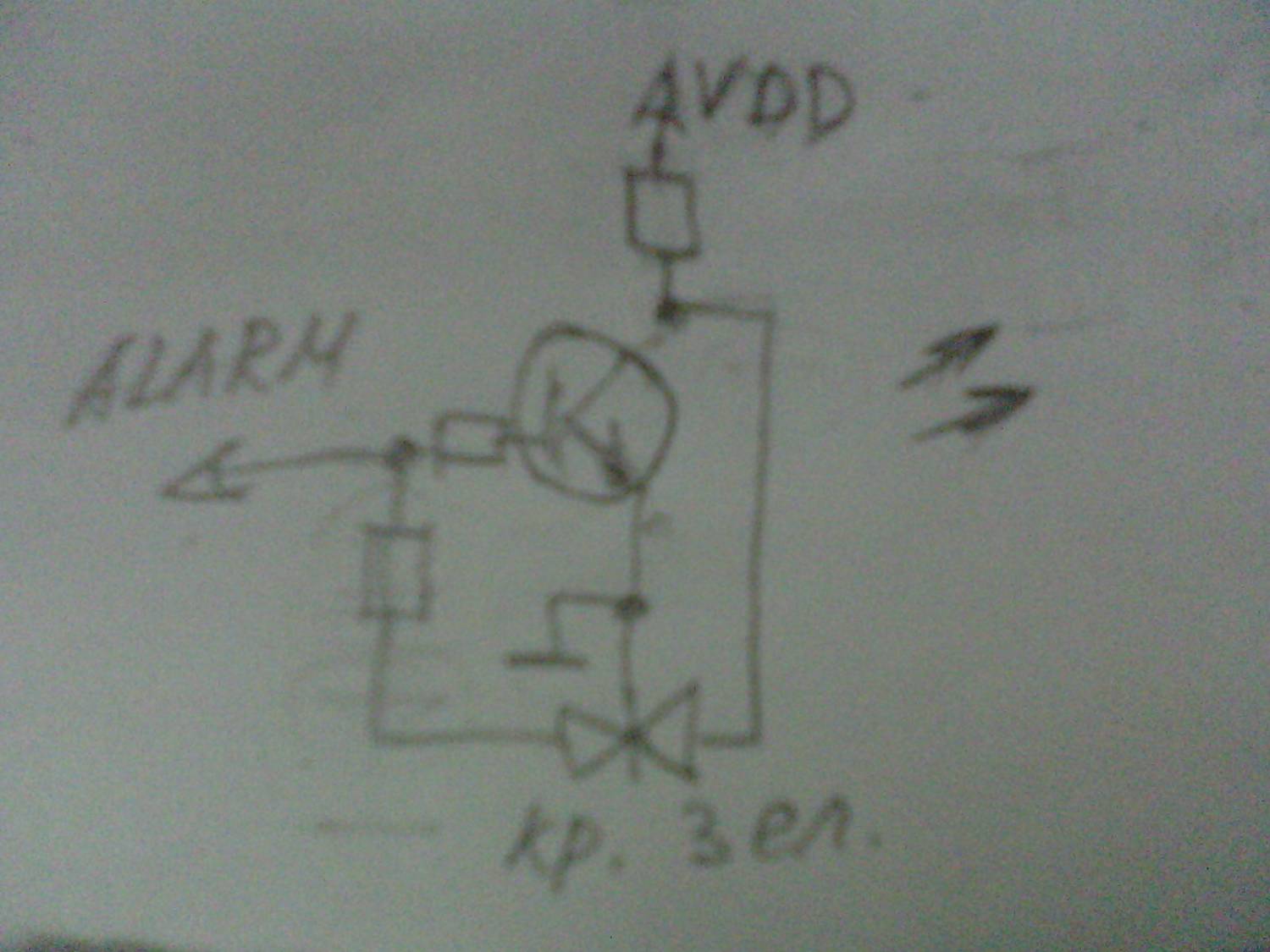

Можно проще на 1-м транзисторе.
Если применительно к Вашему считывателю, то можно как на 2-м рисунке
Прикрепления: 5629517.jpg (121.7 Kb) · 3883256.jpg (108.3 Kb)


Сообщение отредактировал alex152 - Понедельник, 15.09.2014, 19:25
