Устройство управления и контроля. Часть 3 (тема закрыта)
|
|
| vspishkin | Дата: Четверг, 24.04.2014, 09:39 | Сообщение # 251 |
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Цитата Admin (  ) Или имелась ввиду схема с поста № 234
Цитата Admin ( ) Я не вижу перспективы дальнейшего развития устройства на данном микроконтроллере, т.к. уже заняты абсолютно все порты
Лично я пока сделал уже такую конструкцию фото выложу вечером сейчас на работе.
И еще один момент истины насчет доп модуля который я разработал и автор выложил его.
Я все собрал и сделал прошивку, но на один момент никто не обратил внимания, контроль наличия нагрузки можно сделать только используя или трансформатор тока или индикатор поля , может можно еще как но это наиболее рационльные варианты , а так как нарисовано у меня напрямую к 220 вольт через оптрон работать не будет.
Сейчас пока заблокировал эту функцию физически (закоротил входы на 0) но в прошивке сделал так что при нуле на выходе оптрона нагрузка включается, как приходит единица то срабатывает защита, вобщем есть над чем поработать.
Кстати управление звуковым модулем можно сделать с доп модуля паралельно с 2 пиков,но вот для отсылки сообщения придется как то параленьно делать усарт или ведомый ведущий в чем пока я не силен.Или убрать у основного пика выводы входов и их использовать как
четырехзначный код, а другой пик доп модуля по этому коду выплнял бы какие то функции после дешифрации, например на доп модуле сделать контроль зон а на основной пик передавать 4 значный код, так думаю можно будет минимально переписать прошивку основного пика что бы не трогать усарт
По поводу другого устройства на другом контролере если уже и делать то лучше делать устройство для автомобиля и с гпс, есть уже такие модули двойные, очень многие ууик используют в автомобиле но лучше разработать чуть другое.И популярность такого девайса будет очень высокой.
Сообщение отредактировал vspishkin - Четверг, 24.04.2014, 10:04 |
| |
| |
| 123ksn | Дата: Четверг, 24.04.2014, 11:50 | Сообщение # 252 |
Группа: Пользователи
Сообщений: 480
Статус: Offline
| Цитата Николай ( ) этот изврат отлично работает в комплексе с ууик предложи, что то оригинальней
Уважаемый Николай, если Вы посмотрите мои посты за последние пол года, то Вы найдете мои предложения. Но мои мысли несколько не совпадают с идеологией УВАЖАЕМОГО владельца сайта. Я не имею морального права на чужом сайте продвигать решения, которые могут так или иначе не понравиться автору УУиК. Но это не значит, что я не буду высказывать своего мнения по предлагаемой автором и участниками форума информации. Так что "изврат" - это почти дружеское. Если Вы сомневаетесь, то почитайте мое мнение по разработке vspishkin http://electromost.com/news....5-07-98
Сообщение отредактировал 123ksn - Четверг, 24.04.2014, 11:57 |
| |
| |
| Admin | Дата: Четверг, 24.04.2014, 17:28 | Сообщение # 253 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата 123ksn ( ) Но мои мысли несколько не совпадают с идеологией УВАЖАЕМОГО владельца сайта. Я не имею морального права на чужом сайте продвигать решения, которые могут так или иначе не понравиться автору УУиК.
Сергей, я не собираюсь запрещать на этом сайте какое-либо "инакомыслие". Наоборот, если у кого-то есть новые идеи, по их обсуждение только приветствуется. Создавайте новые темы и обсуждайте на здоровье, я буду этому только рад.
К сожалению, зачастую на форуме складывается парадоксальная ситуация - кто-то создает новую тему и обязательно ждет именно моих комментариев. И если я не отвечаю по какой-либо причине, начинают идти вопросы в личку типа таких - "автор, ты меня игнорируешь".
Получается некая "централизованная система". А я хочу, что бы она стала "децентрализованной" - помимо меня тут есть много других участников, которые могут помочь советами. И если в теме по УУиК идет "многовекторное" общение, то остальные ветки форума - это фактически "игра в одни ворота".
|
| |
| |
| vspishkin | Дата: Четверг, 24.04.2014, 19:55 | Сообщение # 254 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline

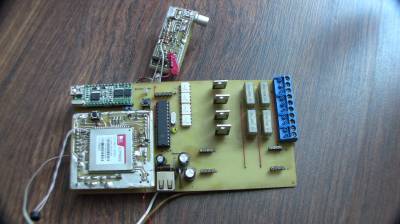

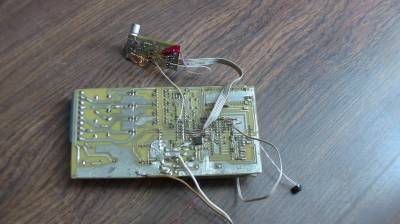

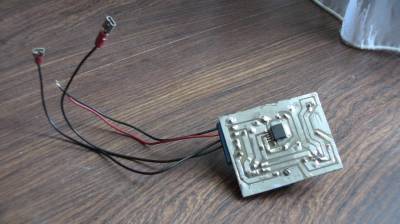

| Очередные макетные платы ууик нового поколения)))))))))))))))))))
Сообщение отредактировал vspishkin - Четверг, 24.04.2014, 19:58 |
| |
| |
| vspishkin | Дата: Четверг, 24.04.2014, 20:02 | Сообщение # 255 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| мыслей много скорее всего открою отдельную ветку на этом форуме по доработке ууик под свои нужды
Возможно не в начале лета а чуть позже ,но то что уже задумывалось хотелось довести до конца)

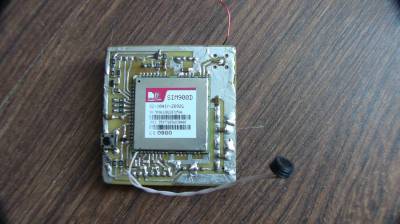

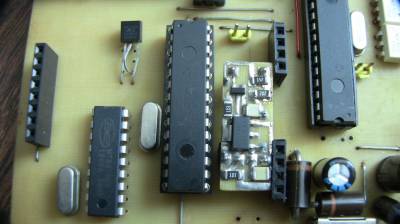

А вот так выглядит модуль согласования сим с пиком вместо 2 микросхем макс

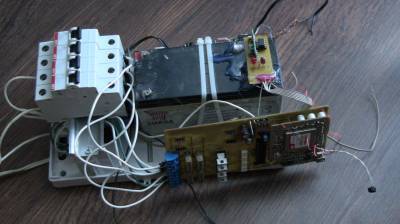

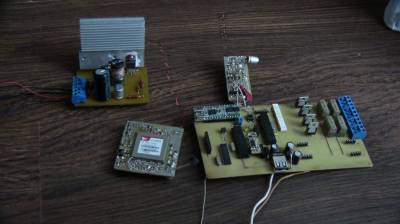

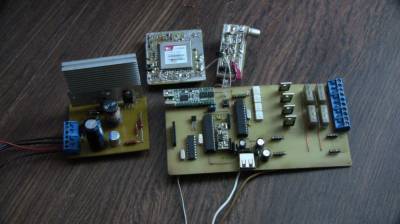

а вот так вся конструкция в сборе
осталось все скомпановать програмно в 1 доп пик
Пока устройство может следующее-все тоже самое что у автора версии 1.7,добавлено
управление нагрузками по радиоканалу с ипользованием конструкции автора радиоуправление нагрузками,
правильное вкл и выкл устройства с помощью кнопки,защита от фантомного питания апаратным способом, хотя у автора и програмно все работает хорошо но нет правильного выкл устройства а только включение, добавлен 17 мин таймер на выкл первой нагрузкой,если управление ведется с помощью сотовой связи, если с радиобрелка то автоматически 17 мин задержка выключается так как есть визуальный контроль по месту, защита от пропадания в нагрузке пока в разработке но програмно она сделана во 2 пике.Пока думаю как это все красиво скомпановать.
Продолжение следует...
Сообщение отредактировал vspishkin - Четверг, 24.04.2014, 20:19 |
| |
| |
| Admin | Дата: Четверг, 24.04.2014, 20:30 | Сообщение # 256 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата vspishkin ( ) мыслей много скорее всего открою отдельную ветку на этом форуме по доработке ууик под свои нужды
Ну что же, правильное решение. Особенно радует то, что присутствует оптимизм и желание продолжать совершенствовать устройство! А судя по тому, что мы сегодня увидели, это желание действительно есть!
|
| |
| |
| vspishkin | Дата: Пятница, 25.04.2014, 19:31 | Сообщение # 257 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| желание есть но нет возможностей))))Времени летом совсем в обрез
Очередная мысль по алгоритму пропадания питания-когда пропало 220 можно устройство запитывать от менее емкого акумулятора,ведь нам не нужно управлять нагрузками,остается охрана только, поэтому можно отключать питание сим модуля совсем а включать в крайнем случае при срабатывании охраны для отсылки смс.
Пик контролер тем и хорош что может потреблять мало а выполнять функций много,не нравится мне в этой конструкции большой акумулятор.
|
| |
| |
| 123ksn | Дата: Пятница, 09.05.2014, 00:37 | Сообщение # 258 |
|
Группа: Пользователи
Сообщений: 480
Статус: Offline
| Народ!!! С днем ВЕЛИКОЙ ПОБЕДЫ нас всех!!! Мирного неба ВСЕМ над головой! Вместе - мы сила!
|
| |
| |
| Admin | Дата: Пятница, 09.05.2014, 07:23 | Сообщение # 259 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Присоединяюсь к поздравлениям!!! Всех с Самым Главным Праздником!!!
|
| |
| |
| Николай | Дата: Понедельник, 26.05.2014, 19:15 | Сообщение # 260 |
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Возникла проблема, устройство в режиме охраны, произошел сбой в Области EEPROMзначений: тональные сигналы, 0х01 изменилось на 0х20, как устранить проблему
|
| |
| |
