Устройство управления и контроля. Часть 2 (тема закрыта)
|
|
| Admin | Дата: Четверг, 04.04.2013, 10:10 | Сообщение # 711 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| vspishkin, в голосовые модули не пробовал записывать звуковые файлы? Мне модули уже тоже прислали, но забрать их смогу не раньше следующей недели.
|
| |
| |
| alex152 | Дата: Четверг, 04.04.2013, 10:51 | Сообщение # 712 |
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Цитата (123ksn) vspishkin, не красиво навязывать своё ошибочное мнение. В вашей плате не решен вопрос фантомного питания СИМ300. Вот поэтому я и не могу ею воспользоваться.
Она сделана под SIM900D (отсутствует резистор R36, а добавить резистор для SIM300D не так уж и сложно )
|
| |
| |
| rzloy | Дата: Четверг, 04.04.2013, 14:28 | Сообщение # 713 |
Группа: Пользователи
Сообщений: 64
Статус: Offline
| Цитата 123ksn
Если Вы сделали правильную light, то может поделитесь.
Цитата 123ksn
Цитата (vspishkin) Анасчет печатки не нужно ничего там согласовывать vspishkin, не красиво навязывать своё ошибочное мнение. В вашей плате не решен вопрос фантомного питания СИМ300. Вот поэтому я и не могу ею воспользоваться.
Вот объясните куда в версию light это можно впихнуть??
http://electromost.com/Novosti_3/DU_GSM_1_5_3.jpg
Там и так 2 МАХа стоят для согласования.
Может Вам надо для КЛАССИЧЕСКОГО варианта?
Или я чего то не понимаю, поправьте.
|
| |
| |
| alex152 | Дата: Четверг, 04.04.2013, 21:49 | Сообщение # 714 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Цитата (rzloy) Может Вам надо для КЛАССИЧЕСКОГО варианта?
Транзисторы на картинке http://electromost.com/Novosti_3/DU_GSM_1_5_3.jpg выполняют две функции: согласование уровней (на входе RxD модема понижают до 3В, на входе RxD контроллера повышают до 4,3 В) и защиту от фантомного питания модема, запрещая подачу на RxD модема напряжение до появления сигнала STATUS от модема.
В версии light уровни сигналов от MAX до RxD модема тоже не согласованы, т.к. MAX на плате модема запитан от 4 В, соответственно у него на выходе столько же, а для входа RxD модема максимально допустимое напряжение 2,97...3 В.
Цитата (rzloy) Вот объясните куда в версию light это можно впихнуть??

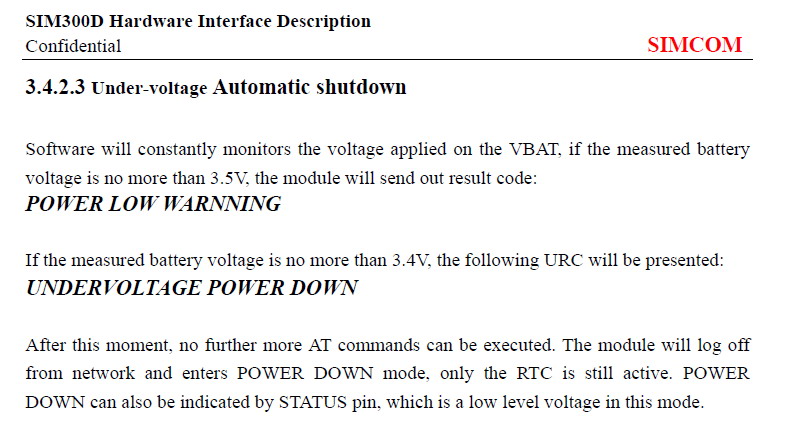

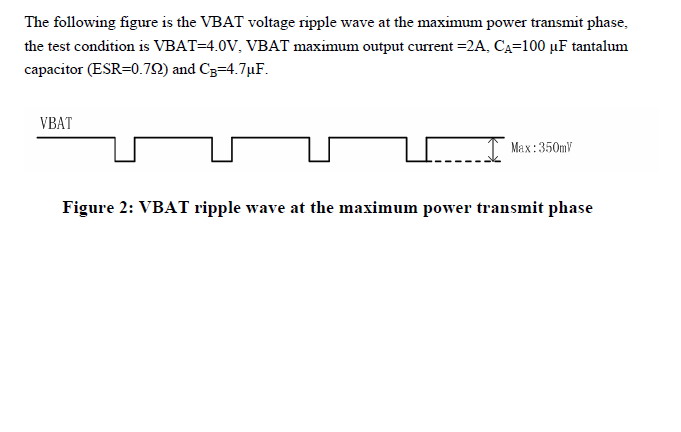

P.S. На схеме модема номиналы резисторов R2 и R3 указаны для 3, 69 В - для модема это маловато!!! (типовое напряжение 4 В). При регистрации в сети и передаче может быть просадка около 0,4В и модем будет выключаться!!!
Сообщение отредактировал alex152 - Четверг, 04.04.2013, 21:52 |
| |
| |
| Admin | Дата: Четверг, 04.04.2013, 22:08 | Сообщение # 715 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата (alex152) т.к. MAX на плате модема запитан от 4 В, соответственно у него на выходе столько же
Цитата (alex152) P.S. На схеме модема номиналы резисторов R2 и R3 указаны для 3, 69 В - для модема это маловато!!!
Это почему питание у макса и модуля разные - 4В и 3,69В??? Они как бы запитаны с одного и того же источника - http://electromost.com/SIM300_schema.jpg
Поэтому, питание МАХ3232 тоже 3,69В. А напряжение на его выходе будет 3,09 - 3,59В. Для SIM300D допустимое напряжение по RXD составляет 2,93+0,3=3.23. Так что большой проблемы с согласованием уровней здесь нет.
Другой вопрос - защита от фантомной запитки модуля. Тут да, очень желательно ограничить появление уровней на входе модуля до появления сигнала "статус".
|
| |
| |
| alex152 | Дата: Пятница, 05.04.2013, 08:03 | Сообщение # 716 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Цитата (Admin) Это почему питание у макса и модуля разные - 4В и 3,69В
Цитата (Admin) Так что большой проблемы с согласованием уровней здесь нет
Для SIM300D - согласен (достаточно последовательного резистора), для 900-го проблема остается, особенно, если учесть, что питание MAX и модуля будет 4В!
Мои предложения: R2=2,4k (Vcc=4В) и добавить транзистор между MAX и RxD модуля с управлением от STATUS.
Изменения небольшие, но все вопросы снимутся (и "волки" сыты и "овцы" целы)
Сообщение отредактировал alex152 - Пятница, 05.04.2013, 08:32 |
| |
| |
| vspishkin | Дата: Пятница, 05.04.2013, 15:48 | Сообщение # 717 |
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Цитата (Admin) vspishkin, в голосовые модули не пробовал записывать звуковые файлы?
Я думаю зашьются они туда спокойно другой вопрос дальше что.
А насчет согласований уровней -у меня все норм работает .Скоро весна наконец буду ставить устройство на дачу времени как обычно нет вообще когда сезон начинается Сейчас еще нужно автополив доделать,хотя возможно и буду использовать 1 из каналов этого устройства для этих целей.Щас жду герконовые датчики еще и блоки питания с ебея ,сначала начал делать импульсник сам потом посмотрел что там они по 155руб на 18 вольт 2а ,заказал там
|
| |
| |
| 123ksn | Дата: Суббота, 06.04.2013, 14:09 | Сообщение # 718 |
Группа: Пользователи
Сообщений: 480
Статус: Offline
| Цитата (alex152) Можете воспользоваться моим вариантом платы, который я отправлял Вам ранее - там этот вопрос решен Она сделана под SIM900D (отсутствует резистор R36, а добавить резистор для SIM300D не так уж и сложно
Я помню, что просил у Вас печатку и Вы мне сразу выслали. Спасибо Вам. Но чем-то она мне не поравилась. Чем? Сейчас не помню. Если для вас это важно, то я посмотрю и сообщу Вам. Но если честно, то мне хотелось бы на этот выделять время, так как очень занят.Цитата (alex152) Может Вам надо для КЛАССИЧЕСКОГО варианта?Скорее всего -да.
Цитата (vspishkin) Никто не мешает открыть редактор и доразвести под себя.Тем более получится 90 проц работы уже сделано
Цитата (vspishkin) жду изменеий в схеме от автора с голосом)) |
| |
| |
| vspishkin | Дата: Суббота, 06.04.2013, 21:10 | Сообщение # 719 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Цитата (123ksn) А не хотите свой совет отнести к самому себе, учитывая ваше следующее высказывание
Цитата (123ksn) А код дописать - так вообще 2%?!!!
|
| |
| |
| Admin | Дата: Среда, 10.04.2013, 21:18 | Сообщение # 720 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Как и обещал, представляю вашему вниманию релиз новой версии устройства управления и контроля - 1.6.
Надеюсь, что учасники форума примут активное участие в тестировании новой версии. Правда, устройство придется доработать не только в плане изменения прошивки, но и добавить в схему голосовой модуль. В общем, как это сделать, в статье подробно описано. Все вопросы задаем в этой ветке.
|
| |
| |
