Устройство управления и контроля. Часть 2 (тема закрыта)
|
|
| vspishkin | Дата: Понедельник, 11.03.2013, 10:28 | Сообщение # 691 |
Группа: Пользователи
Сообщений: 868
Статус: Offline
| а в паспорте на антену что написано?
Скорее всего разьем на плате далеко от щтекера получился нужно запаивать как можно ближе к модулю
Сообщение отредактировал vspishkin - Понедельник, 11.03.2013, 10:38 |
| |
| |
| mor16 | Дата: Вторник, 12.03.2013, 14:56 | Сообщение # 692 |
Группа: Пользователи
Сообщений: 33
Статус: Offline
| На упаковке ничего не написано , а штекер я не использовал ,а припаял провод к модулю (использовал 20 см кабеля)
|
| |
| |
| mor16 | Дата: Воскресенье, 17.03.2013, 18:24 | Сообщение # 693 |
|
Группа: Пользователи
Сообщений: 33
Статус: Offline

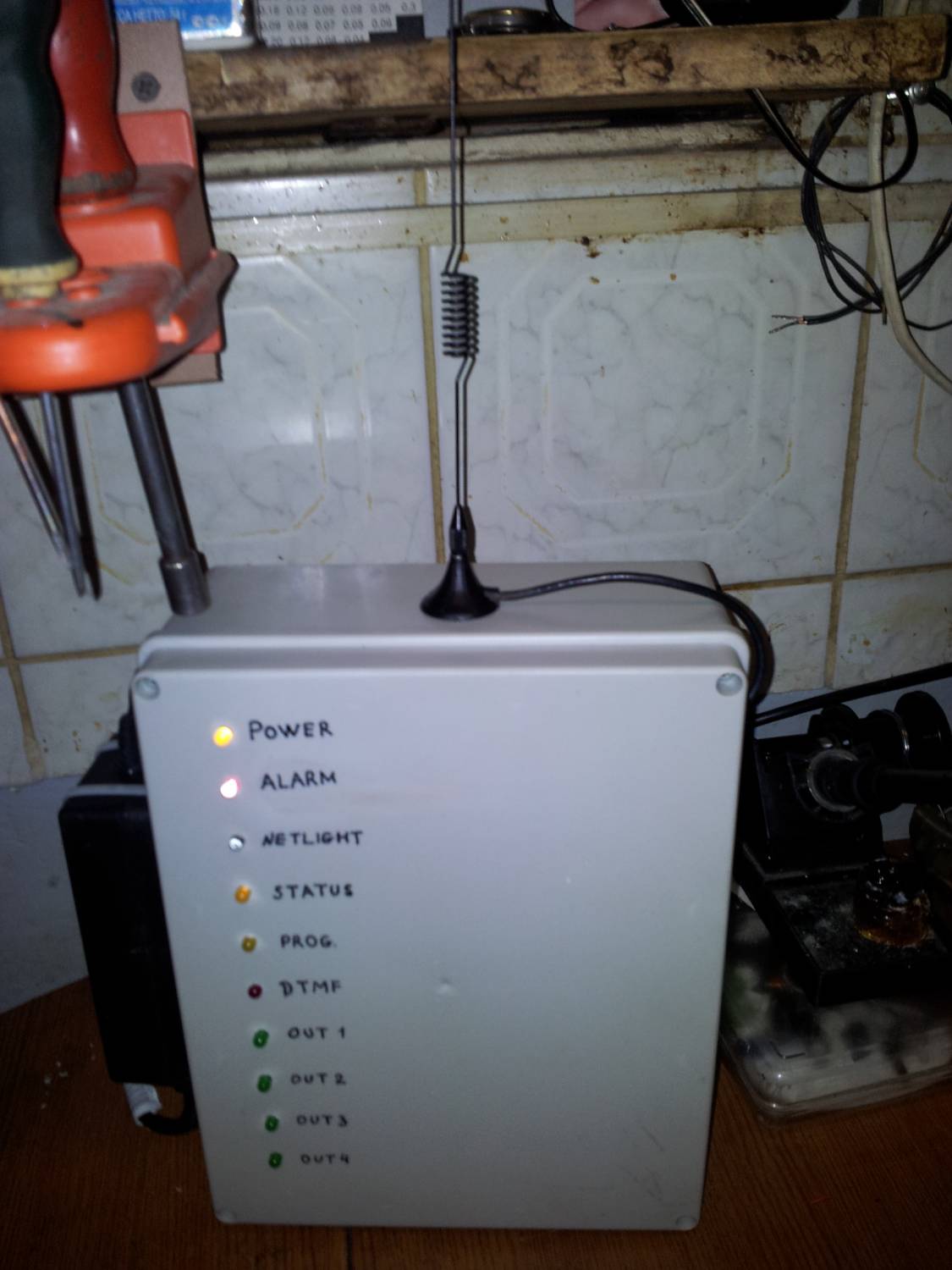

| Вот так было с антенной Добавлено (17.03.2013, 18:24)
---------------------------------------------
А если режим работы реле К4 выставить 0 , то 5-е SMS не приходит или так и должно быть?
|
| |
| |
| smartone | Дата: Понедельник, 25.03.2013, 22:37 | Сообщение # 694 |
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Возникла проблемма (возможно абсолютно не в тему) Дом готов и нет возможности провести провод датчика температуры через стену.
А давайте совместрыми усилиями сделаем устройство передачи температуры по радиоканалу- типа эмулятора DS18B20, что-бы можно
было-бы подключить к системе без ее переделки. Версия 1.5 работает на ура. Спасибо Михаилу!
|
| |
| |
| rvsza | Дата: Среда, 27.03.2013, 14:27 | Сообщение # 695 |
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Здравствуйте уважаемые форумчане! Прошу помощи! Собралданный прибор Версия Light с прошивкой 1.5 и с GSM модулем SIM900D. Проблема в том, что при подачи питания на устройство на ноге 16 PICa не формируется импульс для запуска GSMмодуля. Поэтому проблему инициализации модуля мне приходиться решать так. Подаю
питание на устройство и в этот момент нажимаю кнопку Start, которую я оставил на плате модуляна всякий случай, и устройство начинает работать, выполняя все заложенные в
него функции. При этом этот момент надо еще поймать иначе на устройство
невозможно дозвониться, хотя при этом с устройства, в случае срабатывания
какого либо датчика, есть дозвон и приходят SMS сообщения. С прошивками 1-1.4 GSM модуль включается, но этипрошивки расcчитаны наработу с SIM300D, а у меня SIM 900D.Несколько раз перепрошивал контроллер, притом не один, используя программатор PicKit-2(студенческий),результат тот же. Перечитал весь форум, ничего похожего на мой случай не нашел.
Может быть автор что посоветует.
|
| |
| |
| smartone | Дата: Среда, 27.03.2013, 16:50 | Сообщение # 696 |
|
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Посмотрите железо, в смысле без GSM модуля т. e. что-бы нога процессора ни к чему не была подкдючена. 1.5 версия проверена и работает
правильно.
|
| |
| |
| rvsza | Дата: Четверг, 28.03.2013, 04:23 | Сообщение # 697 |
|
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Прверял, даже собрал еще один GSM модуль, реультат тот же. Попробую собрать еще одно устройство для дома. То первое, сечас стоит на маленькой электрокотельной и следит за параметрами работы отопительной системы.
|
| |
| |
| vspishkin | Дата: Четверг, 28.03.2013, 07:57 | Сообщение # 698 |
|
Группа: Пользователи
Сообщений: 868
Статус: Offline
| Цитата (rvsza) Несколько раз перепрошивал контроллер, притом не один, используя программатор PicKit-2(студенческий),результат тот же
Единственный глюк был с новым програматором он пик 628а видит как 676 (есть 1 экземляр -остальные норм)
|
| |
| |
| rvsza | Дата: Четверг, 28.03.2013, 10:47 | Сообщение # 699 |
|
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Я сейчас начал травить плату для второго устройства, а в голове появилась версия возможной причины этой проблемы. Почему то при подачи питания на модуль зажигается светодиод Status, насколько я понимаю зажигаться он должен после инициализации модуля, а он зажигается сразу после подачи напряжения.Может быть в этом причина. Хотя второй модуль работает так как надо, но в том я немного накосячил при разводке платы, подключил дорожку Status не к коллектору Т2, а к базе(плату пришлось разводить самому по причине отсутствия нужного
держателя симкарты, получилась двухсторонняя).Соберу второе устройство, отпишусь. Модули SIM900D я покупал сразу два в одном магазине.
|
| |
| |
| 123ksn | Дата: Четверг, 28.03.2013, 19:50 | Сообщение # 700 |
Группа: Пользователи
Сообщений: 480
Статус: Offline
| Цитата (rvsza) я немного накосячил при разводке платы
Если Вы сделали правильную light, то может поделитесь.Цитата (rvsza) Модули SIM900D я покупал сразу два в одном магазине.
Цитата (vspishkin) То что программа без ошибок -это уже многими проверено
Сообщение отредактировал 123ksn - Четверг, 28.03.2013, 19:52 |
| |
| |
