Raspberry Pi. Общие вопросы. Часть 2 (тема закрыта)
|
|
| Admin | Дата: Четверг, 20.10.2016, 14:45 | Сообщение # 1 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Продолжение темы. Начало см. здесь
ВНИМАНИЕ !!! В процессе разработки системы домашней автоматизации было создано несколько различных версий. Из-за этого у многих пользователей возникает путаница - программное обеспечение применяется от одних проектов, прошивки контроллеров от других. Поэтому, перед тем как задавать вопрос, внимательно ознакомьтесь с этой информацией
==============================================================================
Все новые проекты созданные при участии Zoolu (схемы принципиальные, монтажные и прошивки) будут публиковаться по этому адресу. Ну и обязательно дублироваться здесь. Настоятельная просьба регистрироваться по ИНВАЙТ у Zoolu! Этим вы поможете дальнейшим разработками! Спасибо!
Кросс-плата v.2
Сообщение отредактировал Zoolu - Среда, 22.02.2017, 14:25 |
| |
| |
| Barmaley | Дата: Понедельник, 27.02.2017, 16:24 | Сообщение # 461 |
Группа: Пользователи
Сообщений: 179
Статус: Offline
| А может и не в модулях дело. Возможно, на частотах 315 МГц болше "мусора". Хотя по логике больше "зашумленным" должен быть диапазон 433 МГц. Действительно странно.
|
| |
| |
| ppwwdd | Дата: Понедельник, 27.02.2017, 18:33 | Сообщение # 462 |
Группа: Пользователи
Сообщений: 454
Статус: Offline
| Позже поэкспериментирую с модулями на 315. У меня есть комплекты брелков с приемниками на 315. так те работают без нареканий.
|
| |
| |
| AlekseiK | Дата: Вторник, 28.02.2017, 03:19 | Сообщение # 463 |
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Цитата Zoolu (  ) все очень внимательно посмотрят  Добавлено (28.02.2017, 03:19)
---------------------------------------------
P.S. Sorry за оффтоп.
жена так же машину выбирала. Красненькая и две выхлопных трубы
|
| |
| |
| Barmaley | Дата: Вторник, 28.02.2017, 21:02 | Сообщение # 464 |
|
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Цитата Zoolu ( ) Видимо нет.
Видимо все всех устраивает
Я собирал ещё первую версию кросс-платы, поэтому решил вторую версию пока не собирать. Может со временем "созрею" для этого, но пока меня больше интересует не конструктив, а его наполнение.
|
| |
| |
| 777 | Дата: Среда, 01.03.2017, 00:32 | Сообщение # 465 |
Группа: Пользователи
Сообщений: 60
Статус: Offline
| Zoolu

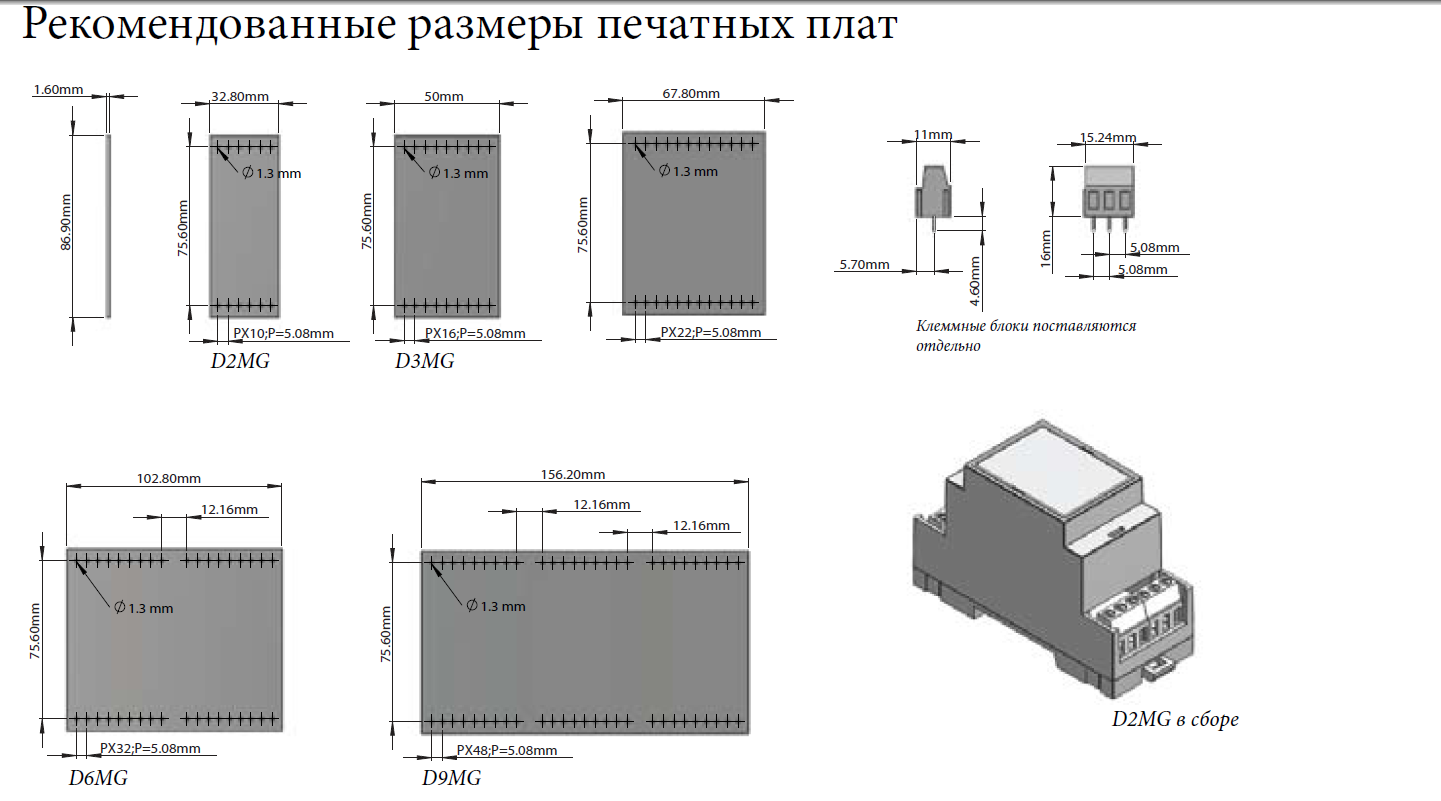

у вас размер печатной платы 158,75*88,9 а рекомендованный 156,2*86,9 - нет ошибки?
|
| |
| |
| Zoolu | Дата: Среда, 01.03.2017, 06:54 | Сообщение # 466 |
Группа: Пользователи
Сообщений: 490
Статус: Offline

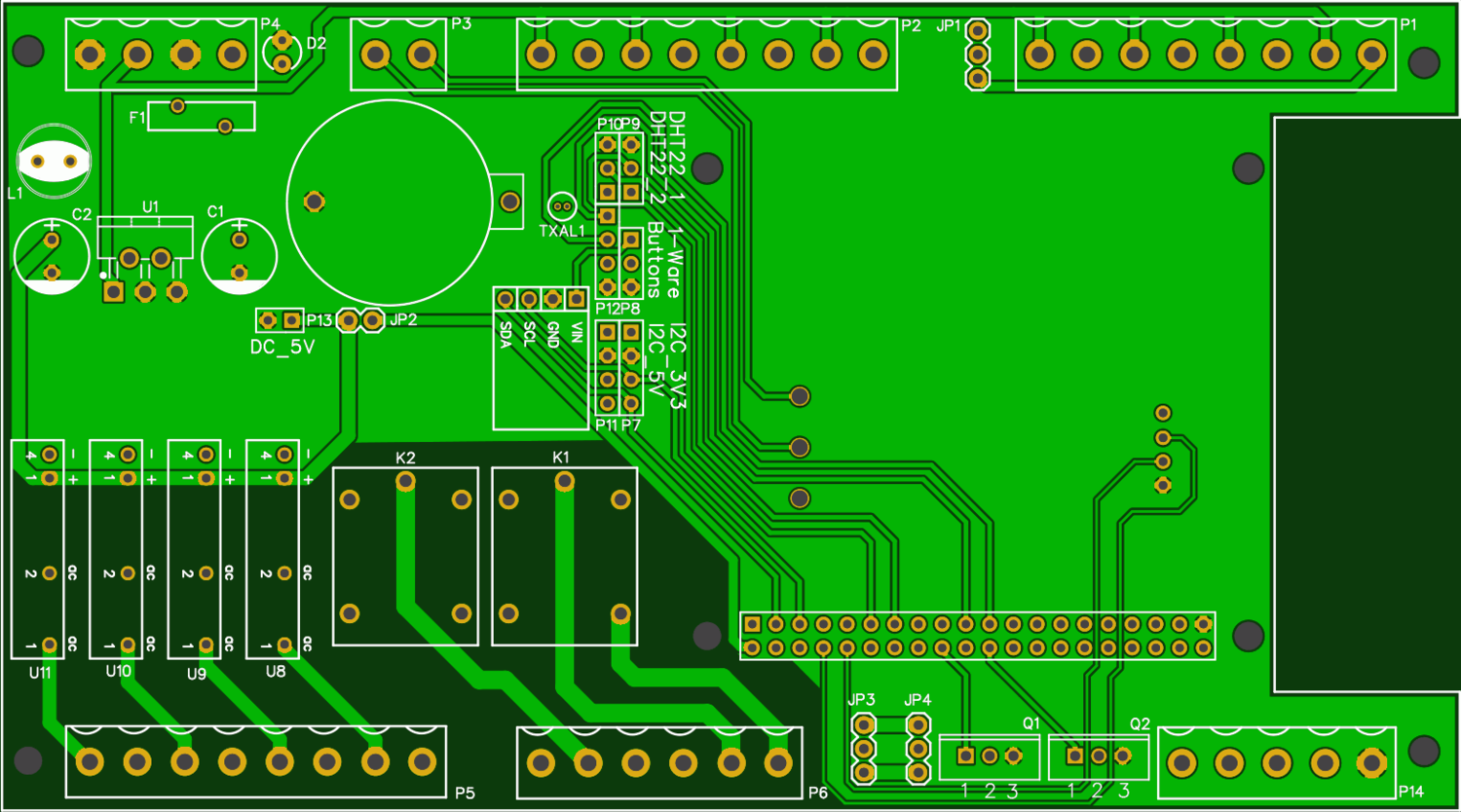

| Размер платы поправил. Вношу на обсуждение: Замена 4-х твердотельных реле на 2 обычных. Общее количество каналов уменьшается до 6, но два из них получаются с мощностью до 2кВт
Да чего там обсуждать- нужно будет воспользуетесь.
Доступна версия 2.0.1. История изменений:
1. Удалены 4 твердотельных реле;
2. Добавлены 2 электромагнитных реле (это вам чайники и утюги включать);
3. Добавлены 2 выхода с полевых транзисторов (лампочки да моторчики всякие включать да ШИМить);
Сообщение отредактировал Zoolu - Среда, 01.03.2017, 10:27 |
| |
| |
| Николай | Дата: Среда, 01.03.2017, 13:36 | Сообщение # 467 |
Группа: Пользователи
Сообщений: 579
Статус: Offline
| Admin,
Почему, когда пропадает и появляется интернет, на веб странице выходные реле начинают функционировать после перезагрузки Raspberry Pi
|
| |
| |
| Zoolu | Дата: Четверг, 02.03.2017, 05:56 | Сообщение # 468 |
|
Группа: Пользователи
Сообщений: 490
Статус: Offline

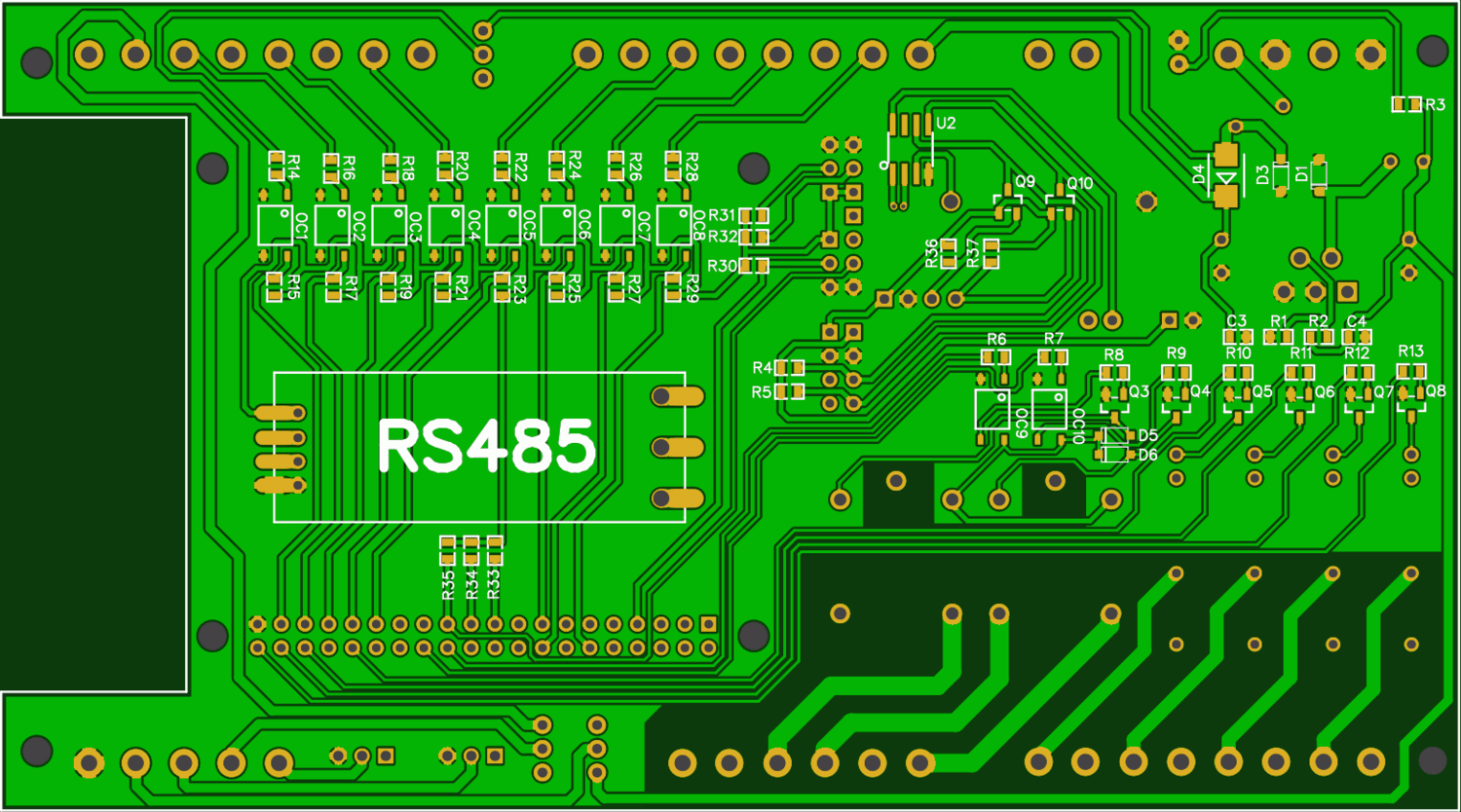

| AlekseiK, ждем Михаила (когда-то же он должен освободиться?) и заказываем вот эти платы. Это версия 2.0.1 с полигонами. Лучше думаю уже не сделаю))) Одну плату думаю я заслужил, парочку Михаилу для опытов. С остальными- на Ваше усмотрение.
|
| |
| |
| Barmaley | Дата: Четверг, 02.03.2017, 06:43 | Сообщение # 469 |
|
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Zoolu, а как выполняется запитка малины 5В, через gpio или микро-USB? Судя по плате 5В приходит сразу на 40 пиной разъем. Или я ошибаюсь?
P.S. Плата очень достойная получилась!!!
|
| |
| |
| Zoolu | Дата: Четверг, 02.03.2017, 06:48 | Сообщение # 470 |
|
Группа: Пользователи
Сообщений: 490
Статус: Offline
| Barmaley, Возможность питания малины напрямую с 40pin разъема предусмотрена. Но для этого необходимо установить перемычку на JP2. Иначе Малина будет питаться от микро USB.
|
| |
| |
