Raspberry Pi. Общие вопросы. Часть 2 (тема закрыта)
|
|
| Admin | Дата: Четверг, 20.10.2016, 14:45 | Сообщение # 1 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Продолжение темы. Начало см. здесь
ВНИМАНИЕ !!! В процессе разработки системы домашней автоматизации было создано несколько различных версий. Из-за этого у многих пользователей возникает путаница - программное обеспечение применяется от одних проектов, прошивки контроллеров от других. Поэтому, перед тем как задавать вопрос, внимательно ознакомьтесь с этой информацией
==============================================================================
Все новые проекты созданные при участии Zoolu (схемы принципиальные, монтажные и прошивки) будут публиковаться по этому адресу. Ну и обязательно дублироваться здесь. Настоятельная просьба регистрироваться по ИНВАЙТ у Zoolu! Этим вы поможете дальнейшим разработками! Спасибо!
Кросс-плата v.2
Сообщение отредактировал Zoolu - Среда, 22.02.2017, 14:25 |
| |
| |
| Barmaley | Дата: Понедельник, 20.02.2017, 17:55 | Сообщение # 431 |
Группа: Пользователи
Сообщений: 179
Статус: Offline

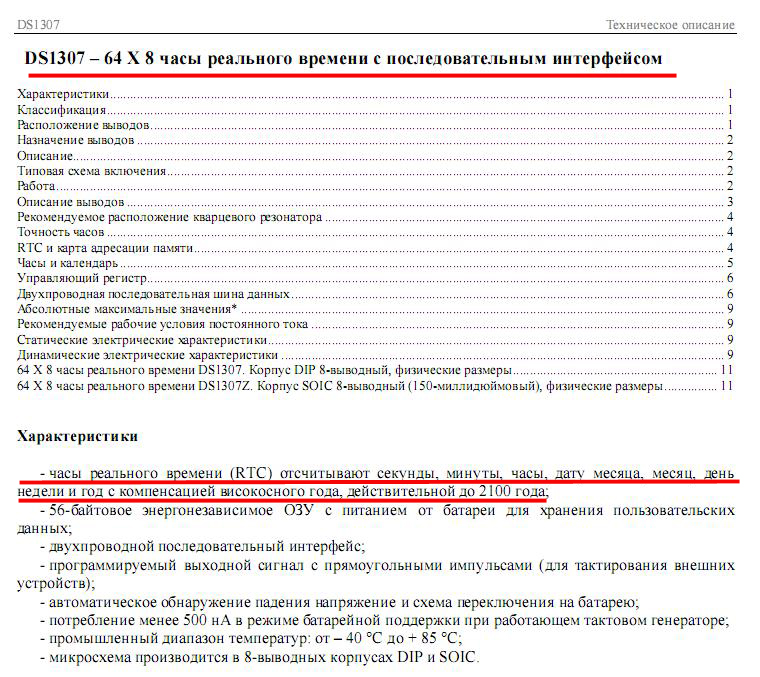

| Цитата 777 (  ) Там были одни часы, без календаря и других плюшек описанных выше,
См.вложение:
|
| |
| |
| Vanuha_63 | Дата: Понедельник, 20.02.2017, 17:59 | Сообщение # 432 |
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Цитата Там были одни часы, без календаря и других плюшек
Цитата Электронный предохранитель собирал вот по этой схеме. |
| |
| |
| Admin | Дата: Понедельник, 20.02.2017, 18:15 | Сообщение # 433 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Я абсолютно согласен с Vanuha_63 по поводу необходимости защиты - проблемы, присущие линиям высоких напряжений, никуда не деваются и при использовании низких напряжений.
Но так же считаю, что такую защиту не имеет смысла интегрировать в кросс-плату, увеличивая и без того большие размеры последней. Лучше собрать ее в отдельном корпусе на 1-2 модуля и установить на DIN рейку рядом с блоком питания. Ведь питание контроллеров на шине RS485 выполняется от 12В, которые берутся непосредственно с сетевого блока питания, следовательно, нет смысла прогонять транзитом эти 12В через кросс-плату.
|
| |
| |
| Zoolu | Дата: Понедельник, 20.02.2017, 18:33 | Сообщение # 434 |
Группа: Пользователи
Сообщений: 490
Статус: Offline

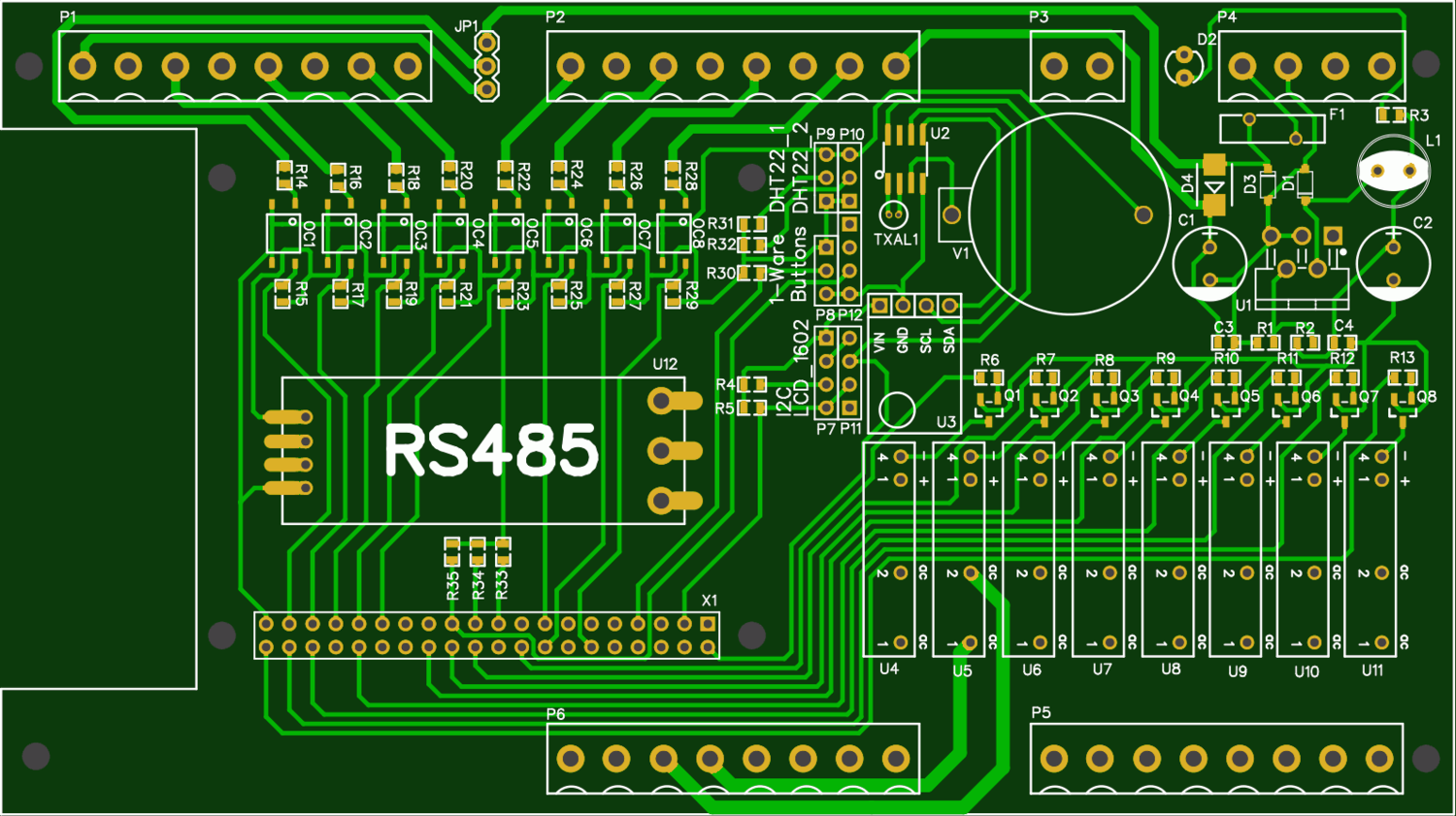

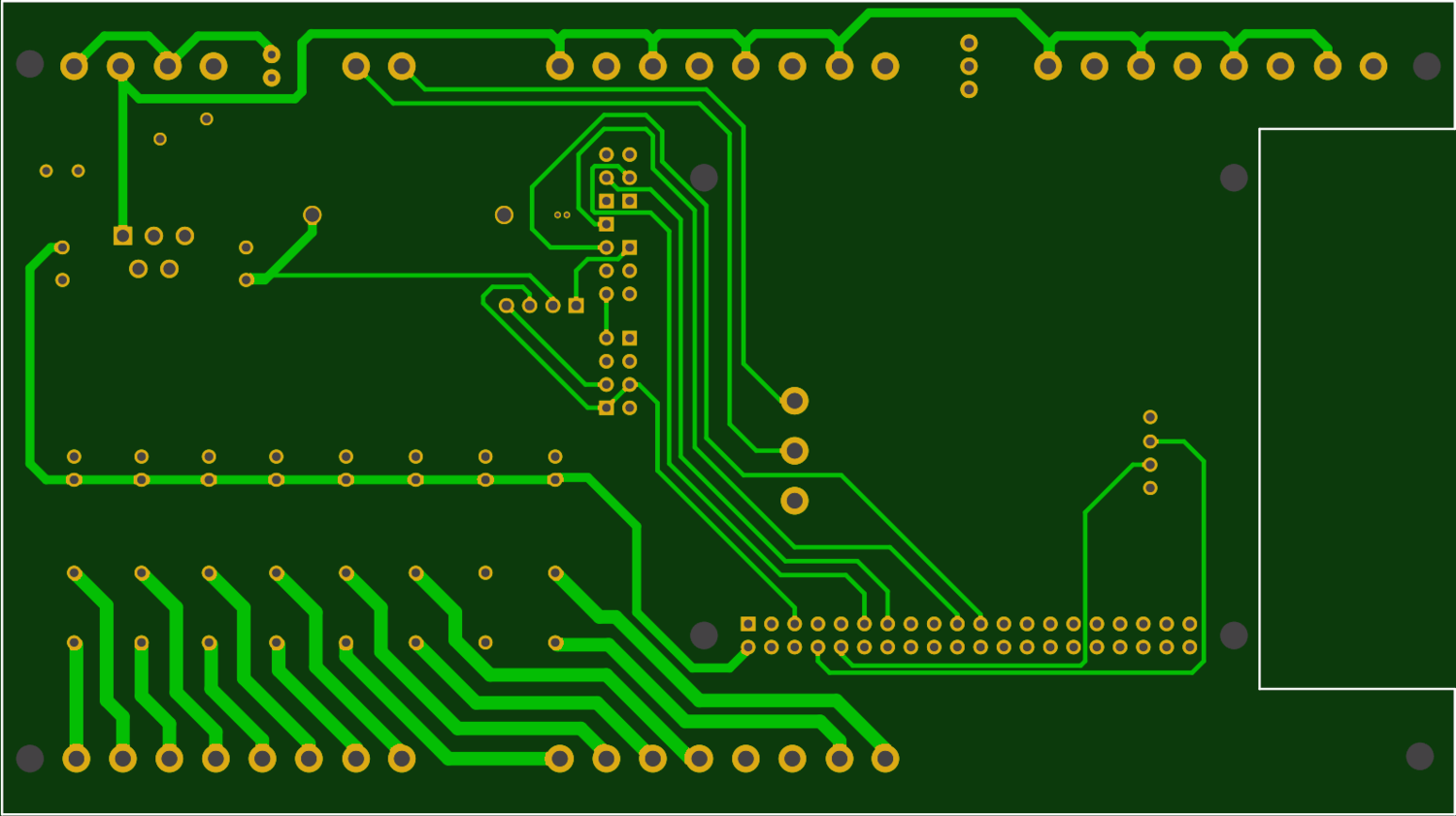

| Любой товар нуждается в рекламе. Никто ведь спорить не будет? Хочу Вам показать печатную плату "Кросс-плата v2". Прошу любить и жаловать. Проект полностью открою для всех желающих после снятия размеров с корпуса. Напоминаю- нужна Ваша помощь.

|
| |
| |
| Zoolu | Дата: Понедельник, 20.02.2017, 18:37 | Сообщение # 435 |
|
Группа: Пользователи
Сообщений: 490
Статус: Offline

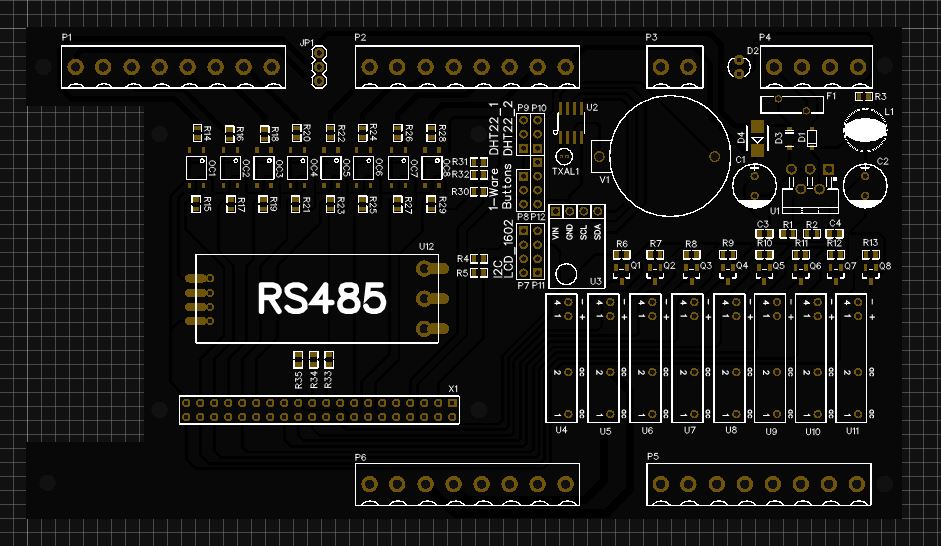

| Ну и с моей любимой маской)) Как же без этого. Размер платы составил 159*89 мм
Сообщение отредактировал Zoolu - Понедельник, 20.02.2017, 18:37 |
| |
| |
| Admin | Дата: Понедельник, 20.02.2017, 19:26 | Сообщение # 436 |
|
Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Во-первых хотелось бы выразить огромную благодарность Антону за проделанную работу! То, к чему я долго не мог подступиться, он сделал буквально за пару дней. Совместимость с предыдущим вариантом платы почти 100% (кроме одного небольшого, ни на что не влияющего нюанса с "рокировкой" двух входов)
Во-вторых, у кого есть возможность, большая просьба помочь с размерами корпуса. Без этого невозможно будет уточнить окончательные размеры платы.
И в третьих - оставляем свои комментарии и вопросы по поводу кросс-платы v. 2.0
P.S. В свою очередь хочу сообщить, что раз уж появилась новая версия платы, то будет и обновление ПО, особенно в плане web-интерфейса. Да и хватит нашей системе домашней автоматизации быть "безымянной" - для нее уже придумано название и логотип  Но обо всем этом позже.
|
| |
| |
| 777 | Дата: Понедельник, 20.02.2017, 19:30 | Сообщение # 437 |
Группа: Пользователи
Сообщений: 60
Статус: Offline
| По часам сори, самый простой элемент даже в голову не приходило, век живи век учись, спасибо.
V2 класс, мое почтение.
|
| |
| |
| Vanuha_63 | Дата: Понедельник, 20.02.2017, 19:41 | Сообщение # 438 |
|
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Плата выполнена великолепно, Антону респект и уважуха, да по размерам мне подходит как раз, так уж сложилось -ниша в стене для автоматики у меня шириной 16,5 см и переделать невозможно.
Корпуса нет и нас, но может это поможет.
еще:
|
| |
| |
| Zoolu | Дата: Вторник, 21.02.2017, 06:16 | Сообщение # 439 |
|
Группа: Пользователи
Сообщений: 490
Статус: Offline
| Vanuha_63, Спасибо! Второй файл не видел ранее- помог. Думаю можно запускать в продакшн))))) Добавил в шапку ссылку на схему. Отныне (я думаю) Все проекты будут публиковаться именно там. Спасибо за внимание. Настоятельная просьба регистрироваться по моему ИНВАЙТу!!! Спасибо!
Сообщение отредактировал Zoolu - Вторник, 21.02.2017, 06:38 |
| |
| |
| Segador | Дата: Вторник, 21.02.2017, 09:01 | Сообщение # 440 |
Группа: Пользователи
Сообщений: 55
Статус: Offline
| Кросс-плата v. 2.0 сделана классно. Хотел уточнить, не предполагается замена часов DS 1307 на DS 3231?
|
| |
| |
