Устройство управления и контроля. Часть 4
|
|
| св | Дата: Четверг, 24.11.2016, 09:57 | Сообщение # 291 |
Группа: Пользователи
Сообщений: 42
Статус: Offline
| генерация появилась , обрыв доржки под конденсатором С14, вроде прозванивал. Генерация есть даже когда на плате лишь один PIC и нет сигнала STATUS/
ВСЕМ КТО СОПРАВОЖДАЛ МОЮ ПРОБЛЕМУ СПАСИБО !  частота 4МГц амплитуда 4,19 В

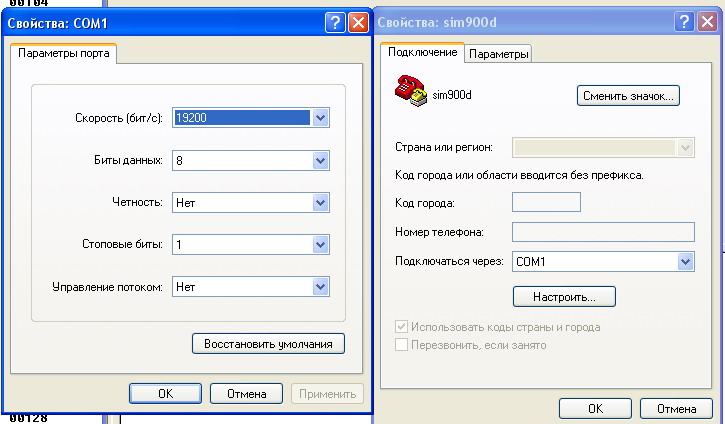

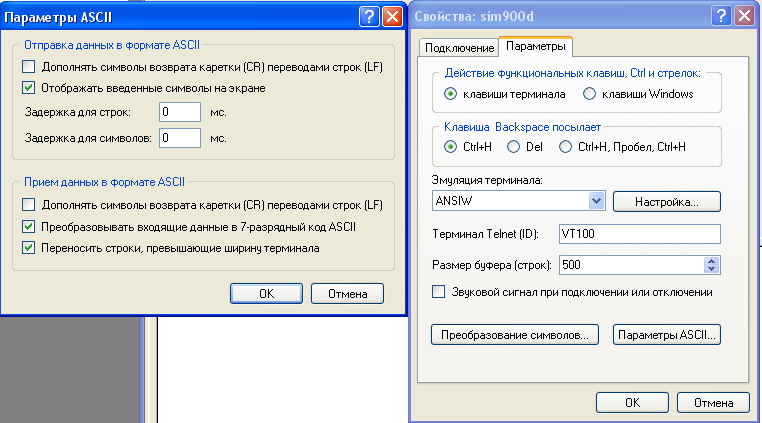

Поставил МАХ , подключил гипертерминал, идут какие то кракозябры , но никак не AT+IPR=19200
Сообщение отредактировал св - Пятница, 25.11.2016, 09:55 |
| |
| |
| alex152 | Дата: Пятница, 25.11.2016, 10:17 | Сообщение # 292 |
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Цитата св (  ) Генерация есть даже когда на плате лишь один PIC и нет сигнала STATUS
Цитата св ( ) подключил гипертерминал, идут какие то кракозябры , но никак не AT+IPR=19200
Сообщение отредактировал alex152 - Пятница, 25.11.2016, 10:19 |
| |
| |
| св | Дата: Пятница, 25.11.2016, 10:35 | Сообщение # 293 |
|
Группа: Пользователи
Сообщений: 42
Статус: Offline
| идет постоянно AT+IPR=19200ATS0=/
ATE0
AT+QAUDCH=0
AT+QMIC=2
Подаю на 6 ногу ПИКа землю через резистор R28 100Ом, нет изменений
|
| |
| |
| alex152 | Дата: Пятница, 25.11.2016, 10:54 | Сообщение # 294 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Цитата св ( ) Подаю на 6 ногу ПИКа землю через резистор R28 100Ом, нет изменений
Просто соедините выв. 6 PICа перемычкой с землей или соедините коллектор с эмиттером транзистора VT6. Это будет имитация наличия сигнала STATUS. И проверьте резистор R40, я бы увеличил его до 10 кОм.
И вообще, пора уже запаять GSM-модуль и проверять все в сборе!
Сообщение отредактировал alex152 - Пятница, 25.11.2016, 10:54 |
| |
| |
| св | Дата: Пятница, 25.11.2016, 11:16 | Сообщение # 295 |
|
Группа: Пользователи
Сообщений: 42
Статус: Offline
| У меня в схеме нет никакого транзистора вообще, сигнал статус приходит на 6 ногу ПИка от GSM платы через резистор R28 номиналом 100 ОМ
подал землю сразу на ногу , то же самое . Думаю, что пора.
Схему GSM платы трудно рассмотреть, прогу читающую sdd файлы проблема. Но ущё если я правильно разглядел транзисторы с5478, они дорогушные. нельзя ли применить кт815? Нельзя ли поподробнее узнать о том какой именно LM2576 нужно применить, какое выходное напряжение он должен обеспечивать?
Сообщение отредактировал св - Пятница, 25.11.2016, 12:28 |
| |
| |
| alex152 | Дата: Пятница, 25.11.2016, 12:29 | Сообщение # 296 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline

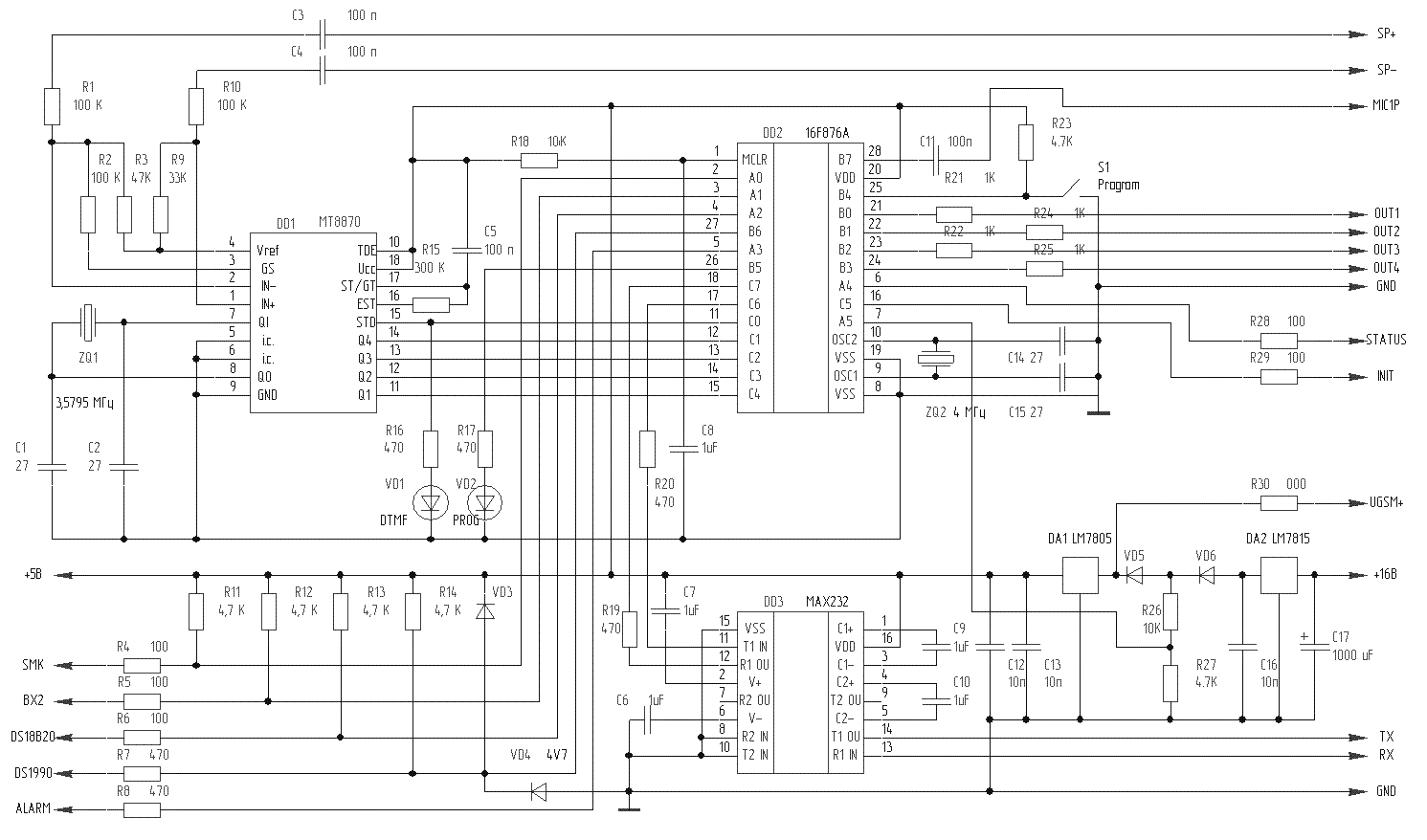

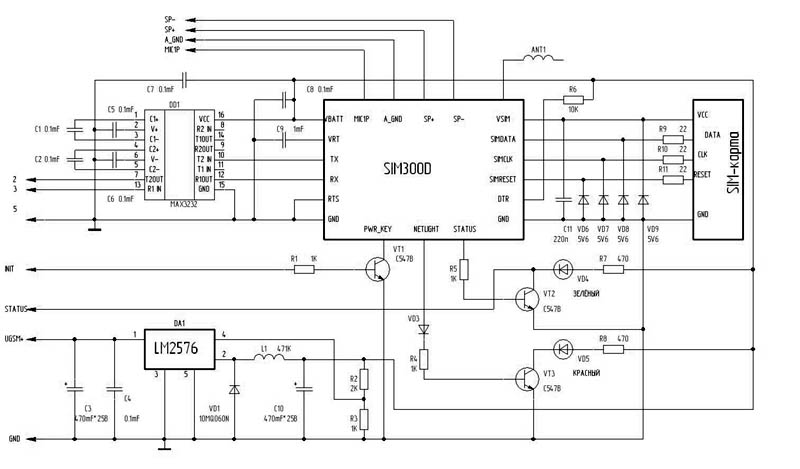

| Цитата св ( ) Прикрепления: 1245225.gif(45Kb) · 8764151.jpg(53Kb)
И транзистор в вашей схеме - VT2 на плате GSM
Сообщение отредактировал alex152 - Пятница, 25.11.2016, 12:36 |
| |
| |
| св | Дата: Пятница, 25.11.2016, 12:40 | Сообщение # 297 |
|
Группа: Пользователи
Сообщений: 42
Статус: Offline
| Спасибо! Это единственная? Где взять без ошибок? В плате GSM как обстоят дела?
ВСЕ ЖЕ ГДЕ ВЗЯТЬ БЕЗ ОШИБОК?
R31 наверное , что бы исключить неустойчивое положение, обеспечить уровнем логической 1.
Сообщение отредактировал св - Пятница, 25.11.2016, 12:56 |
| |
| |
| alex152 | Дата: Пятница, 25.11.2016, 14:00 | Сообщение # 298 |
|
Группа: Пользователи
Сообщений: 366
Статус: Offline
| Цитата св ( ) транзисторы с5478, они дорогушные. нельзя ли применить кт815? Нельзя ли поподробнее узнать о том какой именно LM2576 нужно применить,вать?
Добавлено (25.11.2016, 14:00)
---------------------------------------------
Цитата св ( ) ВСЕ ЖЕ ГДЕ ВЗЯТЬ БЕЗ ОШИБОК?
Сообщение отредактировал alex152 - Пятница, 25.11.2016, 14:00 |
| |
| |
| св | Дата: Четверг, 01.12.2016, 13:38 | Сообщение # 299 |
|
Группа: Пользователи
Сообщений: 42
Статус: Offline
| Добрый день! А нет ли у кого прошивки с импульсным управлением нагрузки, к примеру пары выходов? Так как нагрузка разбросана по участку, нужно управление еще и по радио на 433 МГц?
|
| |
| |
| Admin | Дата: Четверг, 01.12.2016, 17:27 | Сообщение # 300 |
 Admin
Группа: Администраторы
Сообщений: 4260
Статус: Offline
| Цитата св ( ) А нет ли у кого прошивки с импульсным управлением нагрузки, к примеру пары выходов?
Если почитать описание версии 1.7, то можно найти следующее:
4. Кнопками 1-4 производится выбор соответствующего канала нагрузки. Затем нажатием кнопки «*» (звездочка) выбранная нагрузка включается.
5. Для отключения выбирается канал 1–4 и нажимается кнопка «#», после чего выбранная нагрузка отключается.
6. Если нагрузка находится в отключенном состоянии, а был выбран один из каналов 1-4 и нажата кнопка «#», то произойдет включение нагрузки на 1 секунду. Этим реализуется импульсный режим управления, который необходим для некоторых бытовых приборов, включаемых кратковременным нажатием кнопки. Импульсный режим не работает в режиме одновременного управления всеми нагрузками (5#)
|
| |
| |
