Учет электроэнергии и расхода воды

Дата: Среда, 27.09.2017, 17:58 | Сообщение # 21

Группа: Пользователи

Сообщений: 310

Статус: Offline

У меня стоят вот такие преимущества: 1 есть ручной привод, 2 видно текущее положение, 3 корпус из нержавейки.
Что касается входов на двигатели, считаю лишним, тк все типы приводов идут с автостопом, интерфейсы есть разные со сменой полярности, с переключением вывода и 5 проводные с контролем концевиков (типа для телеметрии положения это совсем как положено в автоматике)
Можно конечно в вести настройку под интерфейс привода, с телеметрией или без нее (алгоритмы явно разные)

Что касается электросчетчика, надеюсь скоро отдам свой новый девайс в публикацию, он легко прикрутится к электросчетчику с моргающим светодиодом.
И в нем предусмотрена настройка делителя имп/величина. и хранит и передает по запросу значение посчитанной величины. В абсолютном значении "От Рождества...." (всмысле от тех установог что в него записал пользователь и далее по нарастающей. Всякие вычисления мгновенного потребления, среднего, максимального, минимального, все на откуп центральному устройству. Девайс чисто "приколхозить расходомер к малине, дальше "сама, сама, сама"))))

deniss1900

Дата: Среда, 27.09.2017, 18:25 | Сообщение # 22

Группа: Пользователи

Сообщений: 546

Статус: Offline

Круто жду с нетерпением данное чудо творения!!!! Как быть с трех фазным счетчиком?

Сообщение отредактировал deniss1900 - Среда, 27.09.2017, 18:26

AlexAW

Дата: Среда, 27.09.2017, 18:29 | Сообщение # 23

Группа: Пользователи

Сообщений: 310

Статус: Offline

Ровно так же диод там один моргает.....
Иначе как вы говорили ставим счетчик с встроеным интерфейсом и юзаем по всем его характеристикам если сбытовая компания пустит....
Ну или сами вешаем после их сетчика..........

deniss1900

Дата: Среда, 27.09.2017, 18:36 | Сообщение # 24

Группа: Пользователи

Сообщений: 546

Статус: Offline

Получается контроллер все равно калибровать нужно по вспышкам

Zoolu

Дата: Среда, 27.09.2017, 18:48 | Сообщение # 25

Группа: Пользователи

Сообщений: 490

Статус: Offline

deniss1900, на счетчике написано сколько вспышек есть кВт/ч

deniss1900

Дата: Среда, 27.09.2017, 19:12 | Сообщение # 26

Группа: Пользователи

Сообщений: 546

Статус: Offline

Верно забыл.

AlexAW

Дата: Среда, 18.10.2017, 17:51 | Сообщение # 27

Группа: Пользователи

Сообщений: 310

Статус: Offline

Цитата deniss1900 (

)

Вот такой кран думаю будет интересен я себе такой взялhttps://ru.aliexpress.com/item.....s5sP6t

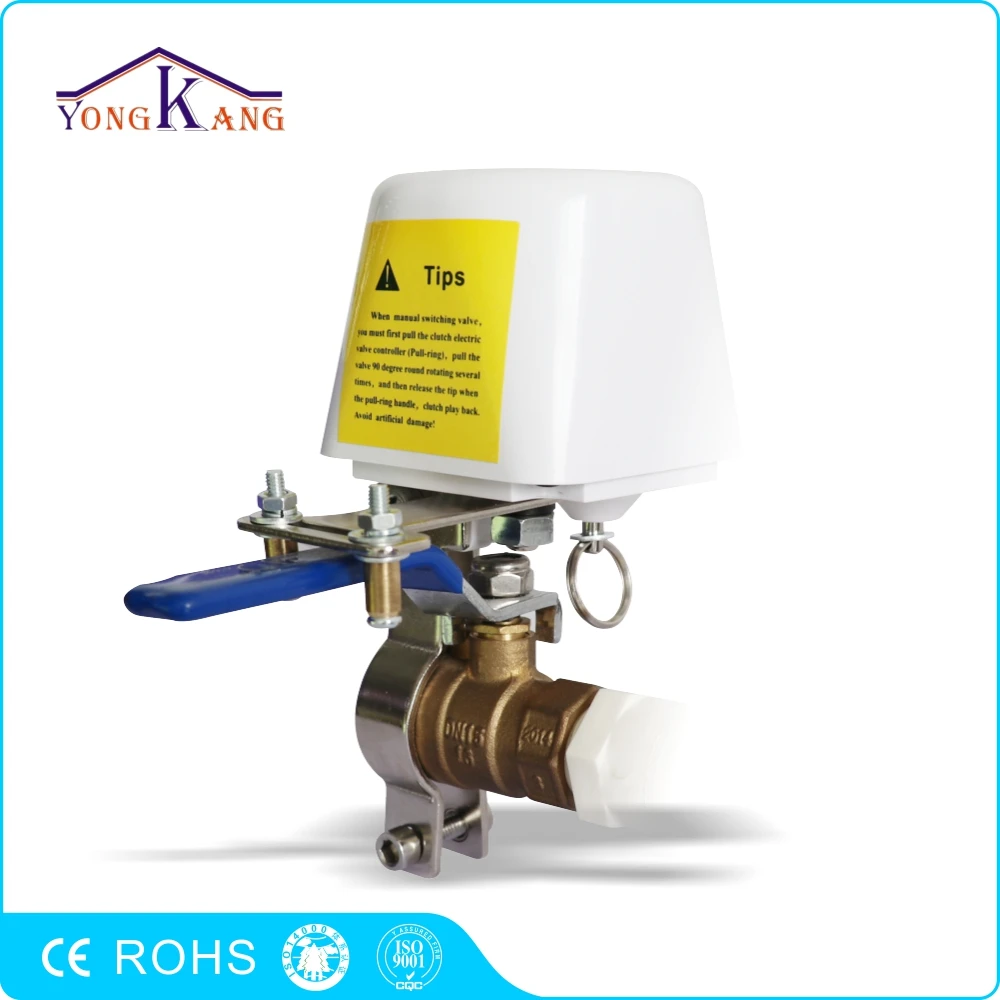

Для случая когда вентиль заменить проблематично решил попробовать применить вот такой привод
Пришел. Попробовал поставить его на вентиль батареи отопления, вполне сносно рботает. Не сильно шумный, секунд за 15-20 поворачивает. Усилие очень хорошее.
Направление меняется переключением полярности. Встроеные концевики. В режиме останова ток не потребляет. Не очень удобно но все же имеется, ручной поворот вентиля.
Так что рекомендую.

AlexAW

Дата: Четверг, 19.10.2017, 18:13 | Сообщение # 28

Группа: Пользователи

Сообщений: 310

Статус: Offline

Занимаюсь проектом WaterUnit и продолжая эксперименты с Web Home Pi. Контроль расхода воды, обнаружил, что иметь 16 разрядный делитель импульс/величина такой большой вряд ли понадобится, а вот проблемы мне один раз уже создал. Когда я неосторожно записал число FFF0H 65520 и потом не мог дождаться когда изменится состояние счетчика величины. даже записав в настройки новый коэффициент делитель загрузит новое значение только когда он весь декрементируется входными импульсами до 0.
Поэтому подумал сделать коэффициент деления 8 разрядным числом от 1 до 256 думаю этого вполне хватит, будем считать воду не литрами, а миллилитрами. 32 разрядного счетчика величины думаю вполне хватит. При максимальной частоте входных импульсов около 500 Гц и с коэффициентом деления =1 этот счетчик будет считать почти 100 дней до заполнения
В WaterUnit планирую заложить 8 разрядный делитель
В приложенном файле новая прошивка для Web Home Pi. Контроль расхода воды с 8 разрядным делителем.

Прикрепления: Count485_2k_1by.hex (4.7 Kb)

AlexAW

Дата: Понедельник, 25.12.2017, 16:57 | Сообщение # 29

Группа: Пользователи

Сообщений: 310

Статус: Offline

Пришли платки на WaterUnit

Прикрепления: 4534406.jpg (589.6 Kb) · 8108379.jpg (341.5 Kb)

Сообщение отредактировал AlexAW - Понедельник, 25.12.2017, 18:13

Zoolu

Дата: Понедельник, 25.12.2017, 19:51 | Сообщение # 30

Группа: Пользователи

Сообщений: 490

Статус: Offline

Готов отправить 8 плат WaterUnit для распределения по сообществу. Но сам я рассылкой заниматься не хочу- поэтому отправлю в одни руки, чтобы этот человек и распределял.
